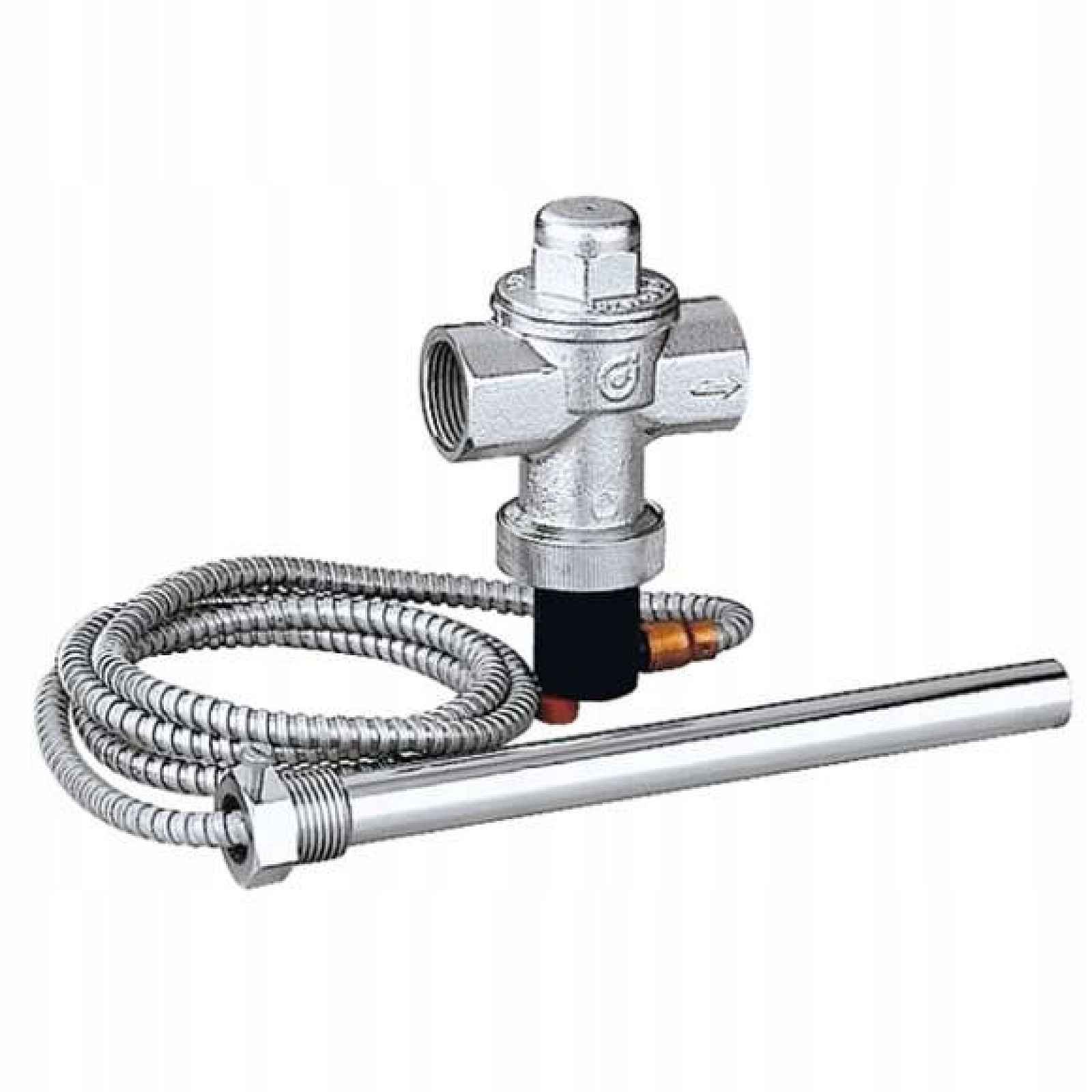

Bezpečnostní pojistný ventil Caleffi 543513 3/4''

Tepelný pojistný ventil s dvojitým bezpečnostním senzorem Caleffi 3/4"Popis:Tepelně bezpečnostní vypouštěcí ventil s dvojitým bezpečnostním senzorem pro kotle na tuhá paliva.Max. pracovní tlak: 10 barůRozsah provozní teploty: 5÷110 °C.Nastavení teploty: 98 °C (0/-4 °C).Vypouštěcí výkon při Dp 1 bar a T=110 °C: 3000 l/h.Délka kapiláry: 1300 mm.Vyhovuje normě EN 14597.Tepelně bezpečnostní vypouštěcí ventily vyráběné společností Caleffi splňují bezpečnostní požadavky stanovené směrnicí Evropského parlamentu a Rady 97/23/CE.FunkceTepelné vypouštěcí ventily omezují teplotu vody v kotlích na tuhá paliva vybavených vestavěným ohřívačem teplé užitkové vody nebo bezpečnostním výměníkem.Když je dosaženo nastavené teploty, ventil se otevře a odvede potřebné množství vody pro udržení teploty v kotli v rámci bezpečnostních limitů.Ventil splňuje požadavky normy EN 14597. Může být používán v kotlích na tuhá paliva o výkonu nejvýše 100 kW v instalacích splňujících normy EN 12828 a EN 303-5.Princip fungováníS rostoucí teplotou v senzoru (1) dochází ke změně stavu koncentrace kapaliny, následným zvýšením objemu dochází k rozšiřování speciálních měchů (2), které pomocí trnu otevírají vypouštěcí ventilTechnická specifikaceMateriály:Korpus: mosaz EN 12165 CW617N, chromovanýKontrolní vřeteno: mosaz EN 12164 CW617NTěsnění uzavíracího prvku: EPDMTěsnění: EPDMPružina: nerezová ocelOchranná krytka: POMProvedení:Max. pracovní tlak: 10 barTeplota spouštění: 98 °C (+0 °C – 4 °C)Rozsah provozní teploty: 5÷110 °CVypouštěcí kapacita při 110 °C a Δp 1 bar: 3000 l/hRozsah okolní teploty: 0÷80°CTyp provozu (EN 14597): 2 KP (certifikovaný dvojitý senzor – 5000 testovaných cyklů)Max. teplota senzoru: 130 °CMédium: vodaKategorie PED: IVPřipojení: 3/4” GW x 3/4” GWPonorné pouzdro: 1/2” GZDélka kapiláry: 1300 mmKonstrukční detailyDvojité měchyVentil je vybaven dvěma měchy pro zajištění maximální ochrany. V případě poškození jednoho z měchů bude druhý fungovat s plnou účinností.Kapilární pouzdro a trubičkaSnímač umístěný v ponorném pouzdru těsně přiléhá k jeho stěnám, což zlepšuje tok tepla a minimalizuje tepelnou setrvačnost. Kapilární trubka je chráněna pozinkovanou ochrannou vrstvou.Upevňovací prvek měchůUpevňovací prvek měchu je vyroben z pryskyřice a pomocí něj lze změnit směr připojení kapilární trubice.DehydrataceVe spodní části ventilu je tlačítko, pomocí kterého lze instalaci vyprázdnit
