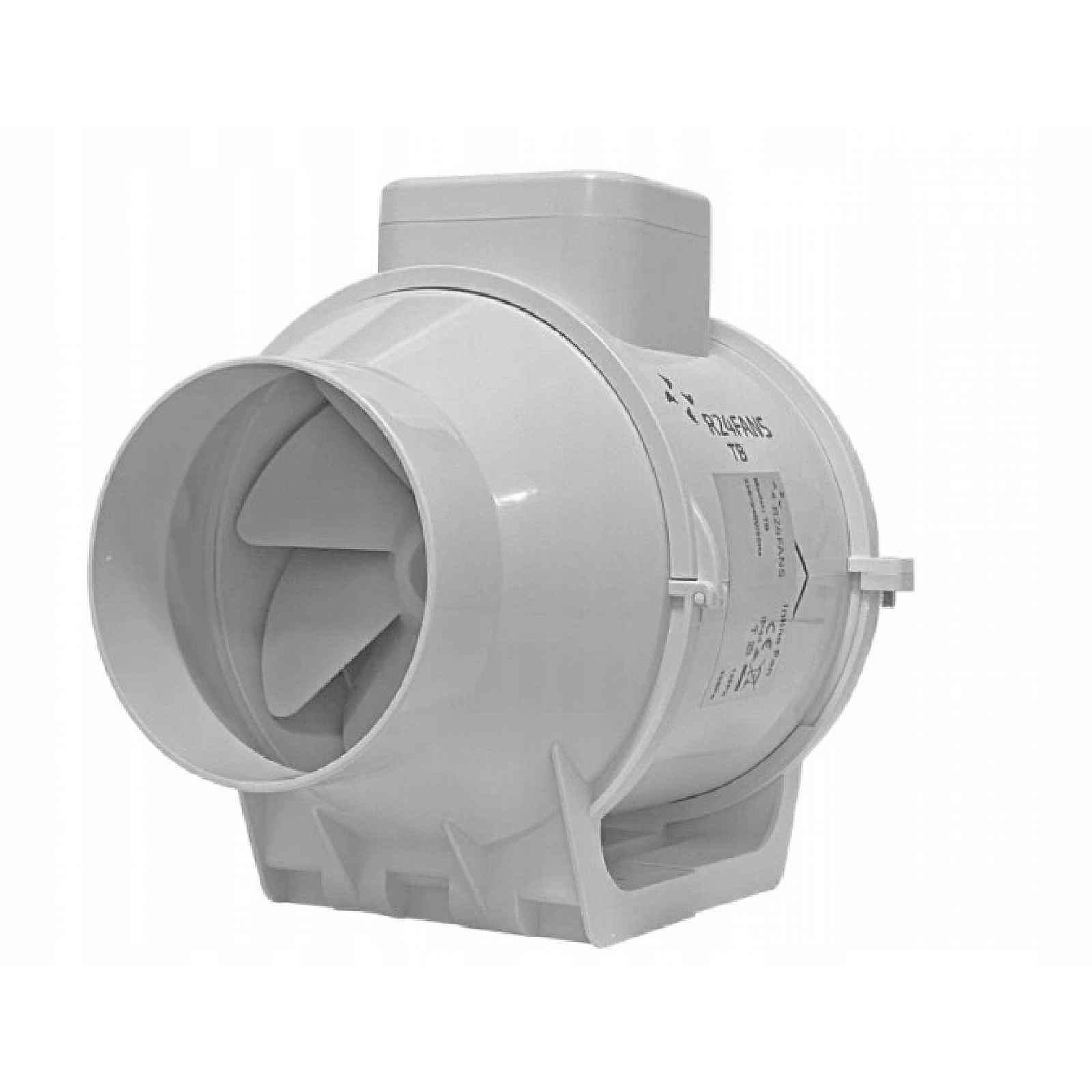

Axiální kanálový ventilátor 170 m3/h TBS100 2-rychlostní kuličkové ložisko 100 mm

Kanálový ventilátormodel: TBS 100Charakteristika:průměr výstupu – 97 mm (do kanálu 100 mm)vysoká účinnost – max 170 m3/hhladina hluku – od 26 db(a)/3m do 31 db(a)/3menergeticky úsporný motor – min. 20 Wdvourychlostní motor s tepelnou ochranourenomovaný výrobce – r24fansKuličková ložiska jako standardsnadná montáž a demontážpouzdro z PVCSměsové potrubní ventilátory řady TB_S se používají ve ventilačních systémech s přívodem a odvodem vzduchu, které vyžadují relativně vysoký tlak a silný proud vzduchu. Jsou vynikajícím řešením pro ventilační systémy individuálních domů, bytových domů a veřejných budov. Ventilátory jsou určeny pro transport vzduchu o teplotě do + 60 °C. Jsou určeny pro ventilační potrubí o průměrech: 100, 125 mm.Konstrukce:Ventilátory TB_S mají kompaktní rozměry a možnost demontáže oběžného kola s motorem bez nutnosti zásahu do ventilačního systému. Pouzdro ventilátoru a oběžné kolo jsou vyrobeny z vysoce kvalitního plastu ABS, který má velmi vysokou odolnost a mechanické vlastnosti. Blok motoru s oběžným kolem a svorkovnicí je k pouzdru připevněn pomocí speciálních rychloupínacích spon, takže demontáž lze provést bez speciálních dovedností a nástrojů. Tato konstrukce maximálně zjednodušuje obsluhu ventilátoru.Motor:Jednofázový motor s kuličkovými ložisky pracuje na dvou úrovních otáček. Ventilátory mají vestavěnou tepelnou ochranu (tepelná pojistka), která chrání před přehřátím. Třída ochrany motoru je IP X4.Regulace otáček:Díky vhodné konstrukci (dvě rychlosti motoru) může ventilátor pracovat na 2 rychlostech - pro přepínání mezi rychlostmi ventilátoru lze použít třípolohový přepínač. Pokud je však nutná plynulá nebo stupňovitá regulace otáček, lze použít transformátorový stupňový regulátor nebo plynulý tyristorový regulátor a připojit jej k svorce maximálního (vysokého) výkonu motoru.Technické údaje:napájení – 230 V / 50 Hzvýdej vzduchu (min./max.) – 133/170 m3/hJmenovitý výkon (min./max.) – 20/35 Wodběr proudu (min./max.) – 0,15/0,26 Aotáčky motoru (min./max.) – 2100/2600 ot. /min.hlasitost (min./max.) – 26 / 31 dB(A)/3 mmax. tlak vzduchu – 125 Pamax. teplota práce – 60 °Chmotnost – 1,3 kgstupeň ochrany – X4Rozměry [mm]:ELEKTRICKÉ SCHÉMA PŘIPOJENÍ VARIANT I - trvalé připojení na vyšší rychlostní stupeň LA - druhý rychlostní stupeň L - napětí N - nulový vodič (nula) VARIANT II - trvalé připojení na nižší rychlostní stupeň LB - první rychlostní stupeň L - napětí N - nulový vodič (nula) VARIANT III - připojení s plynulým regulátorem otáček LA - druhý rychlostní stupeň L - napětí N - nulový vodič (nula) R - regulátor otáček VARIANT IV - připojení s přepínačem rychlostních stupňů (otáček) LA - druhý rychlostní stupeň LB - první rychlostní stupeň L - napětí N - nulový vodič (nula) C - dvou- nebo třípolohový přepínač Montáž:Montáž je možná pod libovolným úhlem vzhledem k ose ventilátoru. Pouzdro ventilátoru je vyrobeno na ploché montážní desce, díky které lze ventilátor připevnit přímo k podlaze, stěně nebo stropu. Ventilátory lze umístit na začátek, do středu nebo na konec ventilačního systému. V jednom systému je možné nainstalovat pár ventilátorů paralelně (pro zvýšení výkonu) nebo sériově (pro zvýšení pracovního tlaku). Pro zjednodušení montáže a připojení může být montážní krabice umístěna v libovolné poloze.
