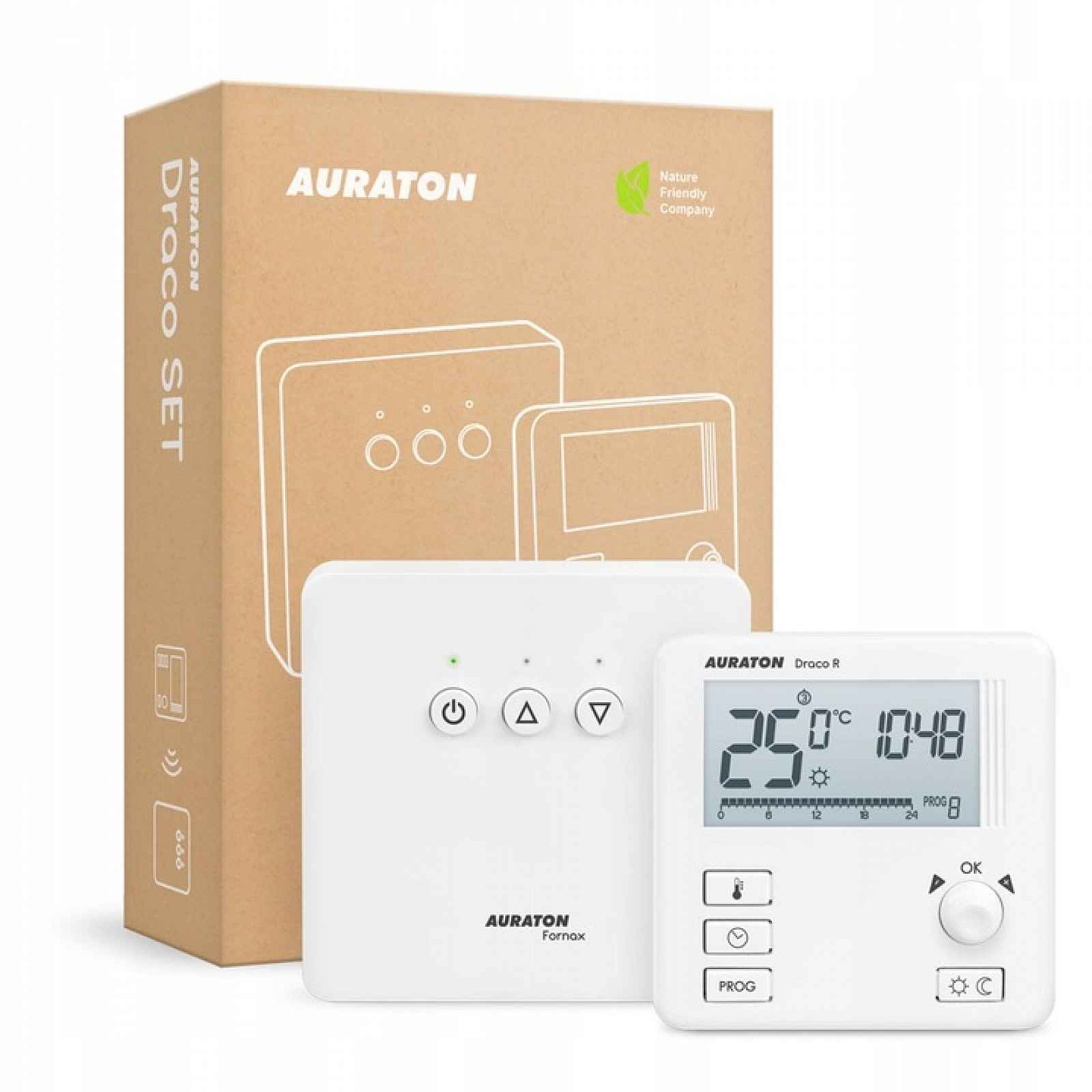

Auraton Draco Set Bezdrátový Ovládač Regulátor

AURATON DRACO SET BEZDRÁTOVÝ REGULÁTOR OVLÁDÁNÍTechnické údajeRozsah provozní teploty: 0 až 45 °CRozsah činnosti: v typické budově, při standardní konstrukci stěn – cca. 30 m; v otevřeném terénu – až 300 mRádiová frekvence: 868,850 MHz, 869,000 MHzVýkon rádiového signálu: Až 11 dBmStupeň ochrany: IP20AURATON Vysílač Draco:Napájení: 2 x AAA (2 x 1,5 V), alkalickéPočet úrovní teploty: 2Teplota proti zamrznutí: 7 °CRozsah regulace teploty: 5–30 °C (chyba měření +/- 1 °C)Hystereze: ±0,2 °C/±0,4 °CSignalizace provozního stavu: LCD displejRozměry [mm]: 90 x 90 x 36AURATON Draco Přijímač:Napájení: 230 V AC, 50 Hz, 1,5 WSignalizace provozního stavu: LED diody, zvuková diodaZatížitelnost relé: Max. 250 V AC, max. 16 AKategorie přijímače: 2Doporučené místo montáže: V blízkosti kotle, čerpadla kotleRozměry [mm]: 100 x 100 x 29Skvěle se hodí pro ovládání podlahového vytápění, kotlů, topných zařízení apod...AURATON DRACO SET je bezdrátové zařízení, které využijete pro racionální správu energie ve svém domě.Toto zařízení slouží k řízení provozu vašeho topného zařízení, díky čemuž jsou náklady na vytápění nižší, energie je ušetřena a veškeré příslušenství sloužící k vytápění budovy má delší a lepší životnost. Mechanismus má dva režimy provozu – topení a chlazení.AURATON Draco SET je vybaven přehledným LCD displej, který je přizpůsoben i pro práci ve špatně osvětlených zařízeníchpokoje. Minimální počet tlačítek umožňuje efektivní a rychlé ovládání.Nejdůležitější funkce:10 teplotních programů (7 uživatelsky modifikovatelných)3 nezávisle nastavitelné teploty (denní, noční, protimrazová)LCD displej je přizpůsoben pro práci ve špatně osvětlených místnostechRežim provozu: topení nebo chlazeníPříklad schématu připojení:Přední panel:LCD displejNastavovací kolečko s integrovaným tlačítkem „OK“Tlačítko pro výběr režimu: S – denní režim, T – noční režimTlačítko pro výběr programuTlačítko pro nastavení času, dne a týdneTlačítko pro nastavení teplotyDisplej:Den v týdnu (8) – Ukazuje, jaký je den v týdnu. Každý den má přidělené číslo.Teplota – V režimu normálního provozu zobrazuje AURATON Draco R teplotu místnosti, ve které je instalován.Jednotka teploty – Informuje o zobrazení teploty ve stupních Celsia (°C).HodinyČas se zobrazuje v 24hodinovém systému.Časová osaIndikátor průběhu programu. Linka je rozdělena na 24 úseků, z nichž každý odpovídá jedné hodině. Ukazuje způsob realizace daného programu. (viz kapitola: „Časová osa“)Indikátor denního režimu (S)Ukazuje činnost AURATON Draco R v denním režimu. (viz kapitola „Programování teplot“)Indikátor nočního režimu (T)Ukazuje činnost AURATON Draco R v nočním režimu. (viz kapitola „Programování teplot“)Indikátor režimu proti zamrznutí (U)Ukazuje činnost AURATON Draco R v režimu proti zamrznutí. (viz kapitola „Protimrazový režim“)Indikátor ručního ovládání (V)Zobrazí se v okamžiku odstoupení od programované práce. (viz kapitola: „Režim ručního ovládání“)Symbol vysílání (W)Ukazuje komunikaci s přijímačem.Indikátor zapnutí AURATON Draco R (Y)Segment informující o provozním stavu zařízení. Viditelný v okamžiku zapnutí ovládaného zařízení.Číslo programuUdává číslo aktuálně realizovaného programu. (viz kapitola „Výrobní programy“ a „Týdenní programování“)Vybití baterie (X)Indikátor je viditelný v okamžiku překročení minimální povolené úrovně napětí baterie. Baterie je nutné vyměnit co nejdříve.
