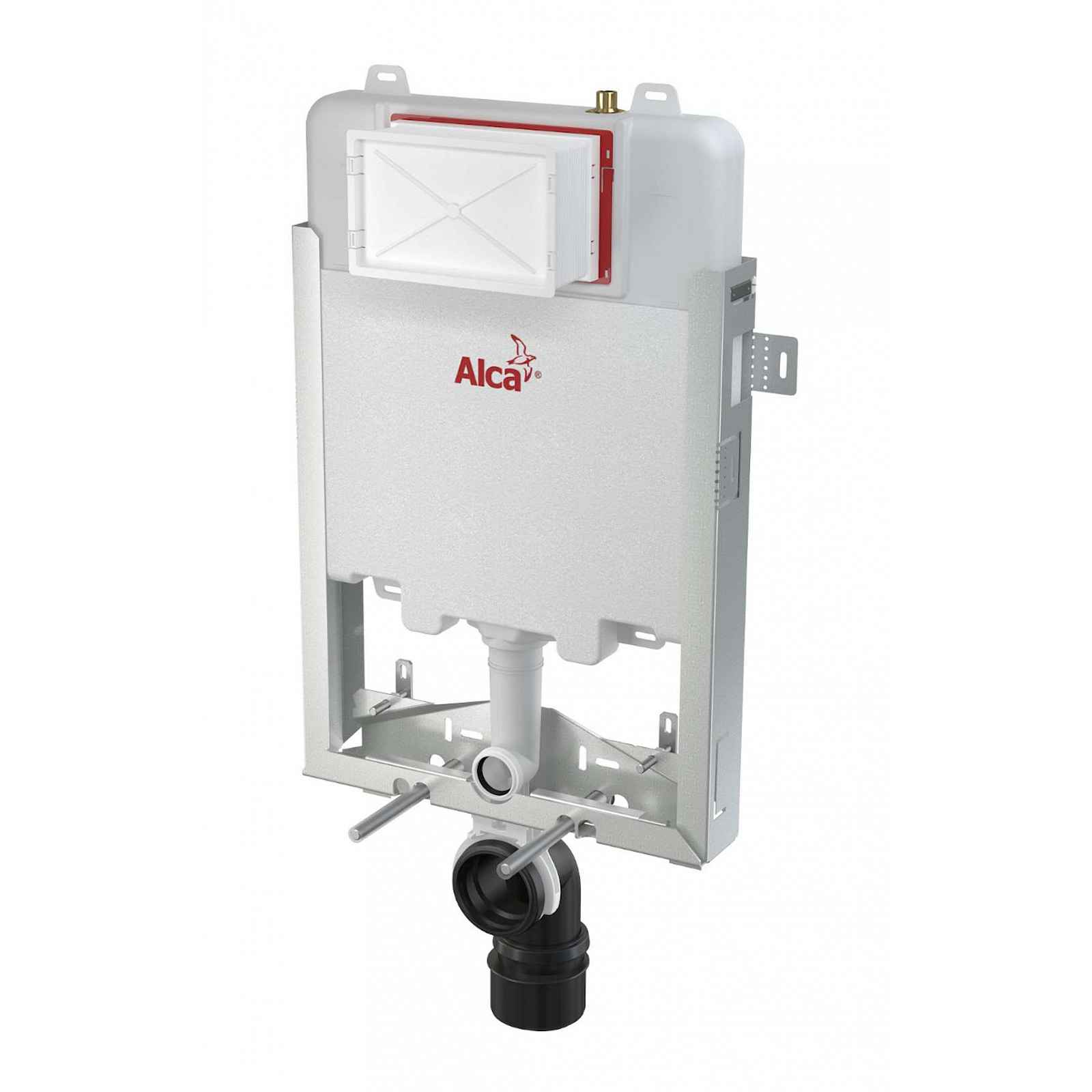

Předstěnový instalační systém Renovmodul Slim pro zazdívání
rozměry: 1086 x 528 x 145 mm
rohový ventil s možností na napojení na potrubní systém Mepla
posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0-93 mm
technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm
konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
duální splachování, nezávisle nastavitelné s hygienickou rezervou
kompatibilní se všemi ovládacími tlačítky Alcadrain s vyjímkou senzorových tlačítek
servisní práce bez použití nářadí
přívod vody zezadu/shora uprostřed Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
montážní výška 1070 mm
montážní hloubka nastavitelná v rozmezí 20-60 mm
stavební hloubka 86 mm, s odpadním kolenem 125 mm
materiál nosné konstrukce: pozinkovaný kov
Použití
Pro závěsné WC
Pro zazdění a obezdění k nosné stěně - mokrý proce
stavební hloubka jen 86 m
Vhodný pro rekonstrukce
Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
Technické parametry
Připojení vody zezadu nebo shora montážními otvory G1/2"
Funkční rozsah tlaku vody 0,05-0,8 MPa.
Doporučený rozsah tlaku vody 0,3-0,5 MPa.
Standardní nastavení velkého spláchnutí 6 l.
Standardní nastavení malého spláchnutí 3 l.
Hygienická rezerva 3 l.
Objem vody v nádržce 9 l.
Zátěžová zkouška 400 kg.
Součástí balení: nádrž s napouštěcí a vypouštěcí armaturou, pozinkovaný rám včetně nosné konstrukce, šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2" - 3/8", šroub mechanismu 2 ks, fixační set: vrut Ø8x60 - 4 ks, hmoždinka Ø12 - 4 ks, fixační materiál pro uchycení WC mísy: závitová tyč M12 - 2 ks, podložky - 4 ks, krytka - 2 ks, matice - 2 ks, chránička závitu - 2 ks, koleno odpadu HT90/110 polyethylen, PE-HD, těsnění přívodu, vývodka polypropylen, vrapová vložka, těsnění odpadu, propojka polypropylen, těsnění propojky, sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému, kryt servisního otvoru dvoudílný, jednoduše zkrátitelný.
Ilustrativní foto
