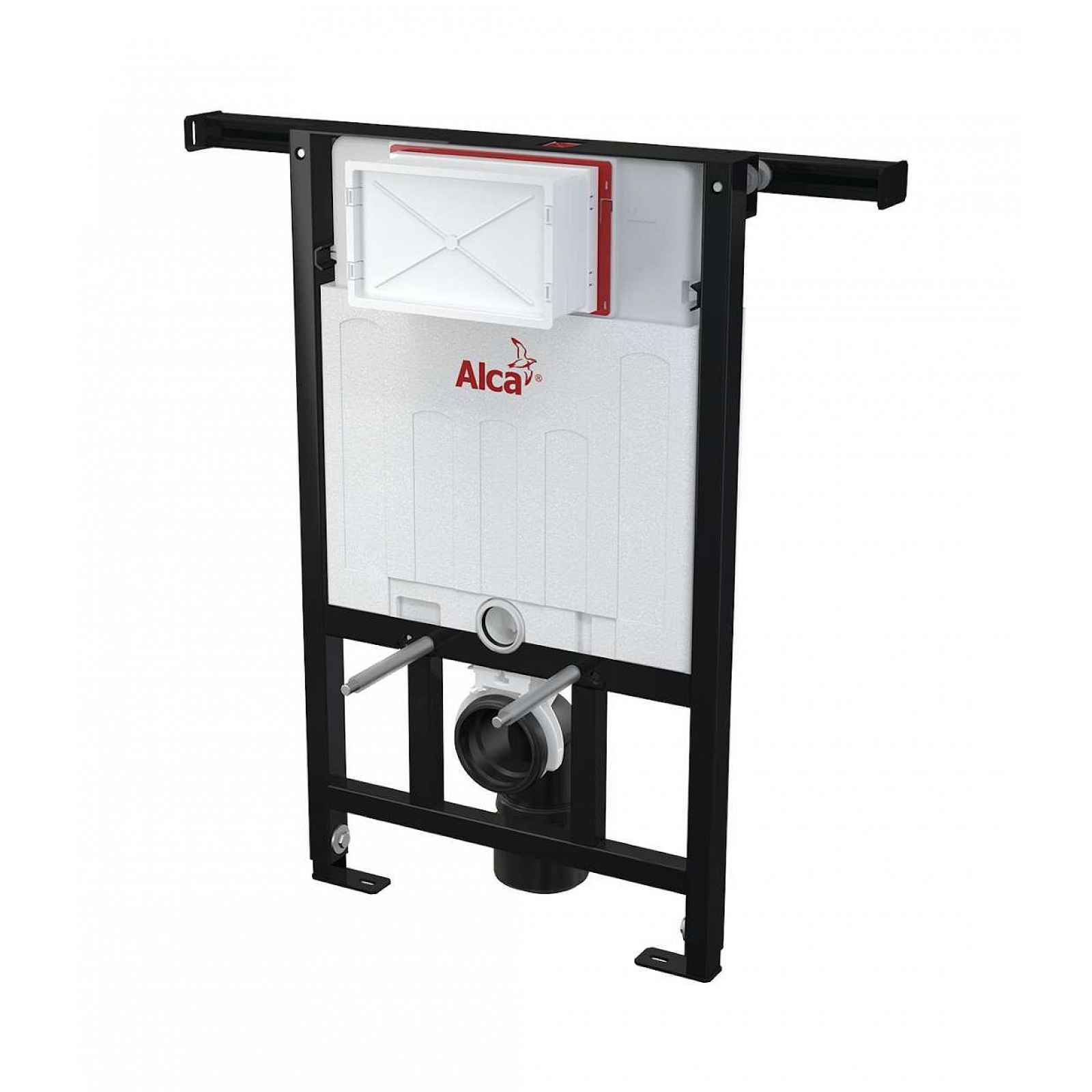

Předstěnový instalační systém pro suchou instalaci
nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0-200 mm
posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0-93 mm
rohový ventil s možností na napojení na potrubní systém Mepla
zatížení přenáší do bočních stěn rozpěrná traverza stavitelná v rozsahu 830-1200 mm
nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné
vyztužující ani kotvící prvky
konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z
nádržky do stavební konstrukce
příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
duální splachování, nezávisle nastavitelné s hygienickou rezervou
možnost vestavby oddáleného nebo senzorového splachování
kompatibilní se všemi ovládacími tlačítky Alcadrain
nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
přívod vody zezadu/shora uprostřed
servisní práce bez použití nářadí
kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
montážní hloubka nastavitelná v rozmezí 20-95 mm
stavební hloubka 125 mm
materiál nosné konstrukce: kov ošetřený práškovou barvou
Použití
Pro instalaci do dřevostaveb.
Pro instalaci mezi dvě stěny.
Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm.
Pro rekonstrukce bytových jader.
Pro tloušťku podlah 0-200 mm.
Pro závěsné WC.
Technické parametry
Připojení vody zezadu nebo shora montážními otvory G1/2 ".
Funkční rozsah tlaku vody 0,05-0,8 MPa.
Doporučený rozsah tlaku vody 0,3-0,5 MPa.
Velké spláchnutí 6-9 l.
Malé spláchnutí 2,5-3,5 l.
Standardní nastavení velkého spláchnutí 6 l.
Standardní nastavení malého spláchnutí 3 l.
Hygienická rezerva 3 l.
Objem vody v nádržce 9 l.
Zátěžová zkouška 400 kg.
Rozsah dodávky
Nádrž s napouštěcí a vypouštěcí armaturou
Samonosný rám s rozpěrnou traverzou pro kotvení mezi stěny 830–1200 mm
Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
Šroub mechanismu 2 ks
Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
Koleno odpadu HT 90/110 polyethylen, PE-HD
Těsnění přívodu, vývodka polypropylen, vrapová vložka
Těsnění odpadu, propojka polypropylen, těsnění propojky
Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
