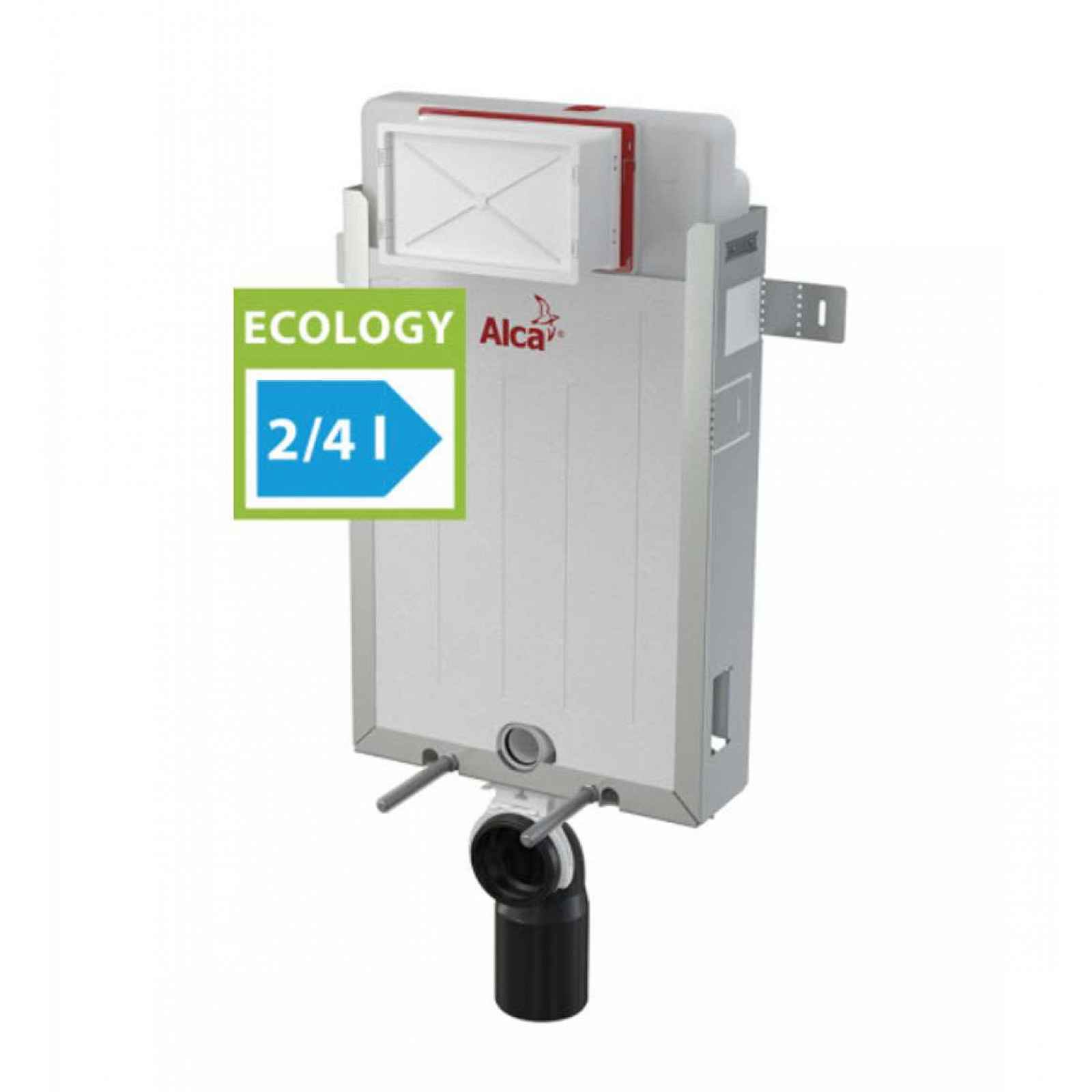

Předstěnový instalační systém ECOLOGY pro zazdívání
posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0-93 mm
rohový ventil s možností na napojení na potrubní systém Mepla
technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm
pozinkovaná nosná konstrukce se čtyřmi výklopnými držáky pro snadnou instalaci
konstrukce polystyrenové izolace zjednodušuje zazdívání a zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
vyjmutelný díl polystyrenu pro snadný přístup při instalaci
příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
duální splachování, nezávisle nastavitelné s hygienickou rezervou
úsporné splachování - 2 l malé spláchnutí, 4 l velké spláchnutí
možnost vestavby oddáleného nebo senzorového splachování
kompatibilní se všemi ovládacími tlačítky Alcadrain
nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
přívod vody zezadu/shora uprostřed Servisní práce bez použití nářadí
kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
montážní výška 1062 mm
montážní hloubka nastavitelná v rozmezí 20-95 mm
stavební hloubka 125 mm
materiál nosné konstrukce: pozinkovaný kov
Použití
pro závěsné WC s objemem splachování 2/4 l
pro zazdění a obezdění k nosné stěně - mokrý proces
vhodný pro rekonstrukce
pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
Součástí balení
nádrž s napouštěcí a vypouštěcí armaturou
pozinkovaný rám včetně nosné konstrukce
šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2" - 3/8"
šroub mechanismu 2 ks
fixační set: vrut Ø8x60 - 4 ks, hmoždinka Ø12 - 4 ks
fixační materiál pro uchycení WC mísy: závitová tyč M12 - 2 ks, podložky - 4 ks, krytka - 2 ks, matice - 2 ks, chránička závitu - 2 ks
koleno odpadu HT90/110 polyethylen, PE-HD
těsnění přívodu, vývodka polypropylen, vrapová vložka
těsnění odpadu, propojka polypropylen, těsnění propojky
sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
Technické parametry
připojení vody zezadu nebo shora montážními otvory G 1/2 "
funkční rozsah tlaku vody 0,05-0,8 MPa
doporučený rozsah tlaku vody 0,3-0,5 MPa
velké spláchnutí 3,5-6 l
malé spláchnutí 2-4 l
standardní nastavení velkého spláchnutí 4 l
standardní nastavení malého spláchnutí 2 l
hygienická rezerva 2 l
objem vody v nádržce 6 l
zátěžová zkouška 400 kg
