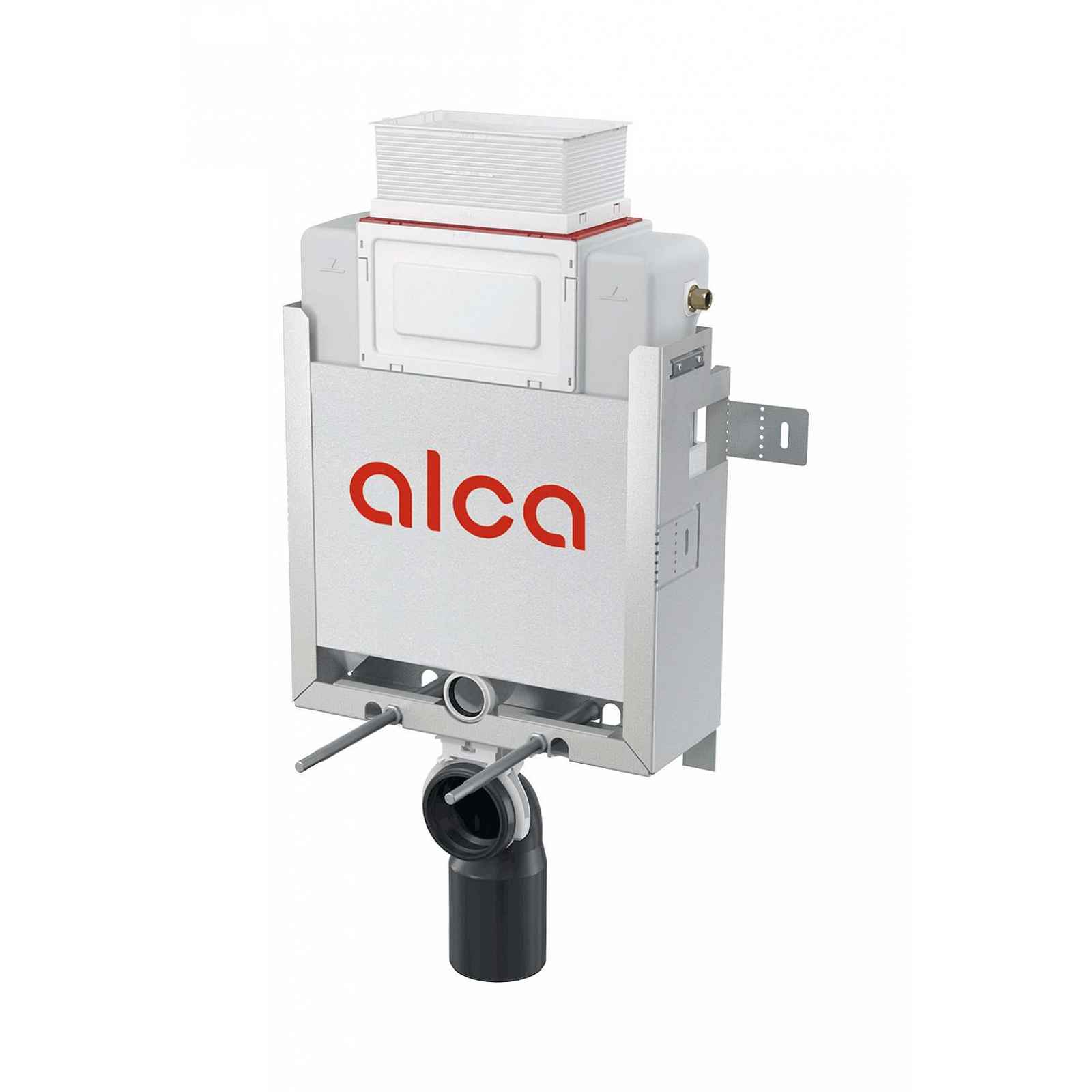

Předstěnový instalační systém Renovmodul
s ovládáním shora nebo zepředu
s dávkovačem tablet
pro závěsné WC
pro zazdění a obezdění k nosné stěně – mokrý proces
pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
vhodný pro rekonstrukce
Vlastnosti
obsahuje dávkovač WC tablet
posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
rohový ventil s možností na napojení na potrubní systém Mepla
technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm
pozinkovaná nosná konstrukce se čtyřmi výklopnými držáky pro snadnou instalaci
konstrukce polystyrenové izolace nádržky zjednodušuje zazdívání, zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
vyjmutelný díl polystyrenu pro snadný přístup při instalaci
příprava na připojení držáku s DG1/2" přechodem pro bidetová sedátka a spršky
duální splachování nezávisle nastavitelné s hygienickou rezervou
možnost vestavby oddáleného splachování
možnost instalace usazením od stěny
kompatibilní se všemi ovládacími tlačítky Alca s výjimkou senzorových tlačítek a NIGTH LIGHT
nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
přívod vody zezadu/shora uprostřed
servisní práce bez použití nářadí
kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
montážní výška 862 mm
montážní hloubka nastavitelná v rozmezí 20–95 mm
stavební hloubka 170 mm
materiál nosné konzoly: pozinkovaný kov
Technické parametry
připojení vody zezadu nebo shora montážními otvory G1/2"
funkční rozsah tlaku vody: 0,05 – 1,6 MPa
doporučený rozsah tlaku vody: 0,3 – 0,5 MPa
velké spláchnutí: 6 – 9 l
malé spláchnutí: 2,5 – 3,5 l
standardní nastavení velkého spláchnutí: 6 l
standardní nastavení malého spláchnutí: 3 l
hygienická rezerva: 3 l
objem vody v nádržce: 9 l
zátěžová zkouška 400 kg
Obsah balení
nádrž s napouštěcí a vypouštěcí armaturou
pozinkovaný rám včetně nosné konstrukce
šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
fixační set: vrut Ø8x60 – 4 ks, hmoždinka Ø12 – 4 ks, kombi vrut M10 - 2 ks
fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
koleno odpadu HT 90/110 polyethylen, PE-HD
těsnění přívodu, vývodka polypropylen, vrapová vložka
těsnění odpadu, propojka polypropylen, těsnění propojky
sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
sada pro vhazování WC tablet
