Předstěnový instalační systém pro suchou instalaci (do sádrokartonu)
nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0-200 mm
viditelné označení nivelace a středové rysky
posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0-93 mm
rohový ventil s možností na napojení na potrubní systém Mepla
konstrukce rámu dovoluje kotvení k samostatné, dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvící prvky
konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
duální splachování, nezávisle nastavitelné s hygienickou rezervou
možnost vestavby oddáleného nebo senzorového splachování
kompatibilní se všemi ovládacími tlačítky Alcadrain
servisní práce bez použití nářadí
přívod vody zezadu/shora uprostřed
nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
montážní hloubka nastavitelná v rozmezí 20-95 mm
stavební hloubka 125 mm
materiál nosné konstrukce: kov ošetřený práškovou barvou
Použití
Pro závěsné WC.
Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce.
Pro tloušťku podlah 0-200 mm.
Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm.
Technické parametry
Připojení vody zezadu nebo shora montážními otvory G1/2 ".
Funkční rozsah tlaku vody 0,05-0,8 MPa.
Doporučený rozsah tlaku vody 0,3-0,5 MPa.
Velké spláchnutí 6-9 l.
Malé spláchnutí 2,5-3,5 l.
Standardní nastavení velkého spláchnutí 6 l.
Standardní nastavení malého spláchnutí 3 l.
Hygienická rezerva 3 l.
Objem vody v nádržce 9 l.
Zátěžová zkouška 400 kg.
Součástí balení: nádrž s napouštěcí a vypouštěcí armaturou, samonosný rám, šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2" - 3/8", šroub mechanismu 2 ks, fixační set: vrut Ø8x60 - 4 ks, hmoždinka Ø12 - 4 ks, fixační materiál pro uchycení WC mísy: závitová tyč M12 - 2 ks, podložky - 4 ks, krytka - 2 ks, matice - 2 ks, chránička závitu - 2 ks, koleno odpadu HT90/110 polyethylen, PE-HD, těsnění přívodu, vývodka polypropylen, vrapová vložka, těsnění odpadu, propojka polypropylen, těsnění propojky, sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému, kryt servisního otvoru dvoudílný, jednoduše zkrátitelný.

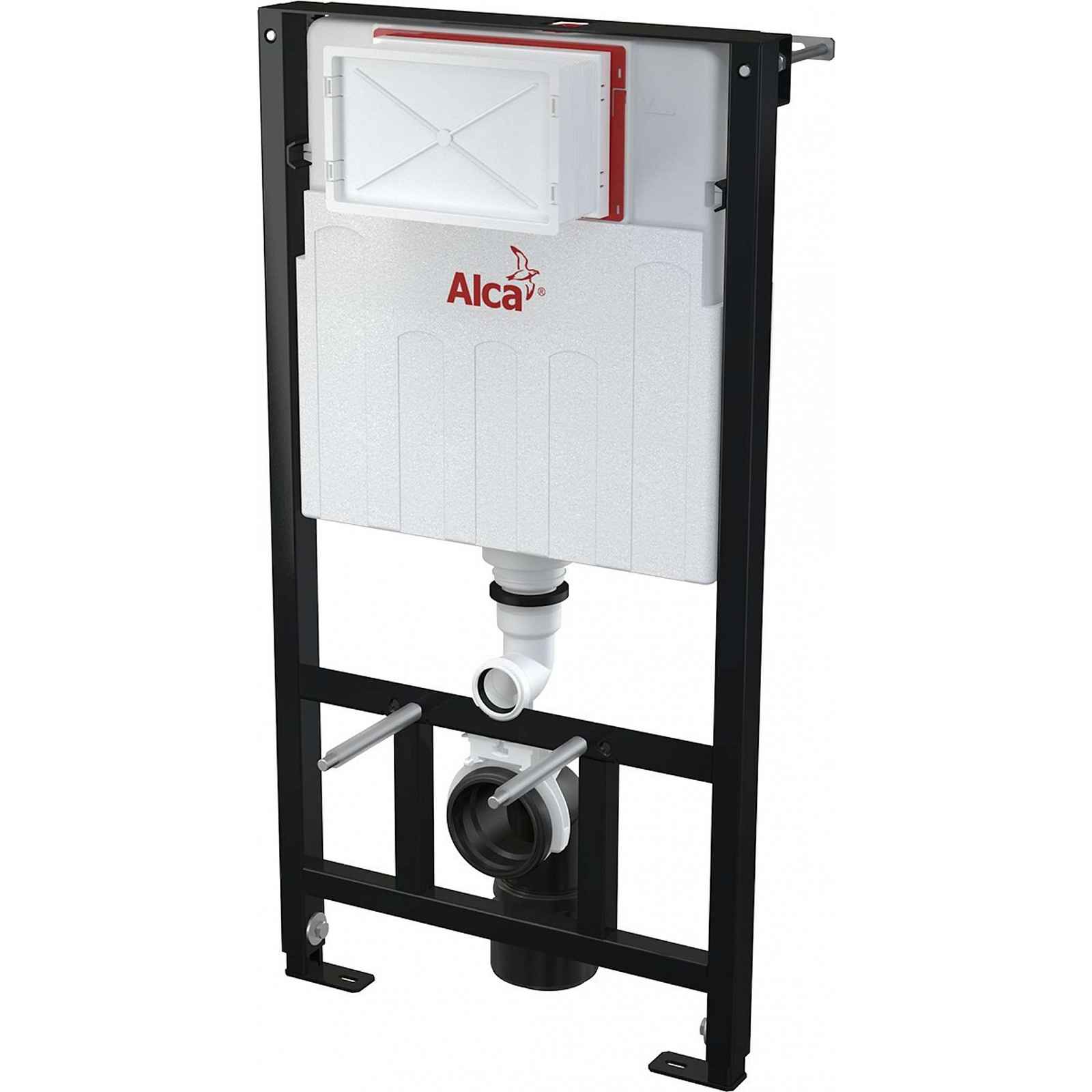

Ilustrativní foto
