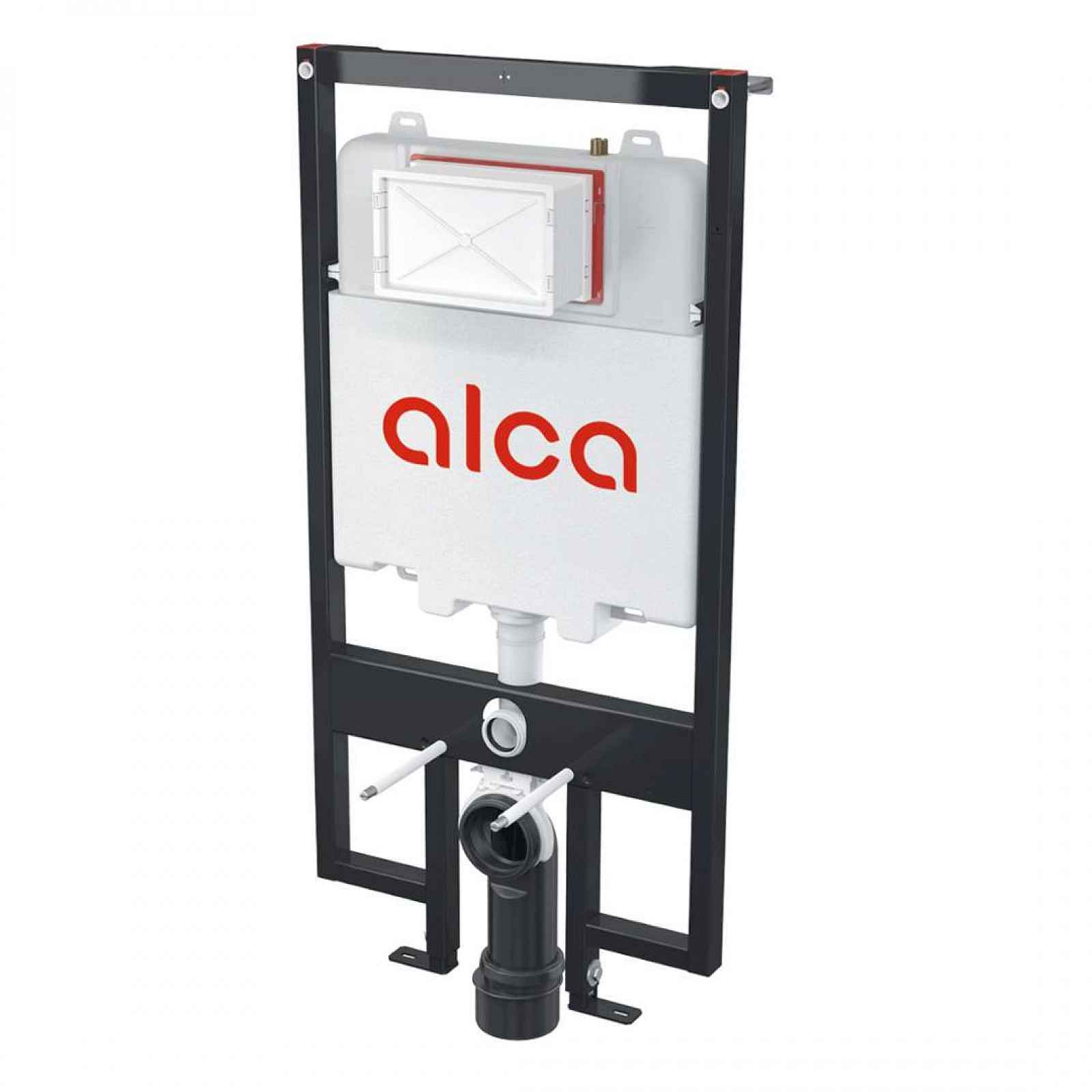

Předstěnový instalační systém pro suchou instalaci (do sádrokartonu)
pro závěsné WC
pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce, stavební hloubka jen 84 mm
pro tloušťku podlah 0–100 mm
pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
Vlastnosti
viditelné označení nivelace a středové rysky
rohový ventil s možností na napojení na potrubní systém Mepla
konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
duální splachování nezávisle nastavitelné s hygienickou rezervou
kompatibilní se všemi ovládacími tlačítky Alca
servisní práce bez použití nářadí
přívod vody zezadu/shora uprostřed
nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
montážní hloubka nastavitelná v rozmezí 20–60 mm
stavební hloubka 84 mm
nastavitelné výsuvné nohy v rozmezí 0–100 mm
materiál nosné konstrukce: kov ošetřený práškovou barvou
Technické parametry
připojení vody zezadu nebo shora montážními otvory G1/2"
funkční rozsah tlaku vody 0,05 – 1,6 MPa
doporučený rozsah tlaku vody 0,3 – 0,5 MPa
standardní nastavení velkého spláchnutí 6 l
standardní nastavení malého spláchnutí 3 l
hygienická rezerva 3 l
objem vody v nádržce 9 l
zátěžová zkouška 400 kg
Obsah balení
nádrž s napouštěcí a vypouštěcí armaturou
samonosný rám
šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
připojovací šroubení G1/2"–G1/2"
fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
koleno odpadu Slim HT 90/110
těsnění přívodu, vývodka polypropylen, vrapová vložka
těsnění odpadu, propojka polypropylen, těsnění propojky
sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
