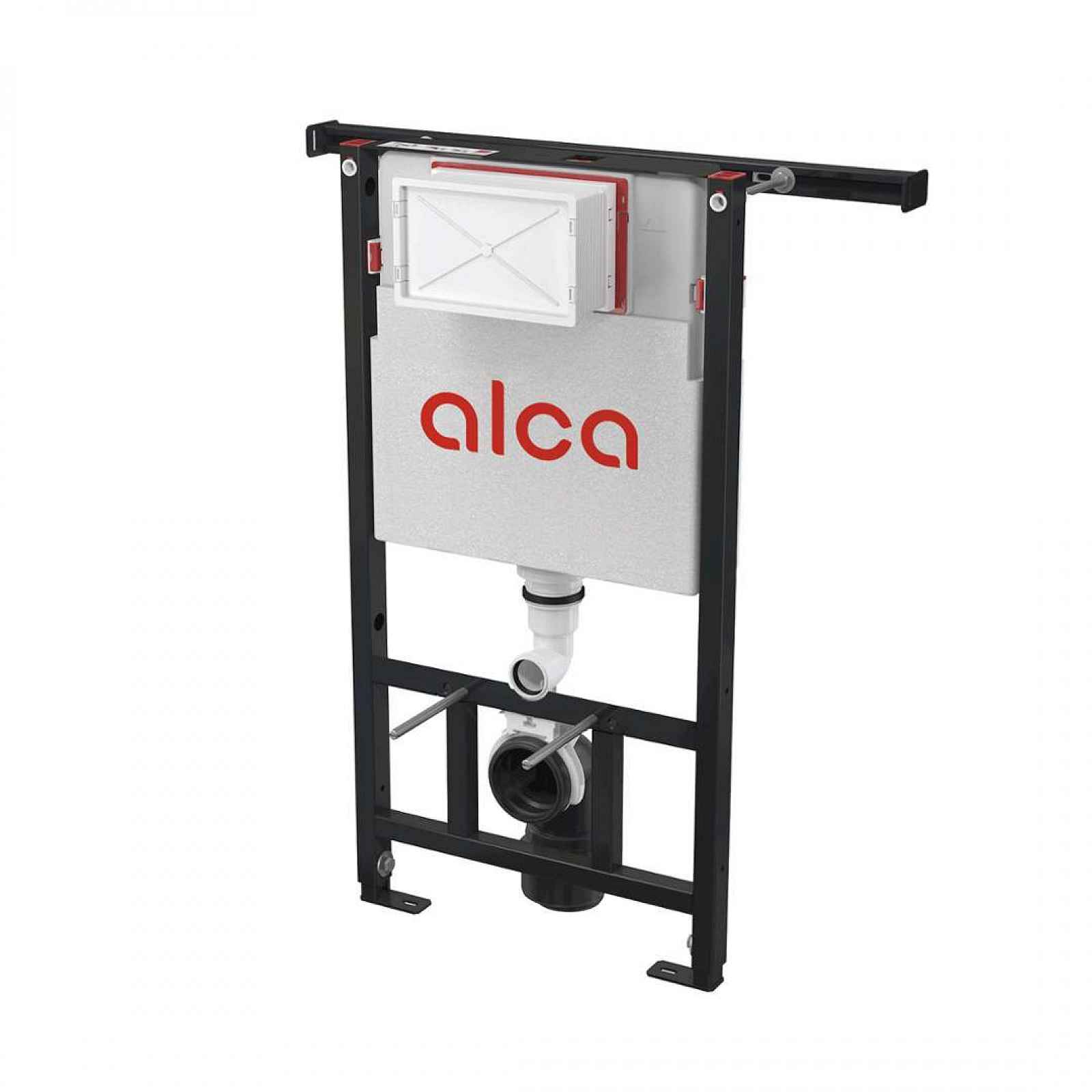

Předstěnový instalační systém Jádromodul pro suchou instalaci
pro závěsné WC
pro rekonstrukce bytových jader
pro instalaci mezi dvě stěny
pro instalaci do dřevostaveb
pro tloušťku podlah 0–200 mm
pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
dávkovač WC tablet
Vlastnosti
nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
rohový ventil s možností na napojení na potrubní systém Mepla
zatížení přenáší do bočních stěn rozpěrná traverza stavitelná v rozsahu 800–1100 mm
nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
příprava na připojení držáku s DG1/2" přechodem pro bidetová sedátka a spršky
závěsy nádržky s dvoukomponentního materiálu izolují přenos vibrací z budov
duální splachování nezávisle nastavitelné s hygienickou rezervou
možnost vestavby oddáleného nebo senzorového splachování
kompatibilní se všemi ovládacími tlačítky Alca
nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
přívod vody zezadu/shora uprostřed
servisní práce bez použití nářadí
kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
montážní hloubka nastavitelná v rozmezí 20–95 mm
stavební hloubka 125 mm
materiál nosné konstrukce: kov ošetřený práškovou barvou
Technické parametry
připojení vody zezadu nebo shora montážními otvory G1/2"
funkční rozsah tlaku vody 0,05 – 1,6 MPa
doporučený rozsah tlaku vody 0,3 – 0,5 MPa
velké spláchnutí 6 – 9 l
malé spláchnutí 2,5 – 3,5 l
standardní nastavení velkého spláchnutí 6 l
standardní nastavení malého spláchnutí 3 l
hygienická rezerva 3 l
objem vody v nádržce 9 l
zátěžová zkouška 400 kg
Obsah balení
nádrž s napouštěcí a vypouštěcí armaturou
samonosný rám s rozpěrnou traverzou pro kotvení mezi stěny 800–1100 mm
šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
koleno odpadu HT 90/90 polyethylen, PE-HD
redukce odpadu HT 90/110 polyethylen, PE+HD
těsnění přívodu, vývodka polypropylen, vrapová vložka
těsnění odpadu, propojka polypropylen, těsnění propojky
sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
sada pro vhazování WC tablet
