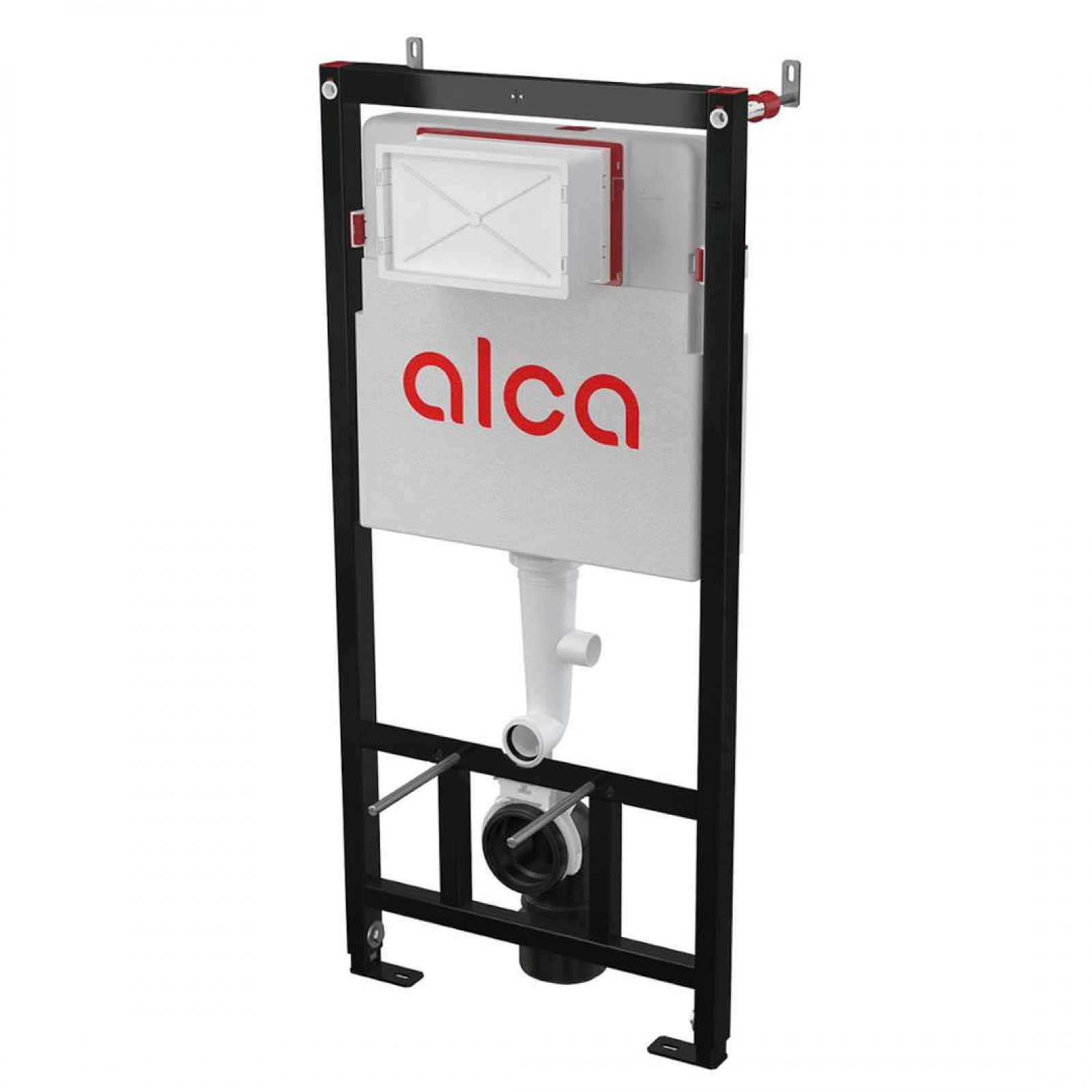

Předstěnový instalační systém pro suchou instalaci - do sádrokartonu
nosný prvek pro závěsná WC s integrovanou nádrží pro proplach
pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
pro tlouštku podlah 0–200 mm
pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
pro automatický proplach vodovodního řádu teplé i studené vody
Vlastnosti
výška: 1120 mm
obsahuje dávkovač WC tablet
nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
viditelné označení nivelace a středové rysky
posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
rohový ventil s možností na napojení studené vody na potrubní systém Mepla
rohový ventil s možností na napojení teplé vody na potrubní systém Mepla
dvojitý elektromagnetický ventil s ovládací elektronikou a čidlem hlídání výšky hladiny vody
konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
příprava na připojení držáku s G1/2" přechodem pro bidetová sedátka a spršky
závěsy nádržky s dvoukomponentního materiálu izolují přenos vibrací z budov
možnost vyklopení nádržky pro snadnou montáž do dřevostaveb nebo mobilních buněk
duální splachování nezávisle nastavitelné s hygienickou rezervou
možnost vestavby oddáleného nebo senzorového splachování
kompatibilní se všemi ovládacími tlačítky Alca
servisní práce bez použití nářadí
přívod vody zezadu/shora uprostřed
nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
montážní hloubka nastavitelná v rozmezí 20–95 mm
kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
materiál nosné konstrukce: kov ošetřený práškovou barvou
stavební hloubka 125 mm
napájení ze sítě, nutno dokoupit síťový zdroj (12V DC min 1A) – doporučený AEZ310
akustická signalizace nefunkčního systému automatického proplachu
možnost nastavení doby pro aktivaci automatického proplachu
možnost nastavení doby trvání automatického proplachu
možnost nastavení hlasitosti zvukové signalizace při nefunkčnosti systému automatického proplachu
Technické parametry
připojení vody shora montážními otvory G1/2"
funkční rozsah tlaku vody: 0,05 – 1,0 MPa
doporučený rozsah tlaku vody: 0,3 – 0,5 MPa
velké spláchnutí: 6 – 9 l
malé spláchnutí: 2,5 – 3,5 l
standardní nastavení velkého spláchnutí: 6 l
standardní nastavení malého spláchnutí: 3 l
hygienická rezerva: 3 l
objem vody v nádržce: 9 l
zátěžová zkouška: 400 kg
Obsah balení
nádrž s napouštěcí a vypouštěcí armaturou
samonosný rám
dva rohové ventily Schell 1/2"–3/8"
fixační set: vrut průměr 8x60 – 4 ks, hmoždinka průměr 12 mm – 4 ks
fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
koleno odpadu HT 90/90 polyethylen, PE-HD
redukce odpadu HT 90/110 polyethylen, PE+HD
těsnění přívodu, vývodka polypropylen, vrapová vložka
těsnění odpadu, propojka polypropylen, těsnění propojky
sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
sada pro vhazování WC tablet
řídící elektronika s integrovaným čidlem na hlídání výšky hladiny vody
držák elektroniky
elektromagnetické ventily
