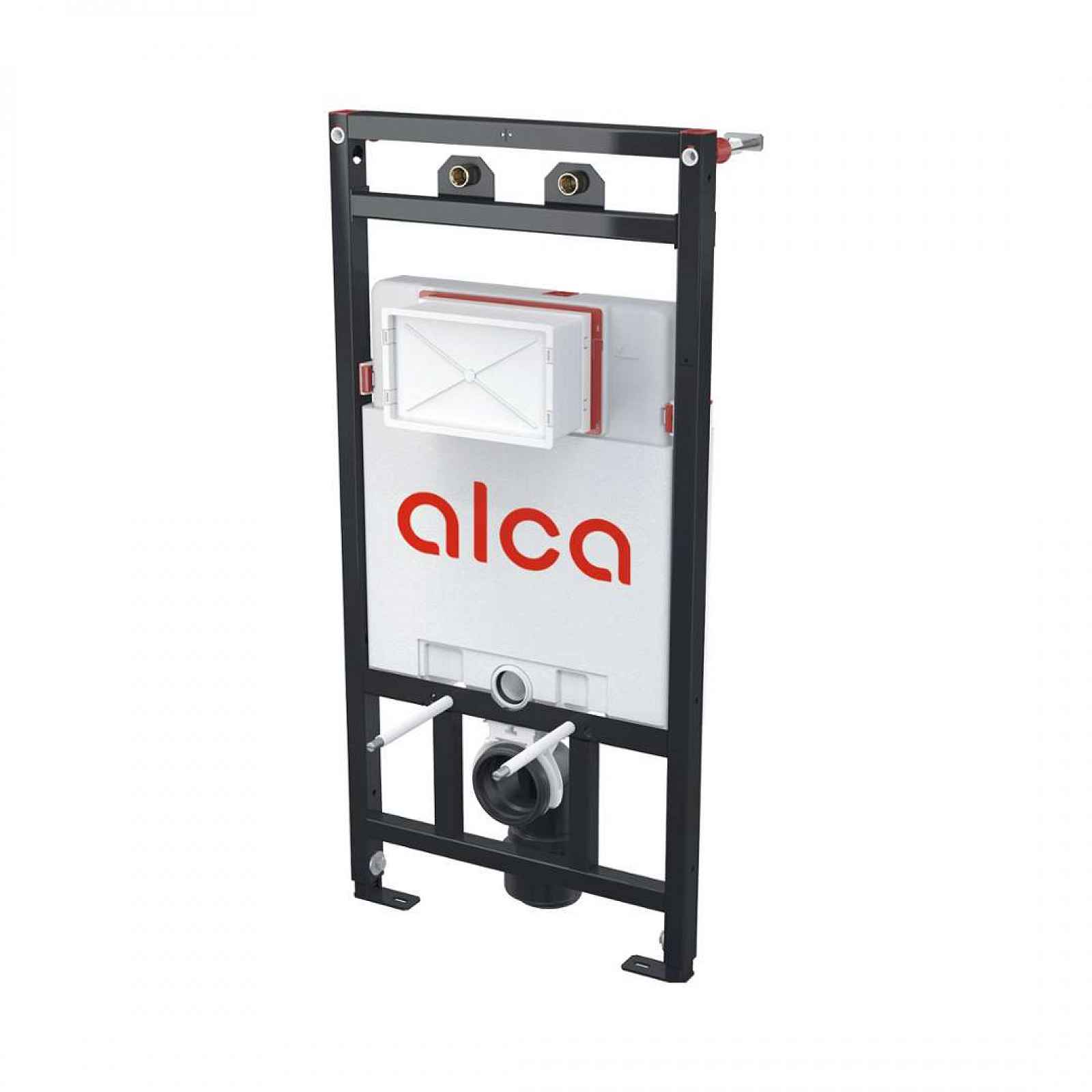

Montážní rám s nádržkou pro výlevku s odpadem DN90/110 a baterii
pro montáž nástěnné armatury
pro závěsnou výlevku s roztečí kotevních šroubů až do 420 mm a odpadem Ø90/110
pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
Vlastnosti
pro vyvedení nástěnné armatury
vestavěná nádržka umožňuje opláchnutí výlevky
výškově stavitelné příčky
otočná příčka pro uchycení nástěnné armatury s roztečí 65–150 mm
rohový ventil s možností na napojení na potrubní systém Mepla
konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
duální splachování nezávisle nastavitelné s hygienickou rezervou
servisní práce bez použití nářadí
přívod vody zezadu/shora uprostřed
nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
nastavitelné výsuvné nohy v rozmezí 0–200 mm
montážní hloubka nastavitelná v rozmezí 20–95 mm
stavební hloubka 125 mm, s odpadním kolenem 160 mm
materiál: kov ošetřený práškovou barvou
Technické parametry
připojení vody zezadu nebo shora montážními otvory G1/2"
funkční rozsah tlaku vody 0,05 – 0,8 MPa
doporučený rozsah tlaku vody 0,3 – 0,6 MPa
velké spláchnutí 6 – 9 l
malé spláchnutí 2,5 – 3,5 l
standardní nastavení velkého spláchnutí 6 l
standardní nastavení malého spláchnutí 3 l
hygienická rezerva 3 l
objem vody v nádržce 9 l
zátěžová zkouška 400 kg
Obsah balení
nádrž s napouštěcí a vypouštěcí armaturou
samonosný rám
šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
připojovací šroubení G1/2"–G1/2"
fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
koleno odpadu HT 90/110 s těsněním
fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
těsnění přívodu, vývodka polypropylen, vrapová vložka
těsnění odpadu, propojka polypropylen, těsnění propojky
kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
