Afriso Pohon 3 Bodový Arm 343 Směšovací Ventil 3 Cestný 1 Palec

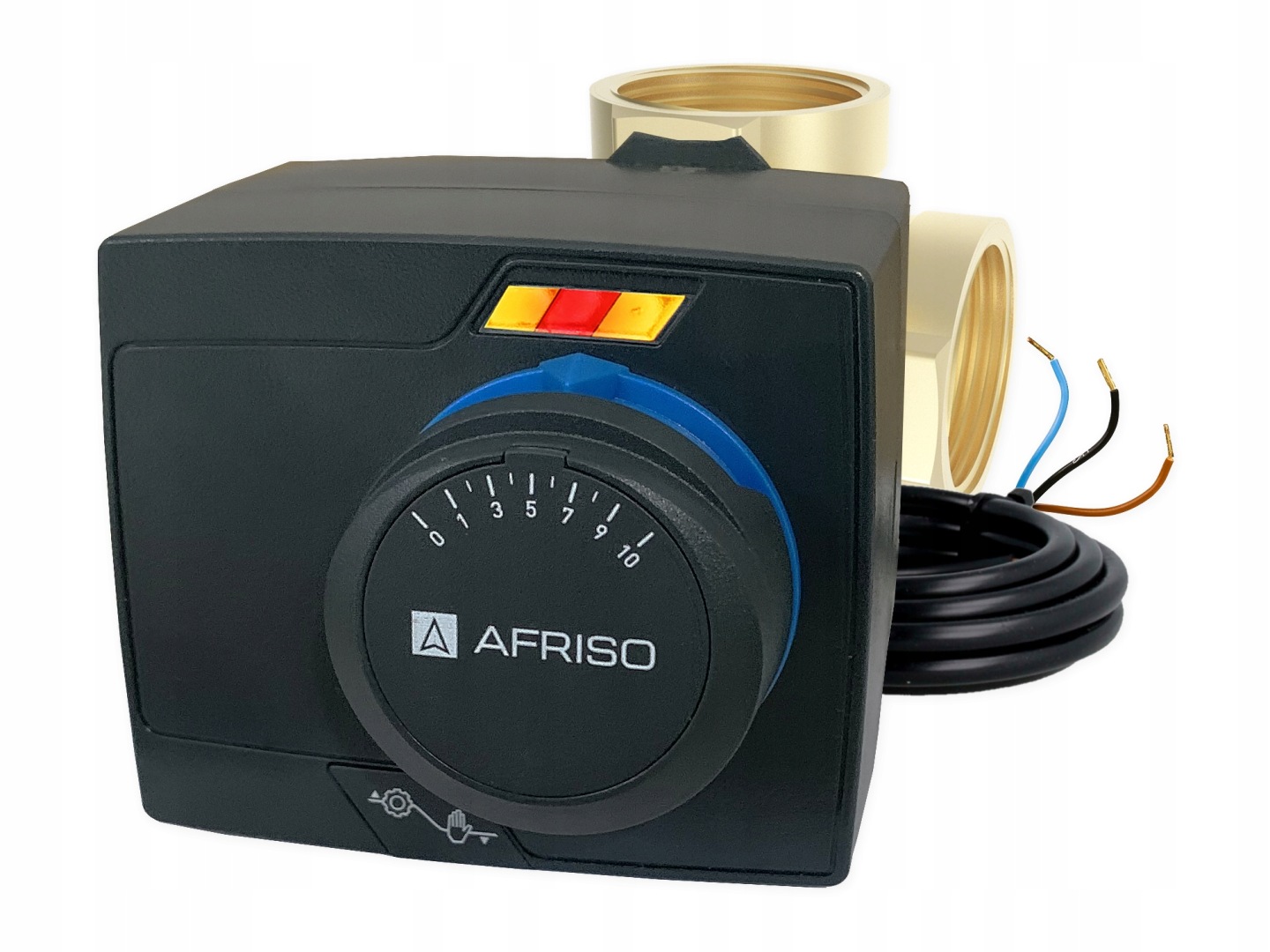

Regulační sadaElektrický pohon 3-bod 230V ARM 343 ProClick AfrisoMontážní sada pohonu ARM pro ventil3cestný otočný směšovací ventil 1 CAL DIAMONDSady se skládají z mosazného 3-cestného otočného směšovacího ventilu, montážní sady a nejoblíbenějšího elektrického pohonu ARM 343 nové generace (230 V… Celý popis ↓
Popis Afriso Pohon 3 Bodový Arm 343 Směšovací Ventil 3 Cestný 1 Palec
AC, 3-bodový, doba otáčení 120 s, točivý moment 6 Nm).Ventil a pohon jsou vzájemně namontovány na západku v inovativním systému ProClick.Servopohon montujeme nasunutím na ventil s adaptérem ve vhodné poloze pro nás.
Zobrazit celý popis
Vysunutí pohonu z ventilu je možné po stisknutí a podržení uvolňovacího tlačítka uzamykacího mechanismu.Regulační sady nacházejí široké použití v různých typech topných, klimatizačních a dalších instalací, kde se používají nejoblíbenější 3bodové ovladače.Technické údaje pohonu:napájecí napětí: 230 V ACdoba otáčení o 90°: 120 sekundtočivý moment: 6 Nmtyp ovládání: 3-bodové1. LED diody - Pomocí čitelných LED diod signalizuje aktuátor svůj směr otáčení, což umožňuje rychlou diagnostiku jeho provozu.2. Pohodlný knoflík - Velký knoflík s jasným indikátorem nastavení umožňuje snadné a přesné ovládání pohonu v manuálním režimu.3. Tlačítko provozního režimu - Jednoduché tlačítko umožňuje změnit provozní režim pohonu z automatického na manuální.4. Kabel s odnímatelnou zástrčkou - Ovládací kabel je připojen k krytu pohonu zástrčkou. To usnadňuje montáž samotného pohonu a provádění elektrických spojůTechnické údaje ventilu:Průměr připojení: 1''Šířka pásma: 10 KVSPracovní tlak: ≤ 10 barProvozní teplota: ≤ 110°CKoncentrace glykolu: 50%Materiál: Mosaz CW617NRozměr A: Rp 1''Rozměr H: 81,5 mmRozměr L: 80 mm
