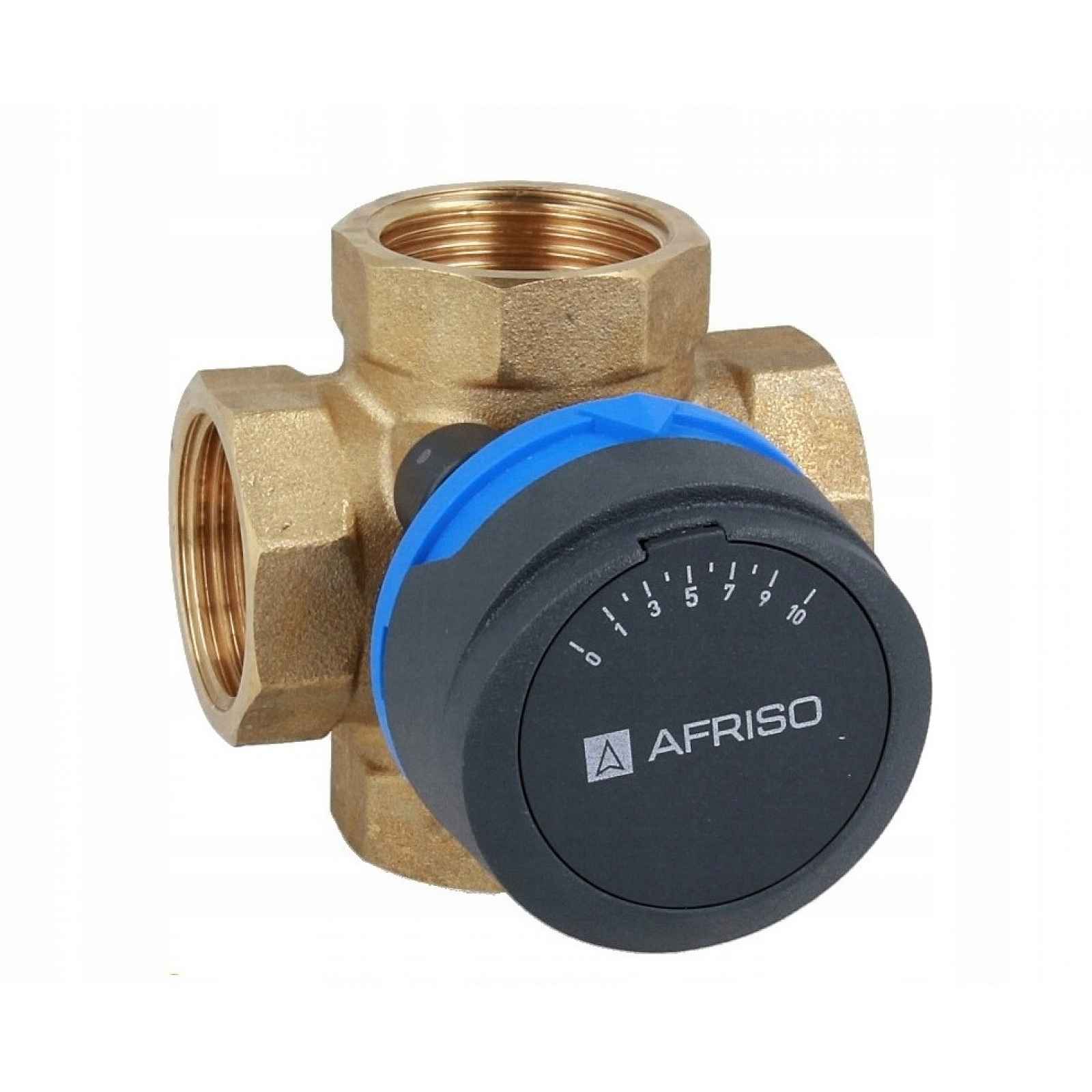

Afriso 4-CESTNÝ Směšovací Ventil 1 Palec Arv 484
AFRISO 4-CESTNÝ SMĚŠOVACÍ VENTIL 1 PALEC ARV 484Průměr: 1", DN: 25Typ: 4 silničníModel : 13 484 10Ventil má ATEST a technické schválení.Název: ARV 384Připojení: 1" Závit: vnitřníKvs: 10Renomovaná společnost: Afriso4-cestné ventily se používají u kotlů na tuhá paliva jako směšovací ventily a zároveň… Celý popis ↓
Popis Afriso 4-CESTNÝ Směšovací Ventil 1 Palec Arv 484
zvyšují teplotu návratu do kotle.Mohou být také úspěšně používány jako regulační armatury v topných instalacích s litinovými kotli s olejovými nebo plynovými planžetami.Nové 4-cestné otočné směšovací ventily ARV s vnitřním závitem jsou vyrobeny z mosazi. Přípojky mají tvar osmiúhelníku, což rozhodně usnadňuje montáž hydraulickým klíčem.
Zobrazit celý popis
Ventily jsou vybaveny otočnými knoflíky pro ruční nastavení a omezovači úhlu otáčení, které usnadňují správné nastavení.Čitelná stupnice umístěná na víku knoflíku umožňuje přesné určení stupně otevření ventilu. Na jedné straně je vytištěna stupnicí „od 0 do 10“ a na druhé straně je stupnice „od 10 do 0“. To umožňuje práci ventilu v různých montážních polohách. Zesílený fragment obvodu knoflíku odráží polohu upínače uvnitř ventilu.Knoflík je vyroben z protiskluzového materiálu. Pro spojení nových ventilů ARV s novými pohony ARM slouží prvky vyrobené z odolného plastu umístěné pod knoflíkem. Díky nim jsou pohony namontovány na západku ProClick bez použití nářadí. Ventily ARV vyžadují použití nízkého momentu pro jejich otáčení.Technické údaje:DN: 25Kvs: 10 m³/hPřipojení: Rp1''maximální teplota: 110 °Cmaximální tlak: 10 barmateriál těla: mosazdélka: 74URČENÍ VENTILU:
- Vytápění
- Chlazení
- Teplá voda
- Podlahové vytápění
- Sluneční vytápění
- Ventilace
- Zóny
- Síť teplé užitkové vody
- Tepelná síť
- Síť chladicích zařízeníPříklad montáže:Možnost montáže pohonu Afriso Pro Click:Příklad míchání vody ve ventilu:
