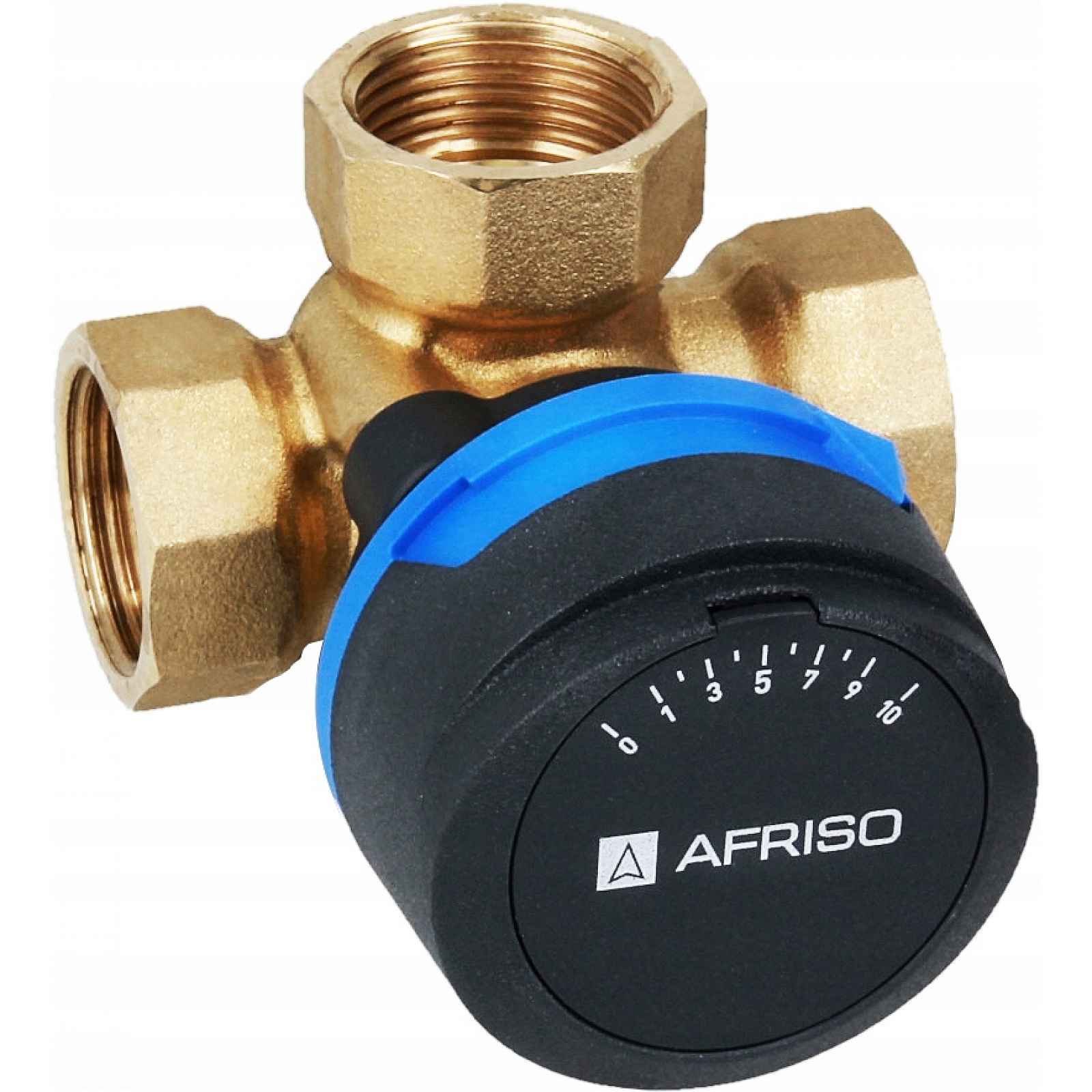

3-cestný otočný směšovací ventil ARV 387 ProClick DN50, Rp2", Kvs 40
3-cestné ventily se obvykle používají jako směšovací ventily, kde se požadovaná teplota dosahuje smícháním horké vody z kotle s chladnou vodou z vratného potrubí ve správném poměru. 3-cestné ventily lze také použít jako rozdělovací nebo přepínací ventily, pokud je nutné rozdělit proud vody z kotle do dvou okruhů, např. pro topný systém a zásobník teplé užitkové vody. Nové 3-cestné ventily ARV se díky vylepšené vnitřní konstrukci v této aplikaci osvědčují ještě lépe. Vylepšená konstrukce umožňuje dosáhnout výrazně nižšího vnitřního úniku při zachování nízkého požadovaného momentu otáčení.
Nové 3-cestné otočné směšovací ventily ARV s vnitřním závitem jsou vyrobeny z mosazi. Připojení mají tvar osmiúhelníku, což výrazně usnadňuje montáž pomocí instalatérského klíče. Ventily jsou vybaveny knoflíky pro ruční nastavení a omezovači úhlu otočení pro snadné správné nastavení. Čitelná stupnice na krytu knoflíku umožňuje přesně určit stupeň otevření ventilu. Na jedné straně je potisk s dělením "od 0 do 10" a na druhé straně je dělení "od 10 do 0". To umožňuje pracovat s ventilem v různých montážních polohách. Zesílená část obvodu knoflíku odráží polohu uzávěru uvnitř ventilu. Knoflík je vyroben z protiskluzového materiálu. Pro připojení nových ventilů ARV k novým pohonům ARM slouží prvky z odolného plastu umístěné pod knoflíkem. Díky nim se pohony montují v systému ProClick bez použití nářadí. Ventily ARV vyžadují pro otáčení nízký moment.
Technické údaje:
DN: 50Kvs: 40 m3/hpřipojení: Rp2''maximální teplota: 110°Cmaximální tlak: 10 barmateriál tělesa: mosazdélka: 112
