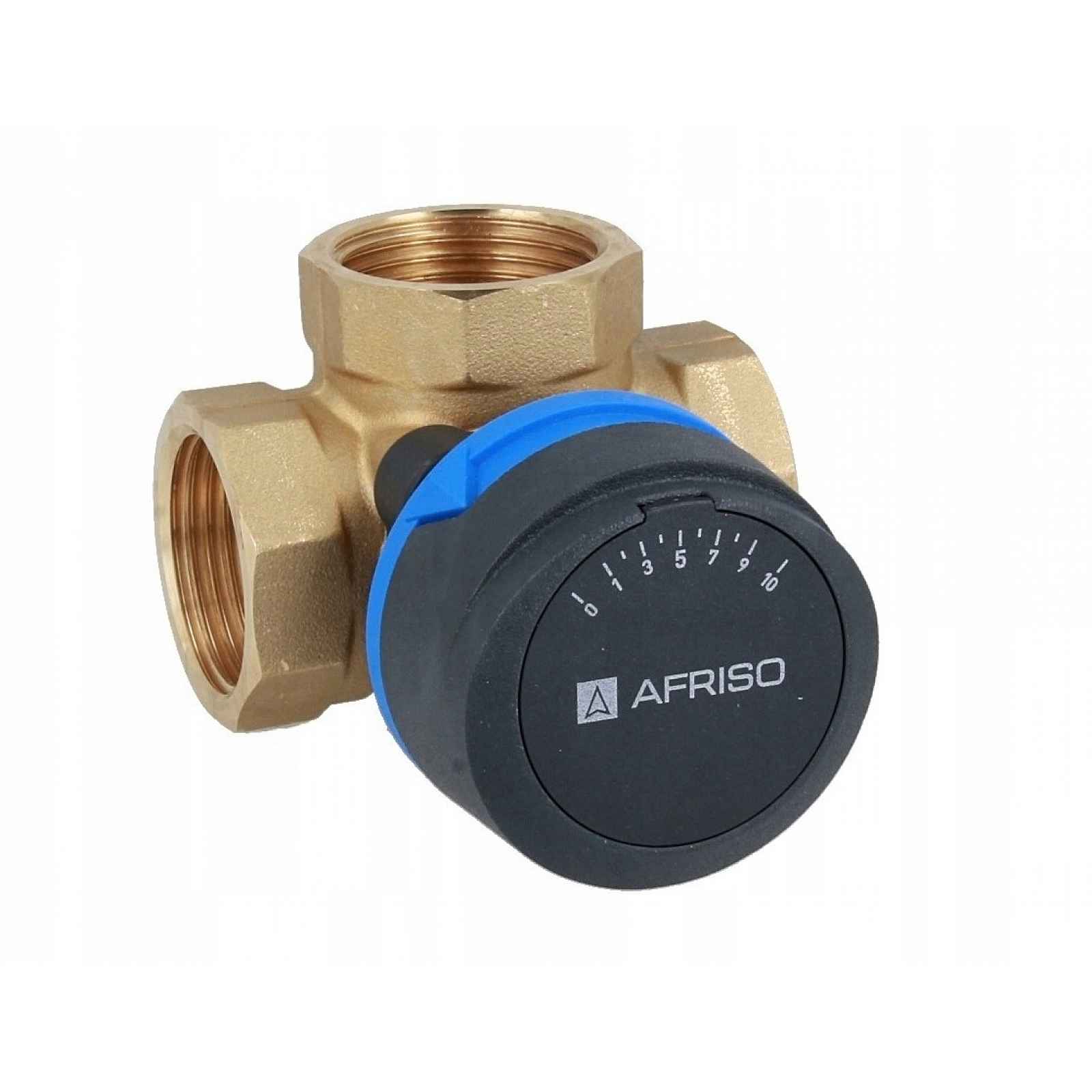

Afriso 3-cestný směšovací ventil 5/4 Arv 385 DN32
AFRISO 3-cestný směšovací ventil, 5/4, ARV 385, DN32Průměr: 5/4", DN: 32Typ: 3 silničníModel : 13 385 10Ventil má ATEST a technické schválení.Název: ARV 385Připojení: 5/4" Závit: vnitřníKvs: 16Renomovaná společnost: Afriso3-cestné ventily se obvykle používají jako směšovací ventily, kde je požadované teploty dosaženo smícháním horké vody z kotle s chladnou vodou z návratu ve správném poměru.3-cestné ventily lze také použít jako rozdělovací nebo přepínací ventily, pokud je vyžadováno rozdělení proudu vody z kotle na dva okruhy, např. pro topné systémy a zásobníky na topení.Nové 3-cestné ventily ARV se v takovém použití osvědčují ještě lépe díky vylepšené vnitřní konstrukci.Vylepšená konstrukce umožňuje dosáhnout výrazně menšího vnitřního úniku při zachování nízkého požadovaného točivého momentu.Nové 3-cestné otočné směšovací ventily ARV s vnitřním závitem jsou vyrobeny z mosazi. Přípojky mají tvar osmiúhelníku, což rozhodně usnadňuje montáž hydraulickým klíčem. Ventily jsou vybaveny otočnými knoflíky pro ruční nastavení a omezovači úhlu otáčení, které usnadňují správné nastavení.Čitelná stupnice umístěná na víku knoflíku umožňuje přesné určení stupně otevření ventilu. Na jedné straně je vytištěna stupnicí „od 0 do 10“ a na druhé straně je stupnice „od 10 do 0“. To umožňuje práci ventilu v různých montážních polohách. Zesílený fragment obvodu knoflíku odráží polohu upínače uvnitř ventilu.Knoflík je vyroben z protiskluzového materiálu. Pro spojení nových ventilů ARV s novými pohony ARM slouží prvky vyrobené z odolného plastu umístěné pod knoflíkem. Díky nim jsou pohony montovány v systému ProClick bez použití nářadí. Ventily ARV vyžadují použití nízkého momentu pro jejich otáčení.Technické údaje:DEN: 32Kvs: 16 m³/hpřípojka: Rp1¼''maximální teplota: 110 °Cmaximální tlak: 10 barmateriál těla: mosazdélka: 91URČENÍ VENTILU: - Vytápění - Chlazení - Teplá voda - Podlahové vytápění - Sluneční vytápění - Ventilace - Zóny - Síť teplé užitkové vody - Tepelná síť - Síť chladicích zařízeníPříklad montáže:Možnost montáže pohonu Afriso Pro Click:Příklad míchání vody ve ventilu:
