9011020 Skupina Čerpadel Pro Ochranu Kotle Bta 110 Ventil Atv Afriso

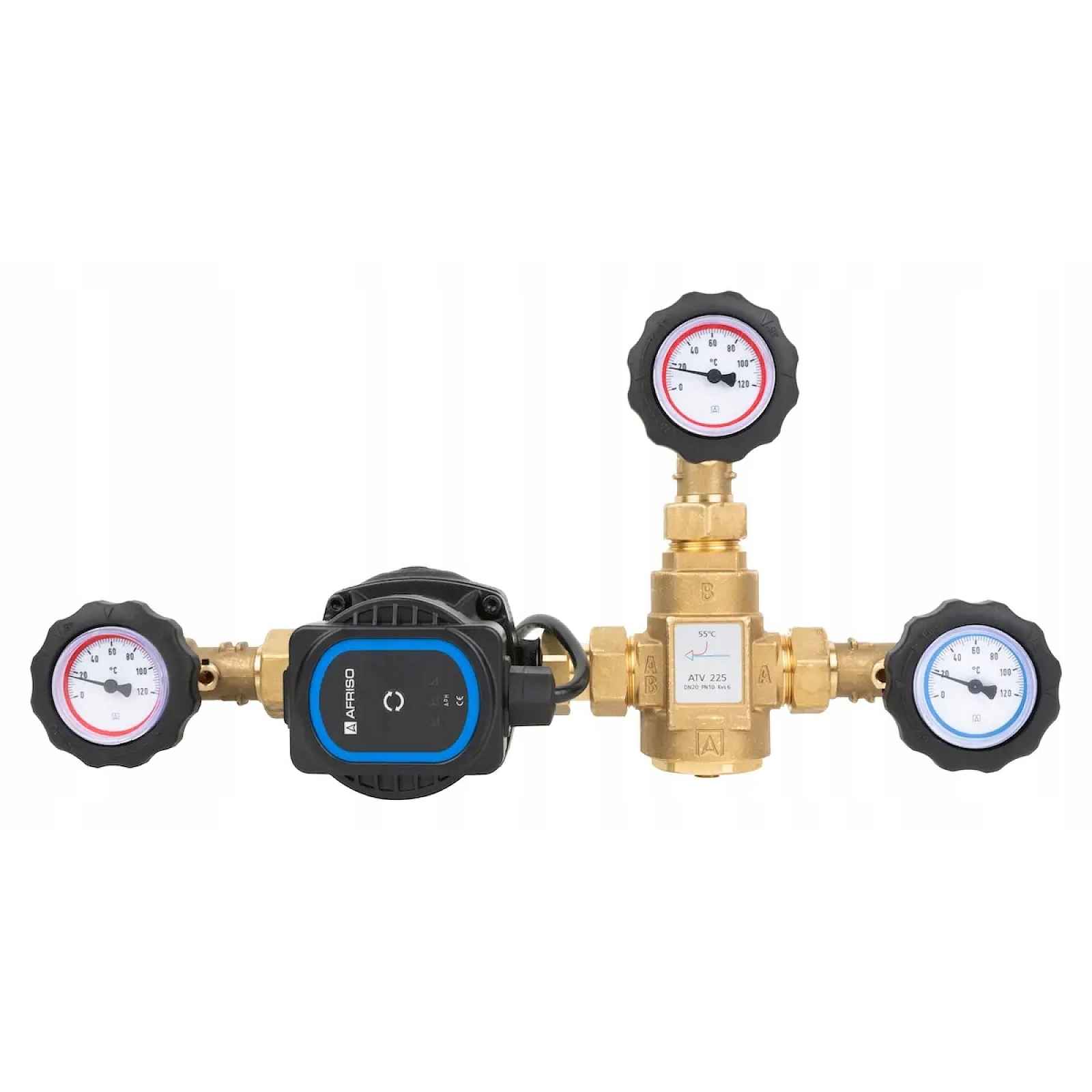

Skupina ochrany návratu kotle BTA 110 AP s teplotním ventilem ATV 55 °C, čerpadlo AFRISO APH 160maximální tlak: 6 barOběhové čerpadlo: AFRISO APH 160 15-7/130 mmpřipojení: GW G1''Kvs směšovacího ventilu: 6 m³/hNOVINKA NA TRHUHotový hydraulický systém s otočným směšovacím ventilem ARV ProClick a energeticky úsporným oběhovým čerpadlem.Vybaveno nezbytnou armaturou: Tři uzavírací ventily s integrovanými teploměry, zpětný ventil zabudovaný do uzavíracího ventilu s modrým teploměrem, speciální pouzdra pro montáž teplotních senzorů.POUŽITÍ Čerpací skupiny ochrany návratu kotle BTA a BRA se používají v topných instalacích s kotli na tuhá paliva. Montováno na návrat z instalace. Míchají ve správném poměru proudy činidla a chrání kotel před nízkoteplotní korozí vznikající návratem média s příliš nízkou teplotou. Udržování teploty návratu na konstantní úrovni stanovené výrobcem kotle ho chrání před kondenzací vlhkosti na vodním plášti a znečištěním topeniště dehty a sazemi. Přiměřeně vysoká teplota návratu prodlužuje životnost kotle a zvyšuje jeho účinnost. Zařízení pro ochranu teploty návratu by mělo být montováno v každé instalaci s tepelným zásobníkem (akumulační nádrží). Doporučují se také u každého kotle na tuhá paliva. STAVBA Skupiny se skládají ze tří uzavíracích ventilů s integrovanými teploměry, oběhového čerpadla a směšovacího ventilu. Uzavírací ventil s modrým teploměrem je vybaven zpětným ventilem. Ve skupině BTA je namontován teplotní ventil ATV 225 (teplota jmenovitá teplota 55 °C).TECHNICKÉ ÚDAJEPřípojka GW G1“Maximální pracovní tlak 6 barMaximální provozní teplota 90 °CKoncentrace glykolu max 50%Teploměry Ø50 mm, 0÷120 °CUzavírací ventily DN20, PN16Uzavírací ventil s vestavěným zpětným ventilem DN20, PN10Oběhové čerpadlo AFRISO APH 160 15-7/130 mm s napájecím kabelem (příkon: 4-45 W)Teplotný směšovací ventil: ATV 225, Kvs 6 m3/h, 55 °C, PN10Použité materiály mosaz, ocel, plastSada těsnění je součástí balení.Změna továrního nastavení teploty je možná pomocí opravné sady pro ventil ATV – z 55 °C na 45, 50 nebo 60 °C.Skupiny je třeba namontovat na zpětné vedení k zdroji tepla.
