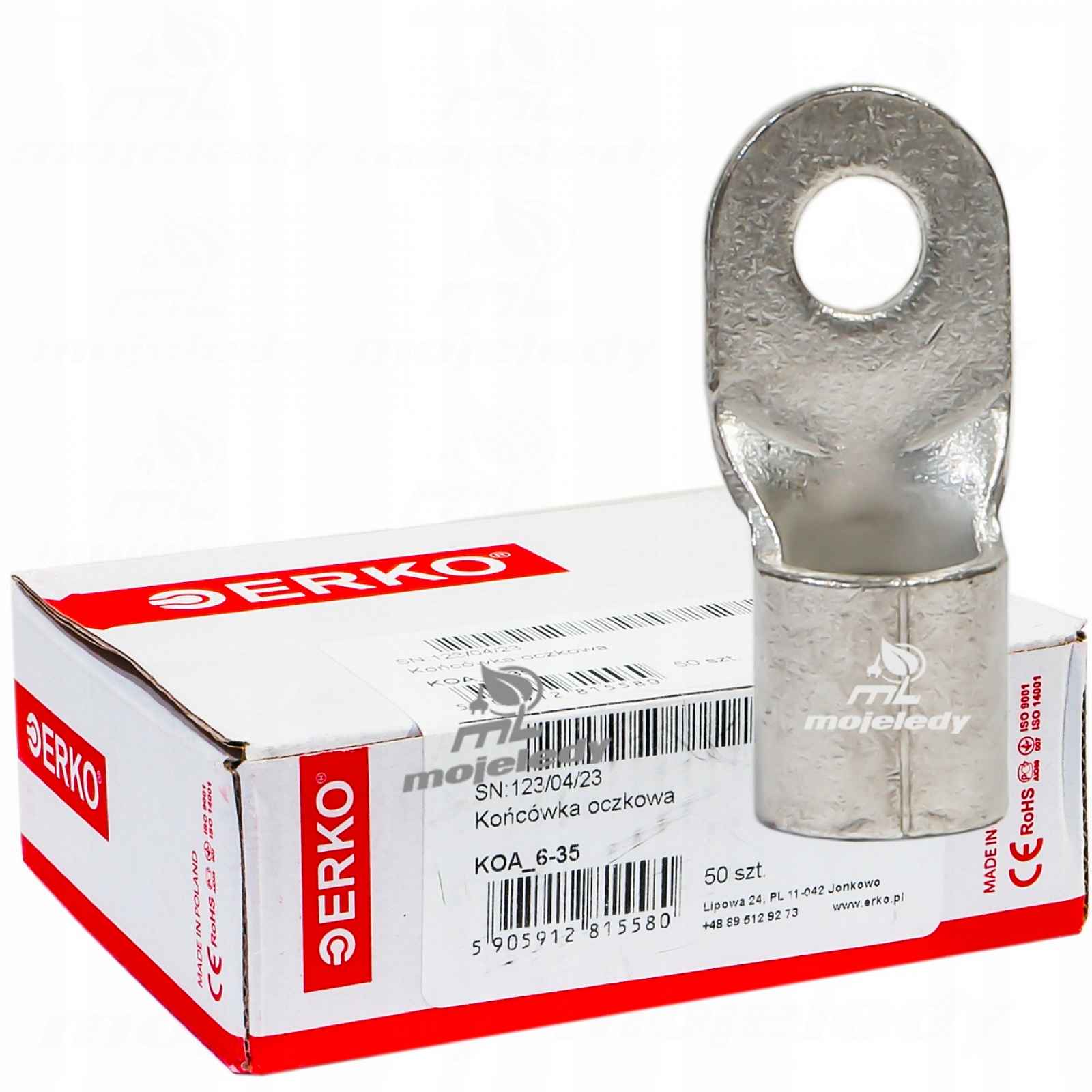

50 x Očková kabelová koncovka Cu 35 mm M6 Erko Koa

1 013 Kč
Skladem Do obchodu

Očkové trubkové měděné koncovky řady DIN (galvanicky pocínované) vyhovující normě DIN 46235, určené pro lisování. Umožňují zakončení měděných kabelových vodičů a nacházejí použití tam, kde je nutné připojit vodič k např. rozvaděči, sběrnici nebo jinému zařízení pomocí šroubového svorníku. Celý popis ↓

Parametry

Značka:

Popis 50 x Očková kabelová koncovka Cu 35 mm M6 Erko Koa

  • ️ Očková koncovka Cu trubková KOA 6-35 50 Ks.

➡️ Technické údaje

VýrobceERKO ✔️
Série produktuKOA ✔️
Kód výrobceKOA_6-35/50 ✔️
Tvar koncovkyOčková ✔️
Úhel připojeníPřímý ✔️
MateriálMěď ✔️
Modelbez příruby ✔️
Typ vodičeVícežilový ✔️
Velikost metrického závitu připojení mm26 ✔️
S izolacíNE ✔️
S kontrolním otvoremNE ✔️
Povrchová ochranaPocínování ✔️
Jmenovitý průřez [mm2]35 ✔️

Vyhovuje normě DIN ✔️

Použití očkových koncovek DIN zvyšuje bezpečnost a životnost těchto typů spojení. Na rozdíl od pájených spojení použití očkových koncovek snižuje riziko přehřívání vodičů a izolace. V případě lisování sektorových vodičů je nutné je přetvarovat do "kulatého" tvaru.

Zobrazit celý popis

Všechny měděné očkové trubkové koncovky procházejí dodatečným procesem kalení a žíhání při teplotě 700 °C. Tento proces odstraňuje veškeré nečistoty z materiálu, ze kterého je koncovka vyrobena. Kalené koncovky, na rozdíl od nekalených, jsou méně náchylné k praskání a mikropuklinám během lisování, a proto mají lepší provozní parametry. Pro normu DIN 46235 je rozměrová tolerance pro velikost "d1" pro průřezy 10-150 mm2 +/- 0,3 mm, pro průřezy 185-400 mm2 +/- 0,4 mm, pro rozměry 500-625 mm2 +/- 0,5 mm. Tolerance pro rozměr "b" pro průřez 10-70 mm2 je +/- 1 mm, pro průřezy mezi 95 a 625 mm2 je +/- 2 mm. Pro celý rozsah průřezů je rozměrová tolerance pro velikost "l1" +2 mm, pro rozměr "c" -3 mm. Účinnost lisování (upevnění koncovky na kabel) závisí na použití vhodného nástroje a matrice odpovídající průřezu.

materiálelektrolytická měď (dle EN13600)
minimální vrstva pocínování3μm

rozměrová tolerance dle DIN 46235
