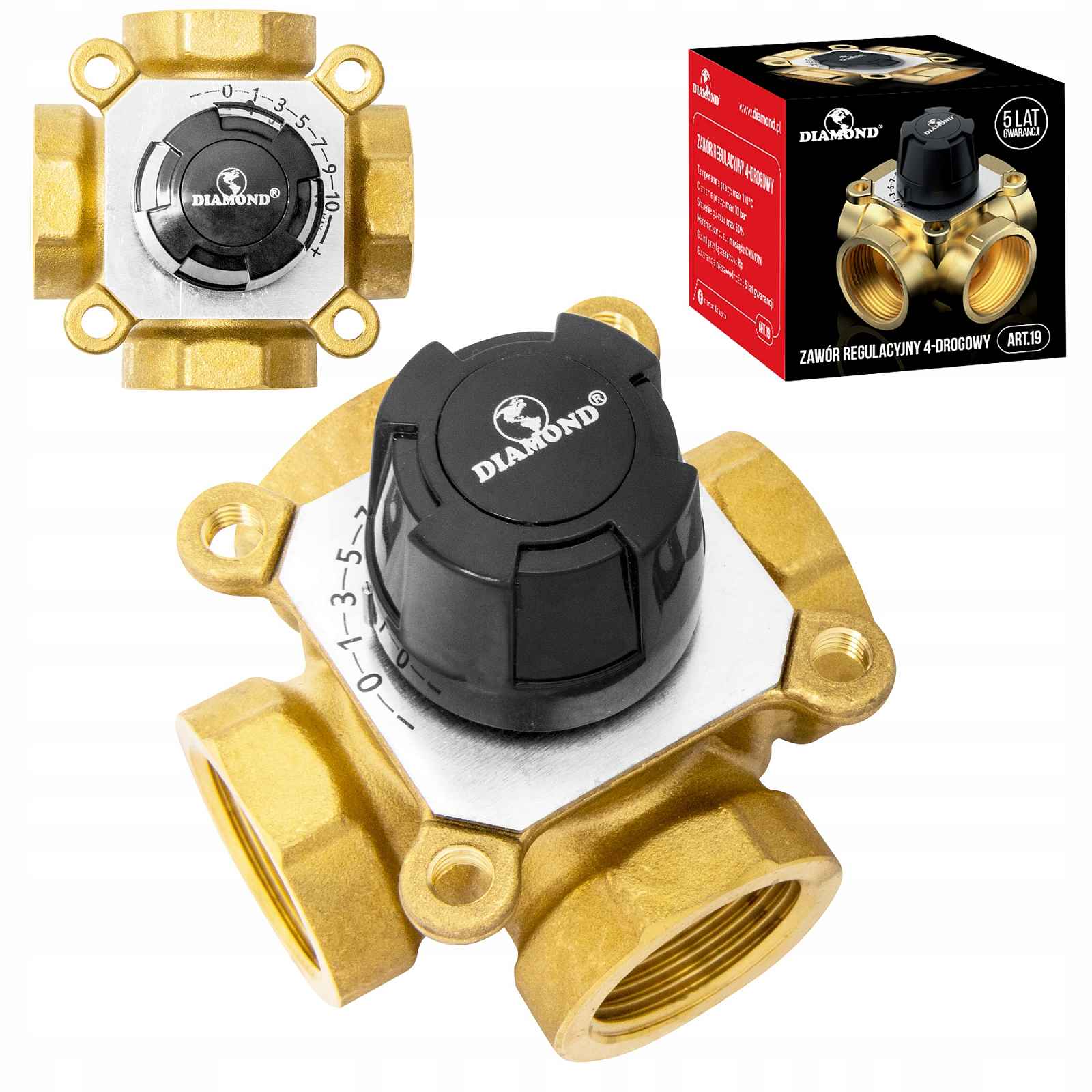

4CESTNÝ Regulační Směšovací Ventil 5/4 Palce
Regulační směšovací ventil 4 silniční 5/4 " DIAMONDRegulační ventily Diamond TYP 19 jsou určeny pro instalaci do systémů ústředního vytápění. Používají se především k míchání horké vody z kotle se studenou vodou ze zpátečky ve správném poměru. Celý popis ↓
Popis 4CESTNÝ Regulační Směšovací Ventil 5/4 Palce
Předmětem aukce je
DIAMANTOVÉ regulační ventily lze také použít jako rozdělovací ventily tam, kde je vyžadováno oddělení proudu vody.
Stupnici polohy ventilu lze převrátit a otočit, což umožňuje změnu polohy ventilu.
Technická data
| Průměr připojení | 1 1/4'' ( 5/4" ) |
| Šířka pásma | 18 KVS |
| Pracovní tlak | ≤ 10 bar |
| Pracovní teplota | ≤ 110 °C |
| Koncentrace glykolu | 50 % |
| Materiál | mosaz |
Zobrazit celý popis
Manuální nebo automatické ovládání
K ventilům lze připojit pohony pro automatizaci provozu ventilů. Tato malá zařízení zajistí hladký chod systému. Můžeme je nastavit na ruční nebo automatický provoz. Pro regulační ventily je třeba zvolit tříbodové pohony. Musíme však pamatovat na výběr vhodného aktuátoru pro typ ovládání, který jsme v systému použili.
Montáž pohonu je poměrně jednoduchá operace. Odstraňte ruční kolo a správně nasuňte a zajistěte pohon na tělese ventilu.Příklady montážních schémat:Rozměr A: Rp 1 1/4'' ( 5/4" )
| Rozměr H | 97 mm |
| Rozměr L | 85 mm |
