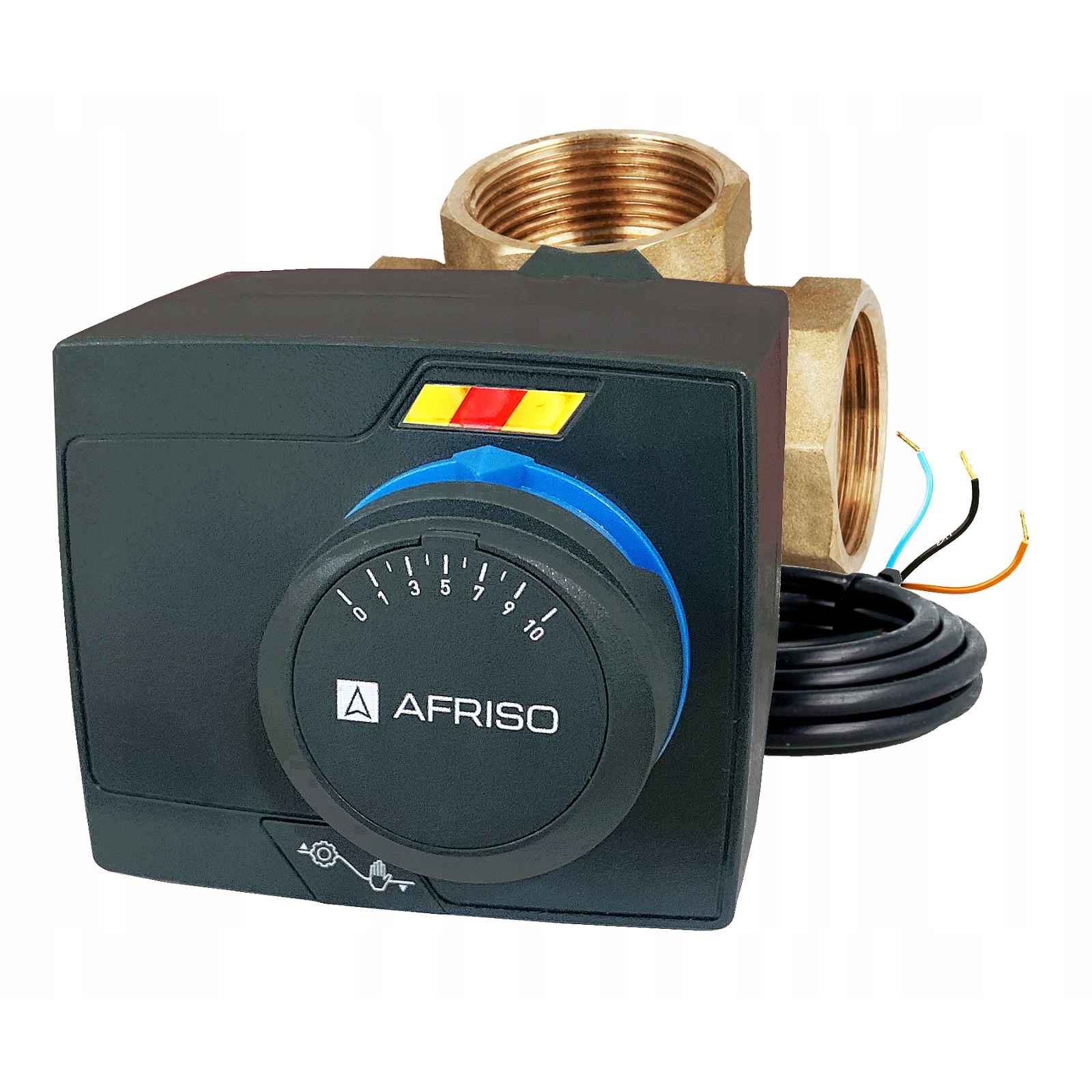

3CESTNÝ Ventil 5/4 Arv 385 Pohon Arm 343 Afriso
Servopohon 3-bod 230V ARM 343 ProClick + Směšovací ventil 3 silniční 5/4 ARV 385 AFRISO ( 1434310/1338510 )Sady nových 3-cestných otočných směšovacích ventilů ARV a nového servopohonu ARM 343 mají široké uplatnění v různých typech topných, klimatizačních a jiných instalací, které využívají nejoblíbenější 3-bodové regulátory. Celý popis ↓
Popis 3CESTNÝ Ventil 5/4 Arv 385 Pohon Arm 343 Afriso
Předmětem aukce je
Sada Afriso
Sady se skládají z nového mosazného 3-cestného otočného směšovacího ventilu ARV a nejoblíbenějšího servomotoru nové generace ARM 343 (230 V AC, 3-bodový, doba otáčení 120 s, kroutící moment 6 Nm). Ventil a pohon jsou namontovány společně v inovativním systému ProClick.
| DN | 32 |
| Kvs | 16 m³/h |
| připojení | Rp1¼ '' |
| maximální teplota | 110°C |
| maximální tlak | 10 bar |
| materiál těla | mosaz |
| Doba otočení o 90° | 120 sekund |
| točivý moment | 6 Nm |
| typ ovládání | 3-bodové |
| délka | 167 |
1. LED diody - Pohon signalizuje směr otáčení pomocí čitelných LED, což umožňuje rychlou diagnostiku jeho činnosti.
Zobrazit celý popis
2. Praktický knoflík - Velký knoflík s přehledným indikátorem nastavení umožňuje snadné a přesné ovládání pohonu v manuálním režimu.
3. Tlačítko provozního režimu - Jednoduše použitelné tlačítko umožňuje změnit provozní režim pohonu z automatického na manuální.
4. Kabel s odnímatelnou zástrčkou - Ovládací kabel je připojen ke skříni pohonu zástrčkou. To usnadňuje instalaci samotného pohonu a elektrické připojení1. Osmihranné plochy na klíč – Osmihranné plochy pro hydraulický klíč usnadňují instalaci ventilu na instalaci
2. Indikátor polohy hlavy ventilu - Tučná část knoflíku ventilu označuje polohu uzávěru uvnitř ventilu. To usnadňuje nastavení a ovládání chodu ventilu.
3. Pohodlný knoflík - Velký knoflík s přehledným indikátorem nastavení umožňuje snadné a přesné ovládání ventilu v manuálním režimu.
4. Oboustranná stupnice - Stupnice na nových ventilech ARV ProClick a pohonech ARM ProClick je vytištěna na obou stranách. Na jedné straně odstupňované od „0 do 10“, na druhé „od 10 do 0“. To umožňuje instalaci ventilu v různých polohách.INOVATIVNÍ systém ProClick:
Inovativní systém ProClick je největší předností nové generace směšovacích ventilů ARV ProClick a elektrických pohonů ARM ProClick.
Díky němu montáž nového pohonu ARM ProClick na nový ventil ARV
ProClick se skládá ze dvou jednoduchých kroků
1. Odstraňte knoflík z ventilu ARV ProClick.
2. Umístění aktuátoru ARM ProClick na něj.
A to vše bez jakýchkoliv dalších komponent nebo nástrojů. Prostě!
Ruční kolo a modrý dorazový kroužek jsou nasazeny na ventil. Pod knoflíkem je vždy našroubovaný adaptér pro elektrické akční členy ARM ProClick. Pohon se instaluje nasunutím přes ventil s adaptérem v poloze vhodné pro uživatele. Chcete-li vysunout pohon z ventilu, stačí stisknout a podržet uvolňovací tlačítko zajišťovacího mechanismu.
