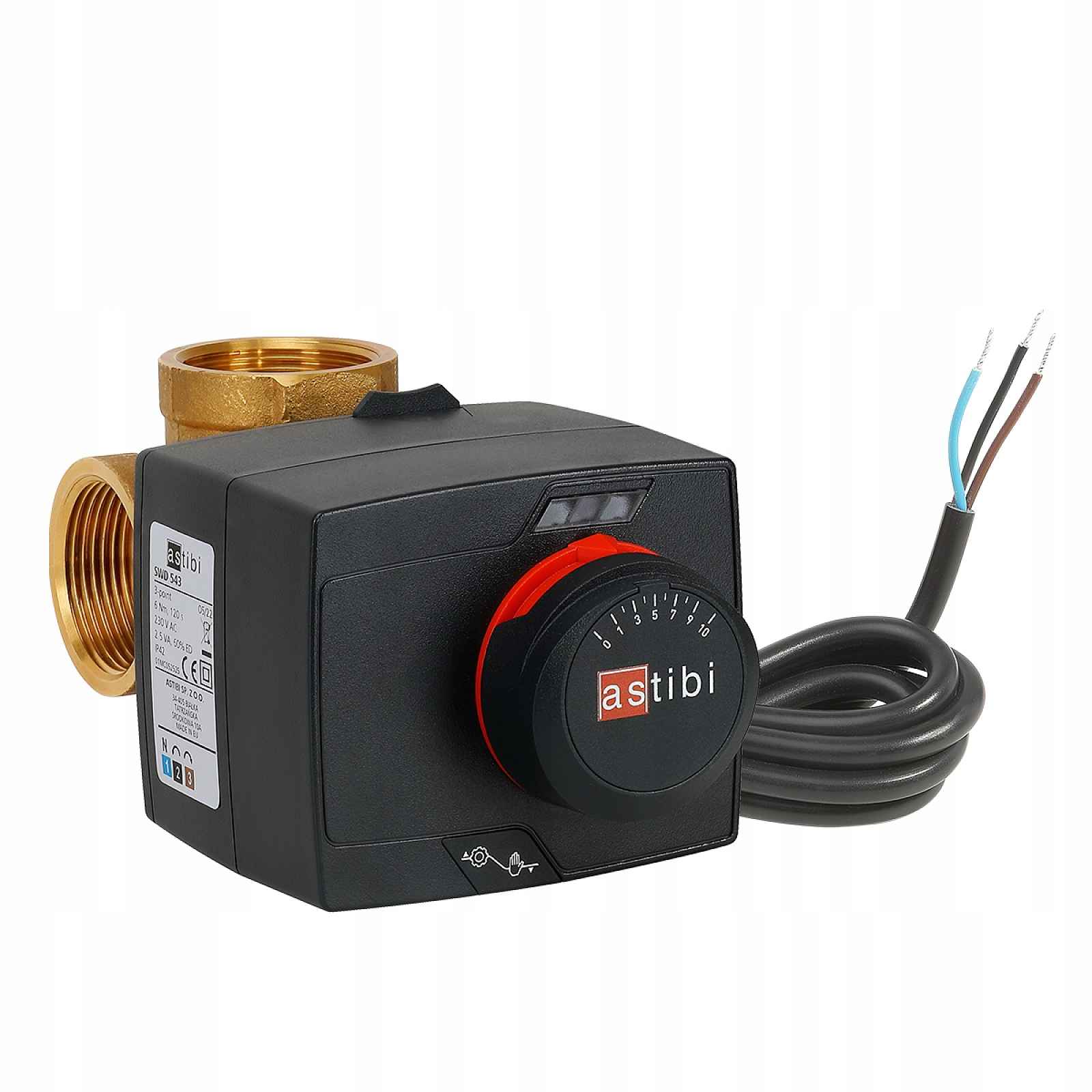

3CESTNÝ Ventil 1 Palec Afriso Servopohon 3BODOVÝ Astibi
Regulační sada 1" s pohonem ASTIBIElektrický pohon SWD 543 2 generace, 3-bodový, 230 V AC, 120 s, 6 Nm, ASTIBITřícestný směšovací ventil ARV AFRISO 1 palecRegulační sady nacházejí široké použití v různých typech topných, klimatizačních a jiných instalací, kde se používají nejoblíbenější 3-bodové ovladače.Sady se skládají z mosazného 3-cestného otočného směšovacího ventilu a nejoblíbenějšího elektrického pohonu SWD 543 nové generace (230 V AC, 3-bodový, doba otáčení 120 s, točivý moment 6 Nm).Ventil a pohon jsou vzájemně namontovány na zámek v inovativním systému Click.Pohon montujeme tak, že jej nasuneme na ventil s adaptérem do pro nás vhodné polohy. Stažení pohonu z ventilu je možné stisknutím a podržením tlačítka pro uvolnění blokovacího mechanismu.1. LED diody – Pomocí čitelných LED diod signalizuje pohon svůj směr otáčení, což umožňuje rychlou diagnostiku jeho provozu.2. Pohodlné otočné ovládání – Velké otočné kolečko s jasným ukazatelem nastavení umožňuje snadné a přesné ovládání pohonu v manuálním režimu.3. Tlačítko režimu provozu – Jednoduché a použitelné tlačítko umožňuje změnu režimu provozu pohonu z automatického na manuální.4. Kabel s odnímatelnou zástrčkou – Ovládací kabel je připojen k krytu pohonu zástrčkou. To usnadňuje montáž samotného pohonu a provádění elektrických spojůTechnické údaje pohonu:napájecí napětí: 230 V ACdoba otáčení o 90°: 120 sekundtočivý moment: 6 Nmtyp ovládání: 3-bodové1. Osmihranné plochy na klíč – Osmihranné plochy na hydraulický klíč umožňují snadnější montáž ventilu na instalaci2. Indikátor polohy obsahuje dřík ventilu – Zesílená část knoflíku ventilu určuje polohu dříku uvnitř ventilu. To usnadňuje nastavení a kontrolu správného fungování ventilu.3. Pohodlné otočné ovládání – Velké otočné kolečko s jasným ukazatelem nastavení umožňuje snadné a přesné ovládání ventilu v manuálním režimu.4. Oboustranná stupnice – Měřítko na nových ventilech ARV ProClick a pohonech ARM ProClick je vytištěno oboustranně. Na jedné straně s měřítkem „od 0 do 10“, na druhé straně „od 10 do 0“. To umožňuje montáž ventilu v různých polohách.Technické údaje ventilu:DN: 25Kvs: 10 m³/hPřipojení: Rp1''maximální teplota: 110 °Cmaximální tlak ventilu: 10 barmateriál těla: mosazPříklady montážních schémat:
