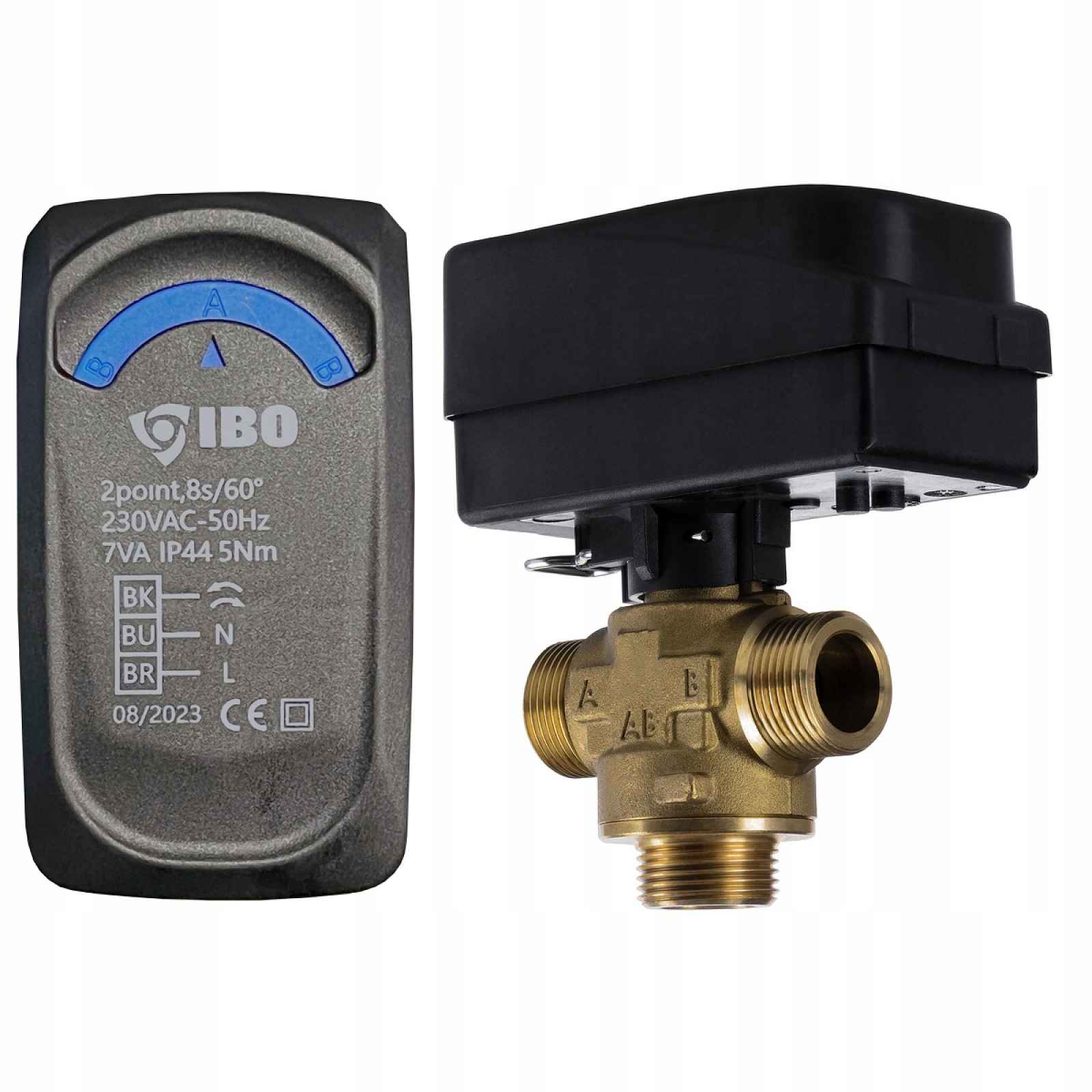

3-CESTNÝ Zónový Ventil 1 1/4 Palce Spínací DN32 Pohon 230V Ibo MIX2
3-CESTNÝ ZÓNOVÝ VENTIL 1 1/4 PALCE SPÍNACÍ DN32 POHON 230V IBO MIX2POPIS Zónový ventil IBO MIX2 slouží ke změně směru průtoku ve vodních, topných a klimatizačních instalacích. Zónový ventil je dodáván s elektrickým ovladačem, který umožňuje automatický provoz podle potřeby regulátoru zařízení, ke kterému je připojen. Pohon ventilu je namontován na ventilu pomocí klipu a nevyžaduje použití žádného nářadí. Kromě toho je pohon IBO vybaven funkcí anti-block, která v případě blokování pohonu mění směr provozu.TECHNICKÉ ÚDAJE POHONUNapětí: 230 V / 50 HzStupeň ochrany: IP44Rozsah provozní teploty: 0-60 °CNapájecí kabel: 3x0,75 mm / 100 cmDoba otáčení / úhel otáčení: 8 s / 60°Materiál pouzdra: PA66+30%GFTočivý moment motoru: 5 NmTECHNICKÉ ÚDAJE VENTILUMax. pracovní tlak: 10 barKVS: DN32 12 m3/hMax. pracovní teplota: 120 °CMax. koncentrace glykolu: až 50%Materiál: CW617NVnitřní prvky: kompozit PPSO-kroužek: PTFETěsnící kroužek: PA66+NEJDŮLEŽITĚJŠÍ VLASTNOSTI ZAŘÍZENÍ Odolnost vůči směsi vody a glykolu s maximální koncentrací 50 % Jednoduché odečítání aktuální polohy ventilu díky indikátoru na pohonu Snadná demontáž pohonu bez použití nářadí, stačí vyjmout kovovou zajišťovací sponu Možnost ručního otáčení ventilu v případě výpadku napájení (po předchozím demontáži pohonu) Díky správné konstrukci vnitřních prvků ventilů odolávají vysokým diferenčním tlakům a omezují riziko zablokování ventilu po dlouhém odstávkovém období v jedné poloze, což zajišťuje jejich bezúdržbovost PŘÍKLADOVÉ SCHÉMA3-cestný spínací ventil lze ovládat regulátorem nebo termostatem, jehož senzor bude umístěn v zásobníku. V prvním případě se ventil přepne na radiátorový okruh nebo na ohřev vody v zásobníku v závislosti na zvolené prioritě na regulátoru. Ve druhém může ohřívat zásobník, pokud teplota vody v něm nahromaděné klesne pod teplotu nastavenou na termostatu.3-CESTNÝ ZÓNOVÝ VENTIL 1 1/4 PALCE SPÍNACÍ DN32 POHON 230V IBO MIX2
