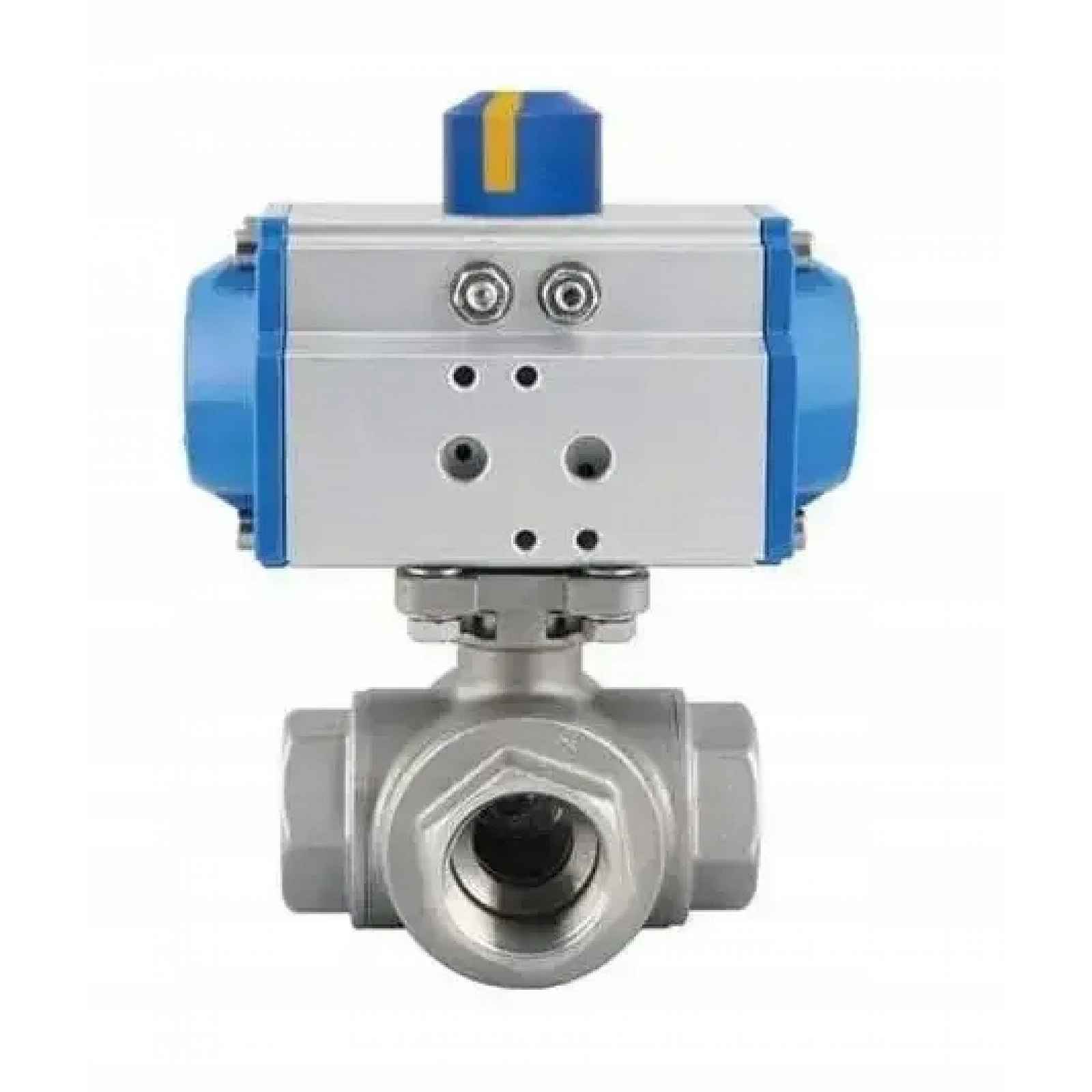

3/4 třícestný pneumatický ventil L, oboustranný, třícestný, s pohonem
3/4 třícestný pneumatický ventil L, oboustranný, třícestný, s pohonemKulový kohout 3/4 palce nerezový, s pneumatickým pohonem, s oboustranným provozem. ⭐⭐⭐⭐⭐ ✅ 3/4palcový třícestný ventil s pneumatickým pohonem, verze ventilu nerezová. Celý popis ↓
Popis 3/4 třícestný pneumatický ventil L, oboustranný, třícestný, s pohonem
Kulička typu „L“ ovládaná pneumatickým pohonem s oboustranným provozem. Pro přepnutí třícestného ventilu je nutné k pneumatickému pohonu připojit buď pneumatické potrubí nebo elektroventil namur a připevnit jej přímo k tělu pohonu.
Údaje o ventilu
| Materiál těla | nerezová ocel CF8M (AISI 316) |
| Materiál kuličky | nerezová ocel |
Těsnění koule TEFLON
Těsnění VITON/TEFLON/EPDM
| Připojení | Vnitřní závit Rp 3/4" |
| Rozsah tlaku | max 63 barů |
- Pracovní teplota od -20 C do +160 C
- Použití pneumatické, vodní, vakuové instalace, neutrální plyny, jiné
- Kula typ L
Zobrazit celý popis
Údaje o pneumatickém pohonu
| Typ | dvoustranné fungování |
| Pracovní tlak | 2-8 bar |
| Médium | vzduch |
| Okolní teplota | -20 °C až + 80 °C |
Jak funguje třícestný ventil s pohonem?Princip fungování třícestného ventilu s pohonem je jednoduchý a vychází z tvaru koule umístěné uvnitř ventilu. Kulička má zářezy ve tvaru velkého písmene L, proto je možné ji nastavit do tří sestav. V prvním z nich je hlavní kanál propojen s levým kanálem a v druhém s pravým kanálem. Třetí nastavení zcela uzavře tok médií, i když se jedná pouze o dodatečné nouzové nastavení. Díky této konstrukci umožňuje třícestný ventil připojení pouze jednoho obvodu s hlavním kanálem v instalaci.Prezentovaná konstrukce může fungovat oběma směry, protože jak z hlavního kanálu média může proudit do jednoho z bočních, tak z vybraného bočního kanálu, lze povolit přístup k hlavnímu. Třícestný ventil s pohonem lze proto použít téměř na jakémkoliv síťovém rozdvojení. Osvědčí se v situacích, kdy má hlavní kanál obsluhovat jeden ze dvou obvodů. Hlavní kanál může také přijímat různé plyny nebo jiná média přiváděná ze dvou nezávislých kanálů. Díky pohonu může každý z procesů probíhat automaticky.
