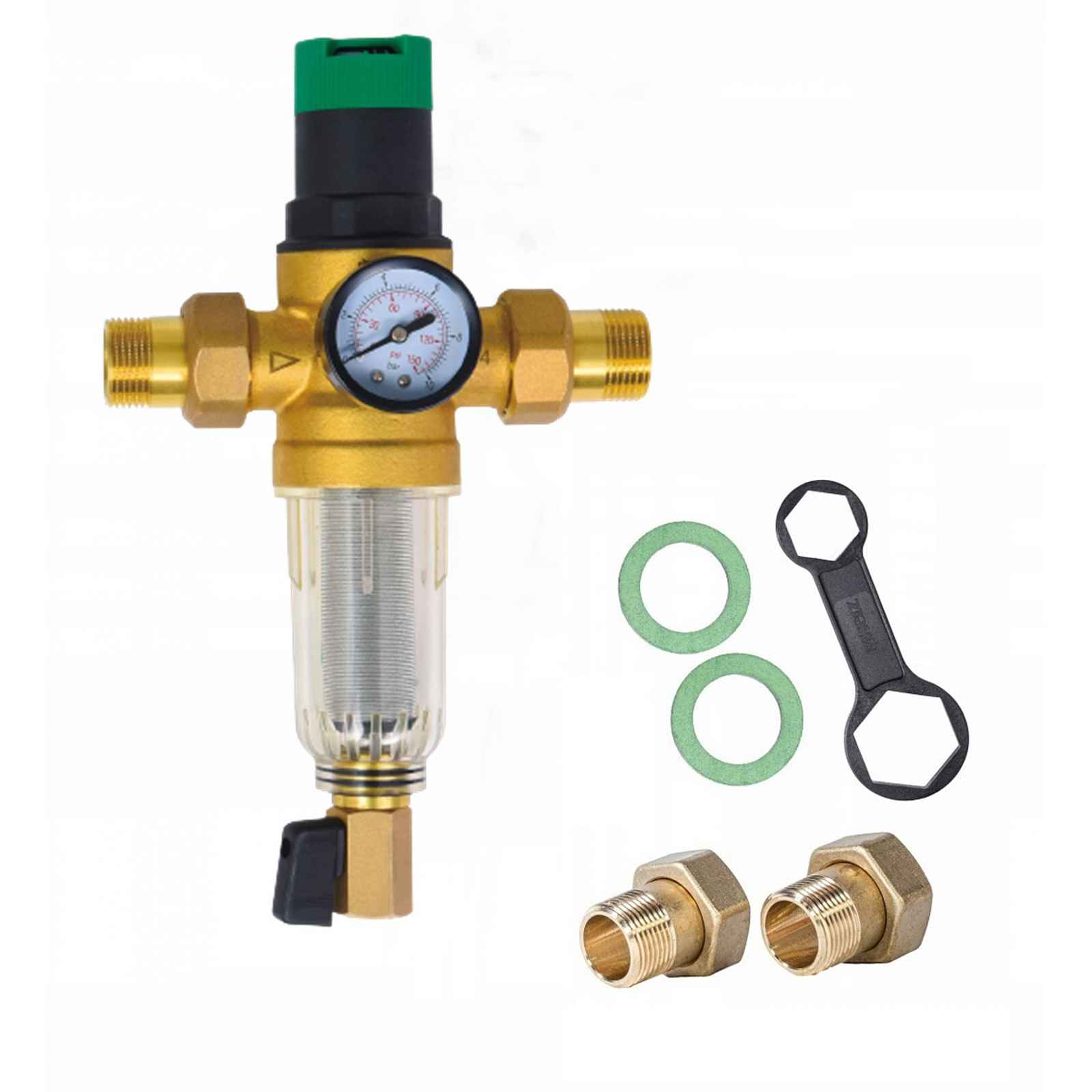

3/4" REDUKTOR TLAKU VODY S SAMOČISTÍCÍM FILTREMRedukce tlaku s filtrem chrání zařízení na pitnou vodu před nadměrným tlakem (snižuje vstupní tlak na provozní úroveň). Výstupní tlak je regulovatelný a nemění se s změnami vstupního tlaku. Regulace se provádí otáčením zeleného knoflíku. Celý popis ↓
Popis 3/4" Reduktor Tlaku Vody Se Samočistícím Filtrem Bw-tech
Otáčení knoflíku ve směru hodinových ručiček zvyšuje výstupní tlak. Otočení nad uvedené hodnoty na stupnici reduktoru tlaku může reduktor poškodit. Doporučujeme maximální výstupní tlak 4 bary pro domácí instalace. Po každém novém nastavení výstupního tlaku musí být regulovaná instalace otevřena a zavřena. Filtr zabraňuje pronikání nečistot, jako jsou částice rzi, zrnka písku a další. Filtr by měl být propláchnut každých 6 měsíců nebo v případě potřeby.
Zobrazit celý popis
Chcete-li filtr vypláchnout, otevřete a zavřete mosazný vypouštěcí ventil 2-3krát.ČINNOST Práce reduktoru během průtoku V případě otevření čerpacího bodu v instalaci převažuje síla tlaku pružiny nad protichůdnou silou tlaku membrány, houbička ventilu se posouvá směrem dolů a umožňuje tak průtok vody. Čím vyšší je potřeba vody, tím nižší je tlak působící na membránu, což umožňuje větší průtok vody přes zařízení. Práce reduktoru bez průtoku V případě uzavření čerpacích bodů v instalaci výstupní tlak stoupá a vytlačuje membránu směrem nahoru. Houba ventilu je uzavřena, což zabraňuje průtoku zařízením a zároveň udržuje tlak na úrovni odpovídající nastavení. Rozdíl síly vytvářené membránou ve vztahu k síle vytvářené pružinou způsobuje uzavření ventilu. Filtrování (čištění vody) Voda vstupující do filtru proniká do filtrační komory a z vnější strany protéká přes filtrační síto, na jehož povrchu se zadržují nečistoty. Filtrační vložka z nerezové oceli o průchodnosti 90 μ m / 125 μ m. Kryt filtru je vyroben z plastu vyztuženého skelnými vlákny, filtrační stínidlo je vyrobeno z vysoce kvalitního průhledného plastu. Vnitřní části jsou vyrobeny z termoplastu odolného proti mechanickým nárazům. Těsnění z elastomeru odolného proti stárnutí.PRVKY REDUKTORUKnoflík pro nastavení tlakuKorpus ventiluManometrZáslepka v místě možného namontování manometru na druhé straně ventiluFiltrační komora s síťovým filtremPološrouby – s přípojkami 1"ROZMĚRY
