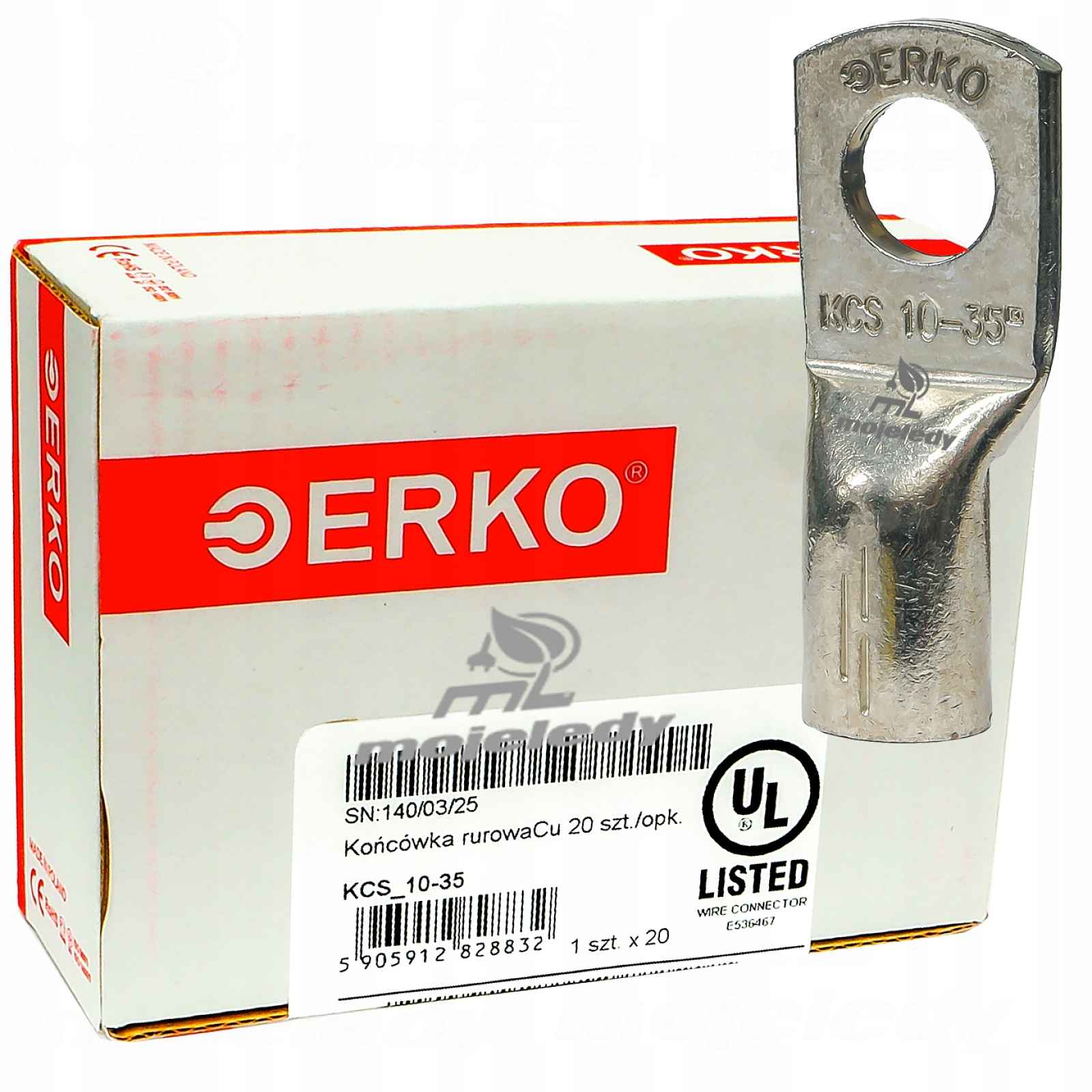

20x Kabelová koncovka měděná pocínovaná Cu 35 mm M10 Erko Kcs

✔ Očková koncovka Cu trubková KCS 10-35 20 KS ERKOTechnické údajeVýrobce: ERKO ✔Produktová řada: KCS ✔Index výrobce: KCS_10-35/20 ✔Kategorie: Měděné očkové koncovky ✔Tvar hrotu Očko ✔ Úhel spojení Prostý ✔Materiál Měď ✔Typ kabelu Vícežilový ✔Jmenovitý příčný průřez [mm2] 35 ✔ Velikost metrického závitu přípojky 10 ✔ materiál: měď ✔povrchová úprava: cín ✔ Měděné očkové koncovky řady DIN (galvanicky pocínované) vyhovující normě DIN 46235 pro lisování. Umožňují zakončení žil měděného kabelu, nacházejí použití tam, kde je potřeba připojit kabel k např. rozvaděč, sběrná lišta nebo jiné zařízení pomocí šroubové svorky. Použití očkových koncovek DIN zvyšuje bezpečnost a trvanlivost tohoto typu spojů. Na rozdíl od pájených spojů snižuje použití očkových koncovek riziko přehřívání žil a izolace. V případě lisování sektorových žil je třeba je přeformovat „na kruh“. ✔Všechny měděné očkové koncovky trubek procházejí dodatečným procesem zpracování kalení a vypalování při teplotě 700 °C. Tento proces způsobuje odstranění všech nečistot z materiálu, ze kterého je koncovka vyrobena. Kalené hroty jsou na rozdíl od nekalených konců méně vystaveny vzniku prasklin a mikrotrhlin během jejich lisování, a mají tak lepší provozní parametry. Pro DIN 46235 je rozměrová tolerance pro velikost "d1" pro sekce 10-150 mm2 +/- 0,3 mm pro sekce 185-400 m2 +/- 0,4 mm, pro rozměry 500-625 mm2 +/- 0,5 mm, tolerance pro rozměr "b" pro průřez 10-70 mm2 je +/- 1 mm, pro průřezy mezi 95 a 625 mm2 je +/- 2 mm pro celý rozsah průřezů, rozměrová tolerance pro rozměr "l1" je +2 mm, pro rozměr "c" -3 mm. Účinnost lisování (upevnění koncovky na kabelu) závisí na použití vhodného nástroje a matrice přizpůsobené průřezu. ✔materiál: elektrolytická měď (v souladu s EN13600) ✔minimální vrstva pocínování: 3μm ✔Rozměrová tolerance dle DIN 46235 ✔
