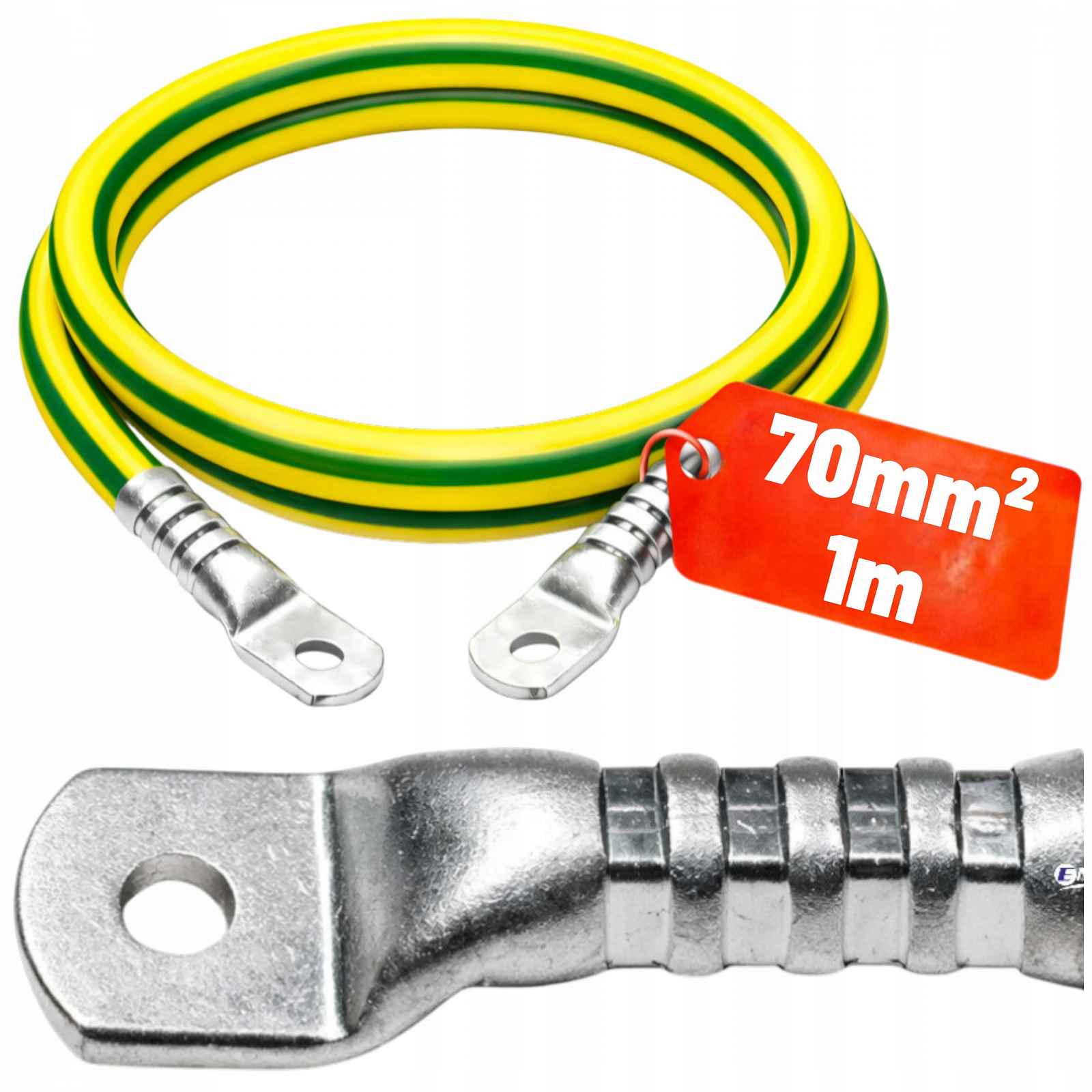

Profesionální hotový zemnící kabel 70 mm2 / M8 – 1 m pro průmyslové použití✅ KABEL / Zemnící kabel Lgy – 1 m s profesionálně upnutými kabelovými koncovkamiKABEL – MADE IN POLANDGALVANICKY POCÍNOVANÉ KABELOVÉ KONCOVKY SPLŇUJÍCÍ NORMU DIN – VYROBENO V NĚMECKUSYSTÉM KRIMPOVANÝCH SPOJŮ 13 TUN – VYROBENO V NĚMECKUPočet svorek na fotografiích je ilustrativní – závisí na požadavcích dané velikosti kabelové koncovky podle NORMY DINVSAĎTE NA KVALITU SPOJENÍ KLAUKE – VÍCE NEŽ 100 LET ZKUŠENOSTÍ NA SVĚTOVÝCH TRZÍCH✅ Technické údajeIndex: KG1-70LGY-ŽO-D70M8-1mKoncovky: očkové koncovky 70 na zub M8 DIN 46235ELEKTROHYDRAULICKÉ UPEVNĚNÍ: 13 TUNDélka kabelu: 100 cm +/- 1%Jmenovitý průřez žíly [mm2]: 70Přibližný vnější průměr [mm]: 13,6Izolace žil: PVCBarva izolace: žlutozelenáJmenovité napětí: 450/750 VNešíří plamen podle normy EN 60332-1-2Přípustná teplota pevně položeného kabelu [°C] až 70Přípustná teplota pevně položeného kabelu [°C] od -40Norma PN-EN 50525-2-31:2011, PN-87/E-90054Žíla: měděná vícedrátová, ohebná, třída 5, podle normy PN-EN 60228:2007Množství zatlačte: podle velikosti kabelové koncovky✅ PROFESIONÁLNÍ KRIMPOVÁNÍ KONCŮ – TO JE NAŠE VÁŠEŇPo přípravě spojovacího prvku a žíly lze zahájit proces krimpování. Správné a úhledné upnutí kabelových koncovek bez nedostatečného upnutí nebo nadměrného stlačování je možné pouze tehdy, pokud je použit vhodný nástroj. Jinými slovy, kabelová koncovka i krimpovací nástroj by měly být součástí jednoho systému: je třeba použít kabelovou koncovku, spojovací materiál a nástroje od stejného výrobce.Správně vybrané komponenty nástrojů a správné upnutí zabraňují vzniku nadměrného odporu a z něj vyplývajících zvýšených teplot, které mohou v nejhorším případě způsobit požáry.Pro výrobu kabelů se používá šestihranná svorka. Jednoznačnou výhodou šestihranného svorníku je centrální přiložení síly při krimpování, rovnoměrně ze všech stran a působící na velkou kontaktní plochu. Zároveň jsou jednotlivé dráty rovnoměrně deformovány bez jejich poškození.V případě krimpovaných kabelových koncovek počet požadovaných svorek podle normy DIN 46235 udává označení na kabelové koncovce a na spojovacím prvku.✅KABEL A KABELOVÁ KONCOVKA: IDEÁLNÍ SPOJENÍVýběr vhodné kabelové koncovky závisí také na třídě žíly, která má být podrobena zpracování. V nabízeném produktu byly použity kabelové koncovky:Žíly třídy 5 – Upínací kabelové koncovky podle normy DIN 46235Norma DIN 46235 definuje oblasti použití, rozměry a označení krimpovaných kabelových koncovek. Upínací kabelové koncovky splňující uvedenou normu mohou být použity pro jednožilové, vícežilové, ohebné a velmi ohebné žíly. Konstrukci žíly definuje norma DIN EN 60228 (IEC 60228)✅ KVALITA A TRVANLIVOST:NA TESTOVACÍM STANOVIŠTIKoncovky kabelů musí prokazovat shodu s normami i z hlediska elektrických a mechanických vlastností. V tomto případě je příslušnou normou IEC 61238, část 1. Jedná se o mezinárodní normu, která definuje zkoušky, které musí projít elektrickým připojením, aby byl zajištěn nepřetržitý a spolehlivý provoz při zamýšleném použití.Elektrické připojení proto musí projít řadou různých zkoušek. Kromě mechanické zkoušky tahem bylo předpokládáno také testování elektrické pevnosti.V rámci individuálních projektů elektrických spojů provádíme také zkoušky pevnosti v tahu.Kvalitu kabelových koncovek lze určit již na základě samotného vzhledu. Žádné otřepy a rovnoměrně ploché ploutve konců jsou známkami vysoké kvality výrobku – stejně jako čisté konečné opracování sekce s trubkou.✅ SHRNUTÍ / VSAĎTE NA BEZPEČNOST A JISTOTU
Spolehlivost a tím i odpovídající kvalitu kabelového spojení lze zaručit pouze tehdy, pokud je krimpování prováděno optimálním způsobem. Předpokladem je použití správného nástroje a vhodné kabelové koncovky. Dalším důležitým bodem je zajištění ideálního přizpůsobení matrice k krimpování a kabelové koncovce. V opačném případě může dojít k nedostatečnému nebo nadměrnému sevření. Obě tyto chyby mohou mít obrovský vliv na bezpečnost.
V zásadě každá vadně vyrobená svorka s sebou nese bezpečnostní riziko a představuje potenciální nebezpečí, které by nemělo být podceňováno. K vyřešení tohoto problému se vždy doporučuje používat systém, který byl testován výrobcem. Kromě toho musí být k dispozici jasné pokyny pro práci s kabelovými koncovkami, krimpovacími maticemi a nástroji. Vždy je třeba dodržovat jejich záznamyKabel je kompletován individuálně na objednávku zákazníka.Kompletaci zahájíme až po jejím složení s ohledem na
