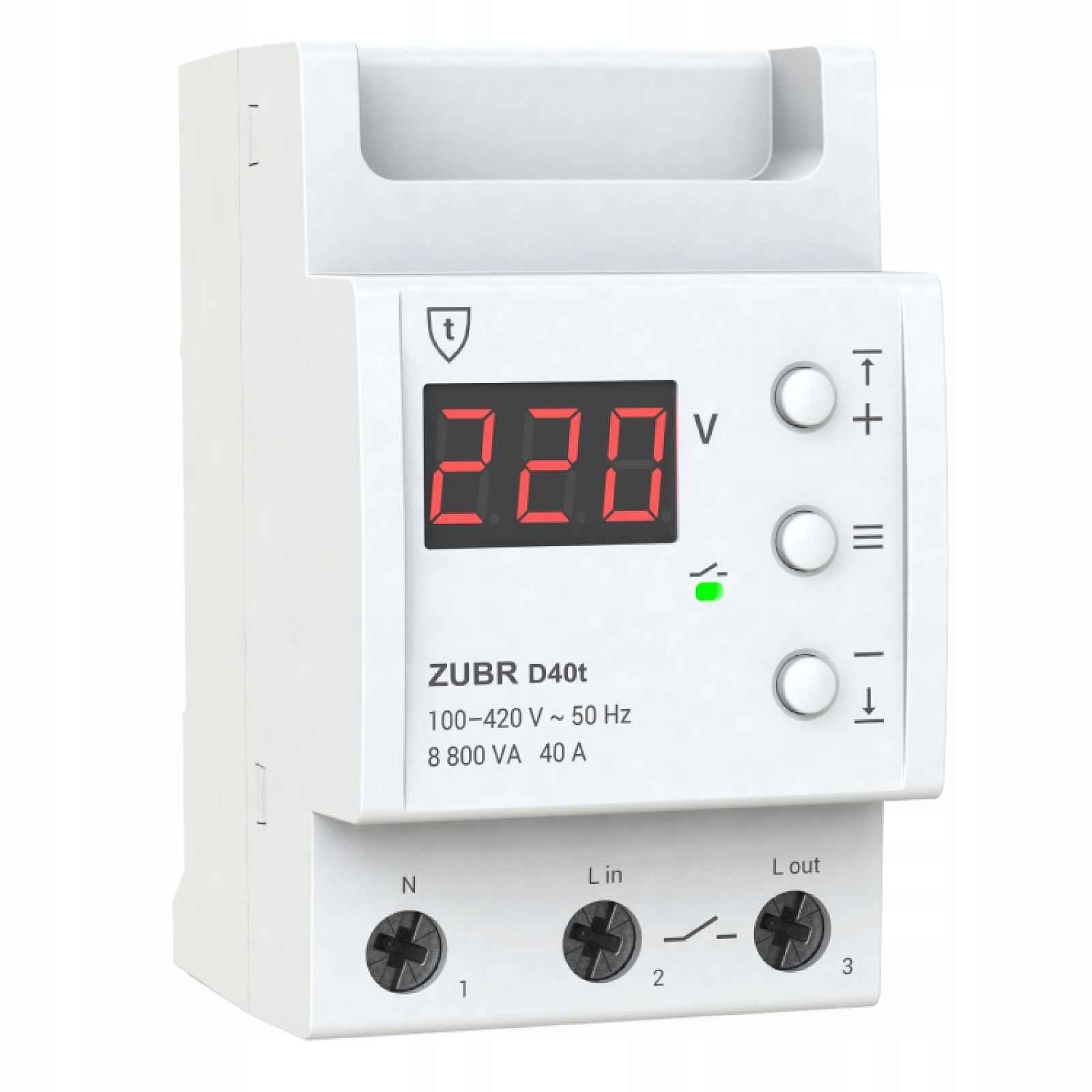

Zubr D40t jednofázový napěťový relé
Pokročilé ochranné zařízení pro sítě 230V AC s TrueRMS měřením, tepelnou ochranou a nastavitelnými časovači zpoždění. Navrženo k ochraně citlivých zařízení před kolísáním napětí. Celý popis ↓
Popis Zubr D40t jednofázový napěťový relé
Jednofázový přepěťový relé ZUBR D40t s tepelnou ochranou
Klíčové vlastnosti
| Technologie TrueRMS | Přesné měření napětí i při nesinusových průbězích. |
| Tepelná ochrana | Automatické vypnutí při vnitřní teplotě 80°C |
| Zero-Cross Switching | Snižuje obloukové výboje na kontaktech, prodlužuje životnost relé |
| Nastavitelná zpoždění | Časovač startu (3-600s) s detekcí stabilizace napětí |
| Záznam událostí | 50-položková nevolatilní paměť pro analýzu událostí |
| Profesionální režim | Nastavitelné zpoždění sepnutí pro stabilní odchylky napětí |
Zobrazit celý popis
Technická specifikace
| Jmenovitý proud | 40A (špičkově 50A po dobu 10 min) |
| Rozsah napětí | 100-420V AC |
| Ochranné prahy | 120-210 V (nízké), 220-280 V (vysoké) |
| Doba odezvy (podpětí) | ≤1.2s |
| Doba odezvy (přepětí) | ≤0.04s |
| Zpoždění restartu | 3-600 s (doporučeno 120-180 s pro kompresory) |
| Výkon | 8,800VA |
| Typ relé | Polarizované elektromagnetické |
| Spotřeba energie v pohotovostním režimu | ≤76mA |
| Kapacita svorek | Vodiče do průřezu 16 mm2 |
| Mechanická životnost | 500 000 cyklů (bez zátěže) |
| Elektrická životnost | 10 000 cyklů (jmenovitá zátěž) |
| Rozměry | 53×85×66mm (1 DIN modul) |
| Hmotnost | 210g ±10% |
Detaily ochrany
Řízení teploty
Integrovaný teplotní senzor spustí vypnutí při 80°C s automatickým resetem při 60°C. Zero-cross spínání snižuje produkci tepla během provozu.
Sekvence spouštění
Po normalizaci napětí spustí relé odpočet (nastavitelný 3-600s) před opětovným připojením. K dispozici jsou dva režimy zpoždění: od okamžiku stabilizace nebo od okamžiku sepnutí.
Instalace a ovládání
- Montáž na DIN lištu 35 mm (šířka jednoho modulu)
- Krytí IP20 (vyžaduje krytí IP55 pro vlhká prostředí)
- Rozhraní se třemi tlačítky a digitálním displejem napětí
- Kompatibilní s automatizačními systémy Hager a Schneider
- Schémata zapojení ke stažení
Obsah balení
- Reléová jednotka ZUBR D40t
- Záruční list
- Technický pas
- Návod k použití
- Montážní příslušenství
- Produktové balení
