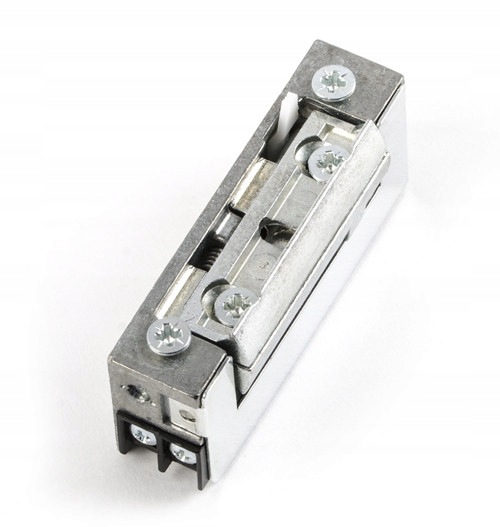

ZÁVĚS ELEKTRA R5 24V s aretací R5-24.20
ELEKTRA – PLUS
ZÁVĚS ELEKTRA R5 24V s aretací R5-24.20
Model: R5-24.20 Určení
Závěs R5 je určen pro dálkové otevírání levých a pravých a dvoukřídlých dveří a branek. Spolupracuje s západkovým nebo zacvakávacím zámkem.
Pro přizpůsobení závěsu R5 pro spolupráci s dveřmi z hliníkových a PVC profilů byla výška elektromagnetického závěsu snížena z 21 mm ve verzi R4 na 16,5 mm v R5. Posunutí osy otáčení závory směrem dolů umožnilo dosáhnout efektu obvodového pohybu závory, což umožňuje montáž elektromagnetického závěsu při menším podříznutí zárubně.
Výhodou závěsu jsou malé rozměry, symetričnost, díky které lze odrůdu namontovat na levé i pravé dveře a větší jistota provozu i v případě pokřiveného rámu nebo pokřivených dveří. Závěs R5 lze namontovat se standardními štítky firmy „Elektra Plus
Symetrická konstrukce a malé rozměry umožňují použití pro systém posuvných vrat.
Závěs R5 může spolupracovat s instalací interkomu na všech typech vchodových dveří.
Je vyroben z materiálů odolných vůči korozi, takže může být instalován mimo budovy, ale měl by být chráněn před zaplavením, povětrnostními vlivy a nátěrem barvou.
Technické údaje
vnější rozměry pouzdra: 16,5 x 29 x 68 mm
hmotnost: 0,13 kg
přípustný tlak na dveře při uvolnění západky: 30 N (3 kG)
přípustné zatížení dveří působících na závěs: 3000 N (300 kG)
Jmenovité napětí U:24 ± 2V
přípustná doba nepřetržitého provozu: 30 min.
západka: nastavitelná v rozsahu 3 mm umožňuje regulaci vůle
