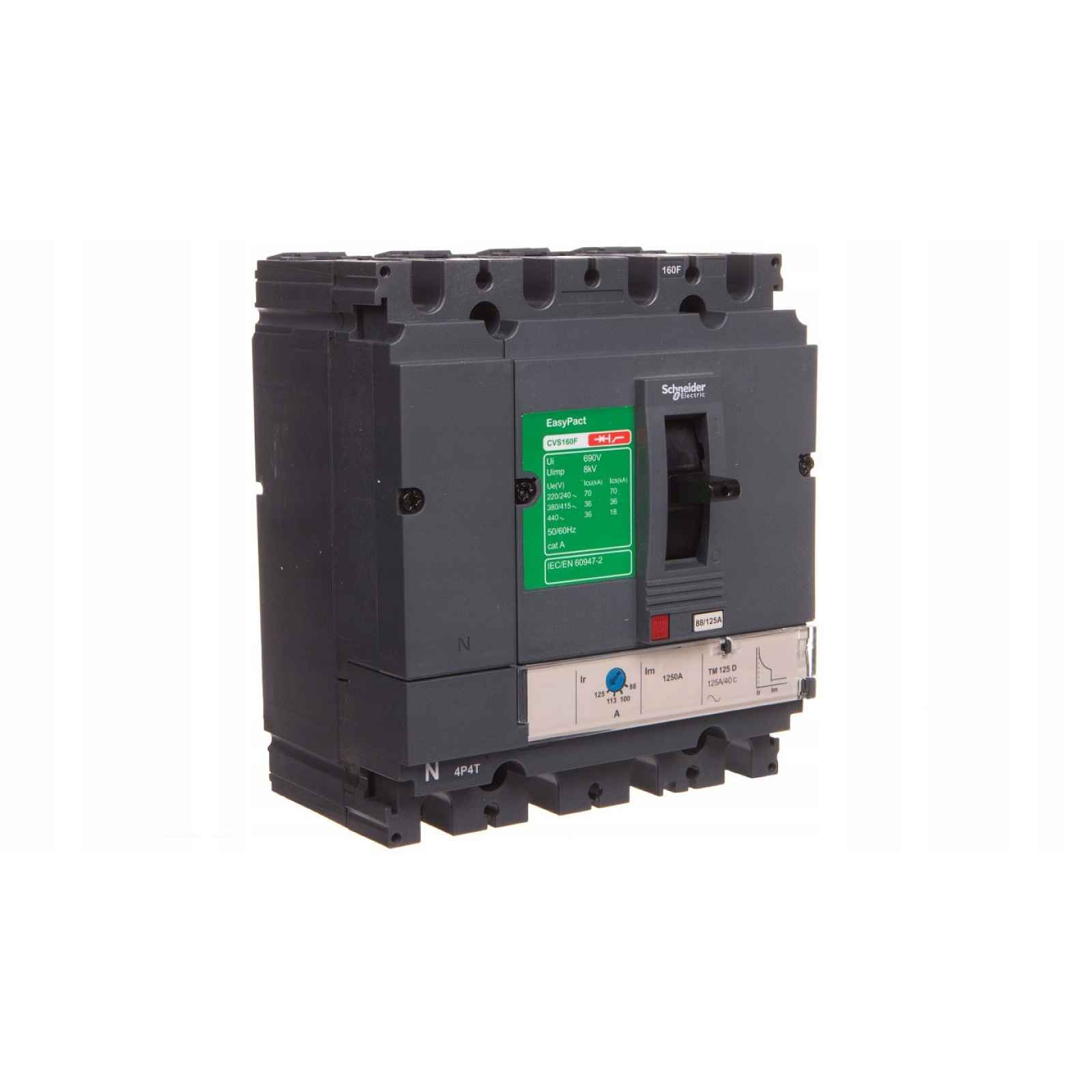

Vypínač, odpojovač výkonu 125 A, 4P 36 kA LV516352, CVS160F, TM125D Schneider
Vypínač, odpojovač výkonu 125A, 4P 36kA LV516352, CVS160F, TM125D SchneiderKompaktní spínač řady EasyPact CVS představuje na míru šité řešení pro zabezpečení malých a středních odběrů jak obecného, tak motorového. Celý popis ↓
Parametry
| Značka: | Schneider Electric |
Popis Vypínač, odpojovač výkonu 125 A, 4P 36 kA LV516352, CVS160F, TM125D Schneider
Fotoaparáty jsou k dispozici ve verzi s termomagnetickou ochranou nebo v odpojovací verzi bez bezpečnostních prvků.Systém hlavních kontaktů (dvojité otočné) zajišťuje rychlé vypnutí zkratových proudů a zhasnutí oblouku. Mimo jiné díky tomu zkratový proud Isc = 100% Icu. Použití napěťových cívek umožňuje nouzové vypnutí.Každý EasyPact CVS lze vybavit modulem Power Tag pro měření základních elektrických veličin.
Zobrazit celý popis
Čtyřpólová verze může pracovat s proudovým modulem Vigi.EasyPact CVS lze instalovat na stejných montážních deskách jako fotoaparáty Compact NSX. Vypínače podle normy PN-EN60947-1. Elektrické příslušenství je také kompatibilní s řadou Compact NSX. Vypínače podle normy PN-EN60947-1.Kompaktní spínač s jednoduchou konstrukcí a možností nastavení pro proudové přetížení Ir v rozsahu 0,7 až 1 InMožnost použití růstových, atrofických spouštěčů a pomocných kontaktů OF a SD.Ovládání pomocí znakového nebo příslušenství otočného nebo motorového pohonu.Připojení přímo kabelovými koncovkami nebo doplňkovými přípojkami.Napájení je možné shora nebo zdola.Příslušenství kompatibilní s řadou Compact NSX. Vypínače a odpojovače výkonu EasyPact CVS jsou velmi dobrou alternativou pro náročné instalatéry s omezeným rozpočtem. Řešení navržené na míru zajistí správné zabezpečení elektrické instalace. EasyPact CVS lze úspěšně použít v obecných i specializovaných aplikacích pro ochranu motorů. Široký výběr pomocného příslušenství umožňuje rozšířit funkce o další signalizaci a pohodlný způsob zapínání pomocí otočného nebo motorového pohonu. Použité termomagnetické spouštěče zaručují bezporuchový provoz a optimální cenu za zajištění vysokého výkonu. Díky fenoménu kaskádovitosti umožňuje EasyPact CVS další optimalizaci instalace, zatímco selektivní tabulky umožňují správný výběr zabezpečení z hlediska správného provozu v instalaci.Technické údaje:Stupeň ochrany (IP): IP40Počet pólů: 4Rozsah nastavení okamžitého zkratového spouštěče [A]: 125Jmenovitý trvalý proud Iu [A]: 125Rozsah nastavení spouštěče přetížení [A] od: 62,5Typ připojení hlavního obvodu: Šroubové připojeníRozsah nastavení spouštěče přetížení [A] až: 125Rozsah nastavení okamžitého zkratového spouštěče [A] od: 87,5Připojení hlavních obvodů: VpředuS podpěťovým spouštěčem: ✔S indikátorem vypnutí: ✔Vhodné pro montáž na DIN lištu: ✘Integrovaná ochrana proti zemnímu zkratu: ✘Jmenovitá zkratová spojovací kapacita Lcu při 400 V, 50 Hz [kA]: 36Počet pomocných spínacích kontaktů:5Konstrukce zařízení: pevně upevněné zařízeníTyp spínacího prvku: PákaVolitelný motorový pohon: ✔Vestavěný motorový pohon: ✘
