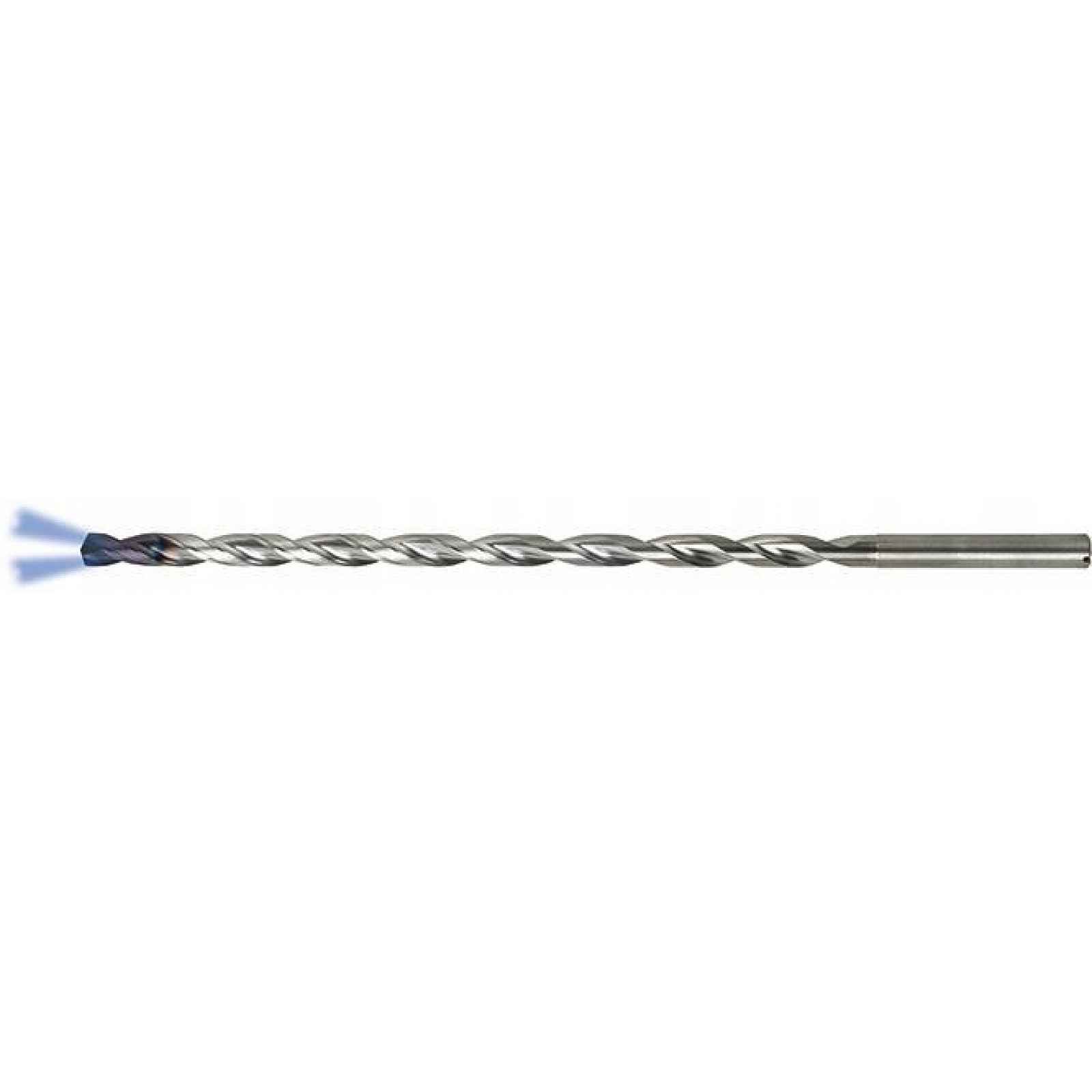

Vrták do otvorů WN9065110100000 TiALN, uchopovací

Název produktu: Vrták do gl. otvory WN9065110100000 TiALN, úchyt HA, chlodz.wewn.VHM 10,00 mm GÜHRINGVýrobce: GÜHRINGČ.: 4031093779623Popis produktu:Vrták do hlubokých otvorů, 20 x DPrůběh operace RT 100 T:• Frézování povrchu v pravém úhlu k ose vrtáku během vytváření otvoru.• Provedení válcového pilotního otvoru (tolerance F9) s minimální hloubkou 1 x D.• Vstup do pilotního otvoru rychlostí cca 300 otáček /min při f = 500 mm/min.• Nastavení tlaku chladicí kapaliny a rychlosti otáček.• Nepřerušované vrtání do plné hloubky bez cyklu odvádění třísek.• U průchozích otvorů s šikmým výstupním otvorem je třeba posuv snížit na 40 % přibližně na 1 mm před propíchnutím.• Po dosažení hloubky vrtání vypněte otáčky a přívod chladicí kapaliny, výstup z vyvrtaného otvoru při rychlých otáčkách.• Konvenční mazání chladicí kapalinou při tlaku nejméně 40 barů.Upozornění: vrtáky lze opakovaně brousit.Všechny vrtáky do hlubokých otvorů musí být při zavádění do materiálu vedeny.Vrtáky nemohou volně pracovat v pracovním prostoru stroje při plné rychlosti otáčení.Provedení: pravotočivé. Speciální tvar drážky s dvojitou fází a speciálním broušením. Spirálové drážky pro přívod chladicí kapaliny Boční úhel náběhu 30°, tloušťka jádra větší než normální, bez konvergence. Vrták s velmi dobrými samostředícími vlastnostmi.Použití: pro otvory s velmi úzkými tolerancemi průměru a velmi vysokou kvalitou povrchu. Určeno pro vrtání velmi hlubokých otvorů max. 20 x D, s vysokou řeznou rychlostí. Používají se zejména pro krátkodobé materiály, jako je ocel, šedá litina, vylepšená šedá litina, tvárná a perlitická litina a slitiny hliníku s vysokým obsahem křemíku. ParametryOcel < 700 N/mm2: 110Ocel < 1000 N/mm2: 88Litina GG/GTS: 100GGG litina: 80Slitina mědi: 120Ocel < 1400 N/mm2: 70INOX ferit. /martenz. : 100INOX austenit. : 70Celková délka l1: 271 mmDélka spirály l2: 227 mmOcel < 55 HRC: 50Ø m7/h7: 10,0 mmDélka úchopu l3: 40 mmØ úchop h6: 10 mmOcel < 1400 N/mm2 f: 0,250 mm/ot. V případě jakýchkoliv dalších dotazů zůstáváme vám k dispozici.Poskytujeme pomoc a radu. Jsme k dispozici prostřednictvím kontaktního formuláře.Hezký den,Skupina Z.H.U. TOMBUD
