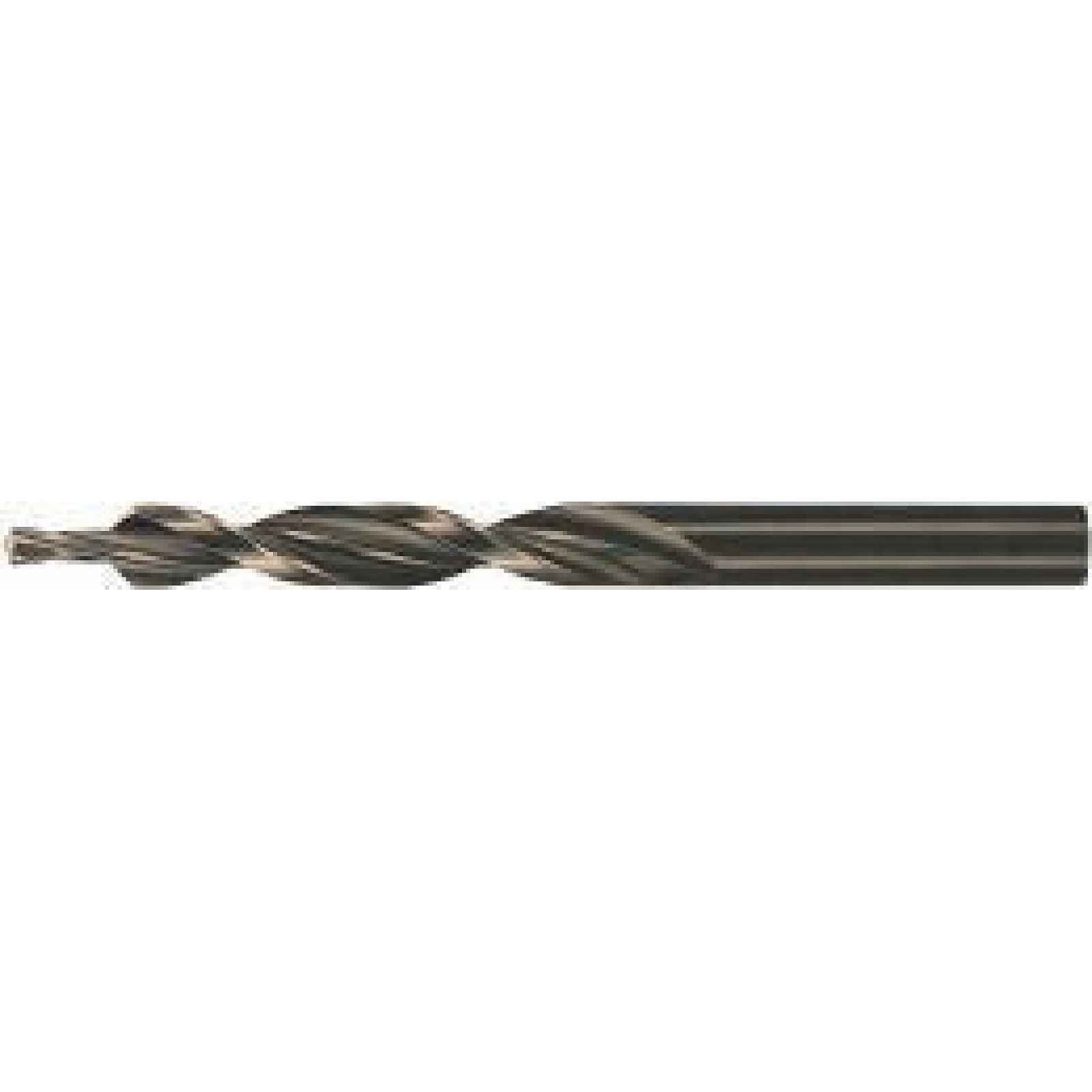

Vícevrstvý stupňovitý vrták DIN8374 Hss 90 M1

Víceúrovňové stupňovité vrtáky DIN8374 HSS 90 M10 FORMATVrták s vícestupňovým lysinovým vrtáním, 90°, pro průchozí otvory Provedení: profil broušený, pravoúhlý, s přesným zabroušením špičky. Boční úhel náběhu, tloušťka a konvergence jádra jsou normální. Otvor pod závit a prohloubení jsou prováděny přesně souosě v jednom pracovním průchodu. Tolerance průměru: d 1 = h9 d 2 = h8 Provedení: DIN 8374, úhel prohloubení 90°, přesná kvalita. Použití: pro průchozí otvory pro šrouby podle DIN EN 20273 a prohlubně pro hlavy šroubů 90°. Tvar A a B, podle DIN 74, část 1. Pro šrouby podle DIN 963 a DIN 964. Vrtáky s úchytem a kuželem Morse DIN 8375 jsou k dispozici na vyžádání.Parametry Hliník < 8% křemíku: 40 Pro závit: M10 Celková délka l1: 198 mm Délka spirály l2: 135 mm Délka stupňů l3: 23 mm INOX austenit. : 6 INOX duplex: 5 INOX ferit. /martenz. : 8 Ø vrtáky d1 x Ø prohlubovače d2: 10,5 x 19,0 mm Ocel < 1000 N/mm2: 20 Ocel < 1400 N/mm2: 16 Ocel < 700 N/mm2: 25 Slitina mědi: 60 Litina GG/GTS: 20 GGG litina: 16
