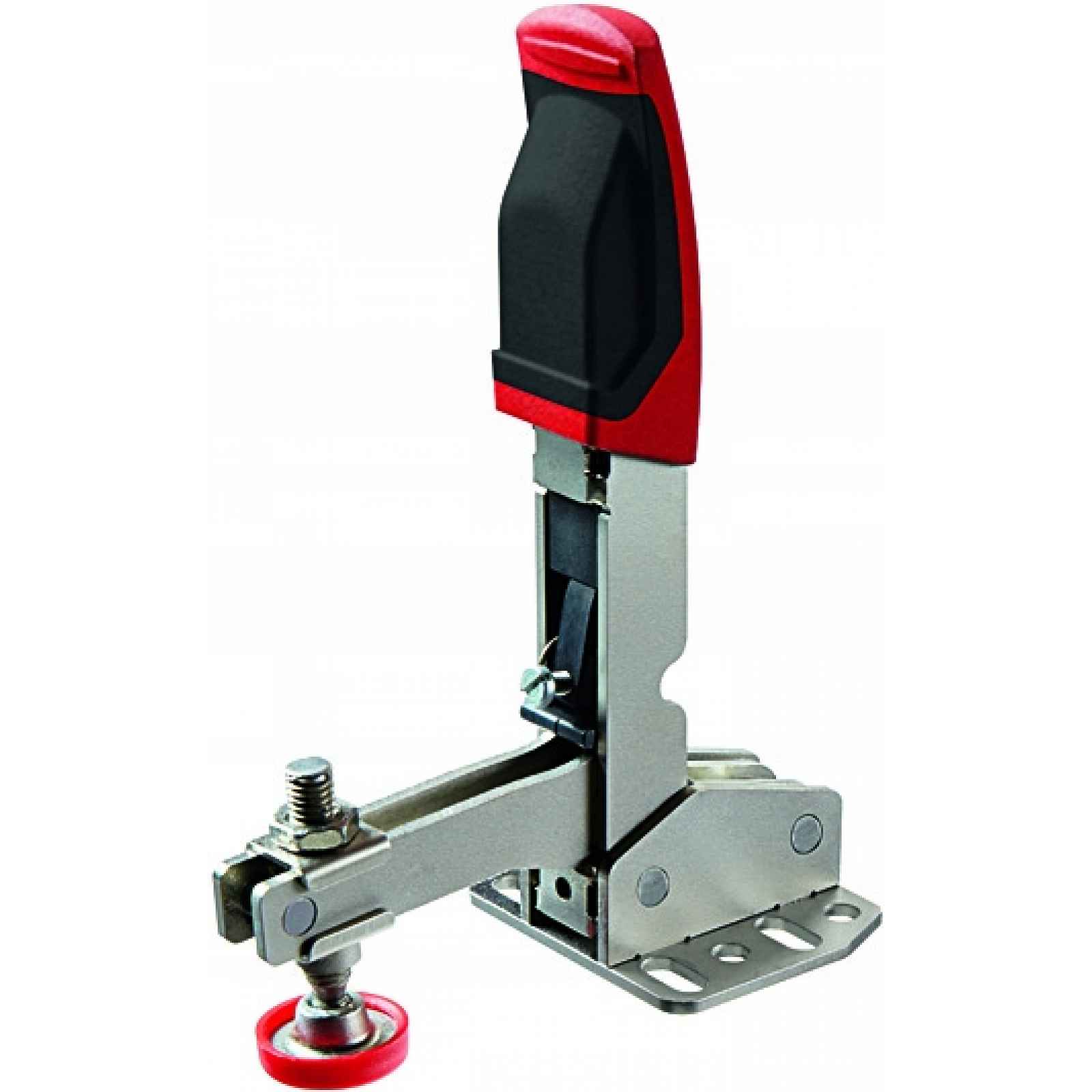

Svislá svorka s otevřeným ramenem a vodorovnou základnou Výrobce: Bessey Symbol: STC-VH50 Rozsah nastavení: 35 mm Vlastnosti Páka je v zavřené poloze umístěna svisle Automatické plynulé nastavení výšky upevnění až do 35 mm při téměř nezměněné přítlačné síle – nevyžaduje ruční nastavení přítlačného šroubu Přítlačná síla nastavitelná v rozsahu až 2 500 N v závislosti na nastavení přítlačného šroubu v kloubu Pevná a tuhá konstrukce z vysoce kvalitního plechu zaručující dlouhou životnost přítlaku Základna s roztečí upevňovacích otvorů v mm a palcích Dvoukomponentní rukojeť z vysoce kvalitního plastu odolného vůči olejům Určení Materiály: Dřevo – Dřevo: ●●● Dřevo – Ocel: ●●● Dřevo – jemné materiály: ● Dřevo – Plast: ●●● Ocel – Ocel: ●●● Ocel – Plast: ●●● Plast – Plast: ●●● Jemné materiály – Jemné materiály: ● Použití Přidržení: ●●● Svařovací práce: ●● Upevnění na sloupových vrtačkách: ●● Upevnění na strojní stoly: ●●● Upevnění šikmých ploch: ● Speciální nástroje: ●●● Technické údaje Symbol: STC-VH50 Hmotnost: 0,43 kg Rozsah nastavení: 35 mm Přítlačná síla: 2500 N Tabulka rozměrů Celková délka – L1: 116 mm / 4,57 palcůa Délka výložníku - L2: 63 mm / 2,48 palcůa Rozsah nastavení šroubu – L3: 40 mm / 1,57 palcea Průměr talířku přítlačného šroubu – L4: 23 mm / 0,91 palcůa Délka těla – L5: - Délka základny 1 – L6: 53 mm / 2,09 palce Délka základny 2 – L7: 44 mm / 1,73 palce Délka rukojeti - L8: 76 mm / 2,99 palcůa Celková délka v uzavřené poloze – L9: 154 mm / 6,06 palce Výška rukojeti v zavřené poloze - H1: 52 mm / 2,05 palcea Výška rukojeti v otevřené poloze - H2: 126 mm / 4,96 palcea Výška výložníku – H3: 14 mm / 0,55 palcea Celková výška šroubu - H4: 50 mm / 1,97 palcůa Výška korpusu – H5: 162 mm / 6,38 palcea Vnější šířka výložníku – B1: 13,25 mm / 0,52 palcea Vnitřní šířka výložníku – B2: 8,25 mm / 0,32 palcea Šířka rukojeti – B3: 30 mm / 1,18 palcůa Šířka základny – B4: 60 mm / 2,36 palcůa Rozteč podélných otvorů 1 – Lo1: 25,4 mm / 1 palec Rozteč podélných otvorů 2 – Lo2: 25,4 mm / 1 palec Rozteč podélných otvorů 3 – Lo3: 40 mm / 1,57 palce Příčná rozteč podélných otvorů – Lo4: - 33 – 48 mm / 1,30 – 1,89 palce Průměr otvoru – Ø: 6,5 mm / 0,26 palcůa
