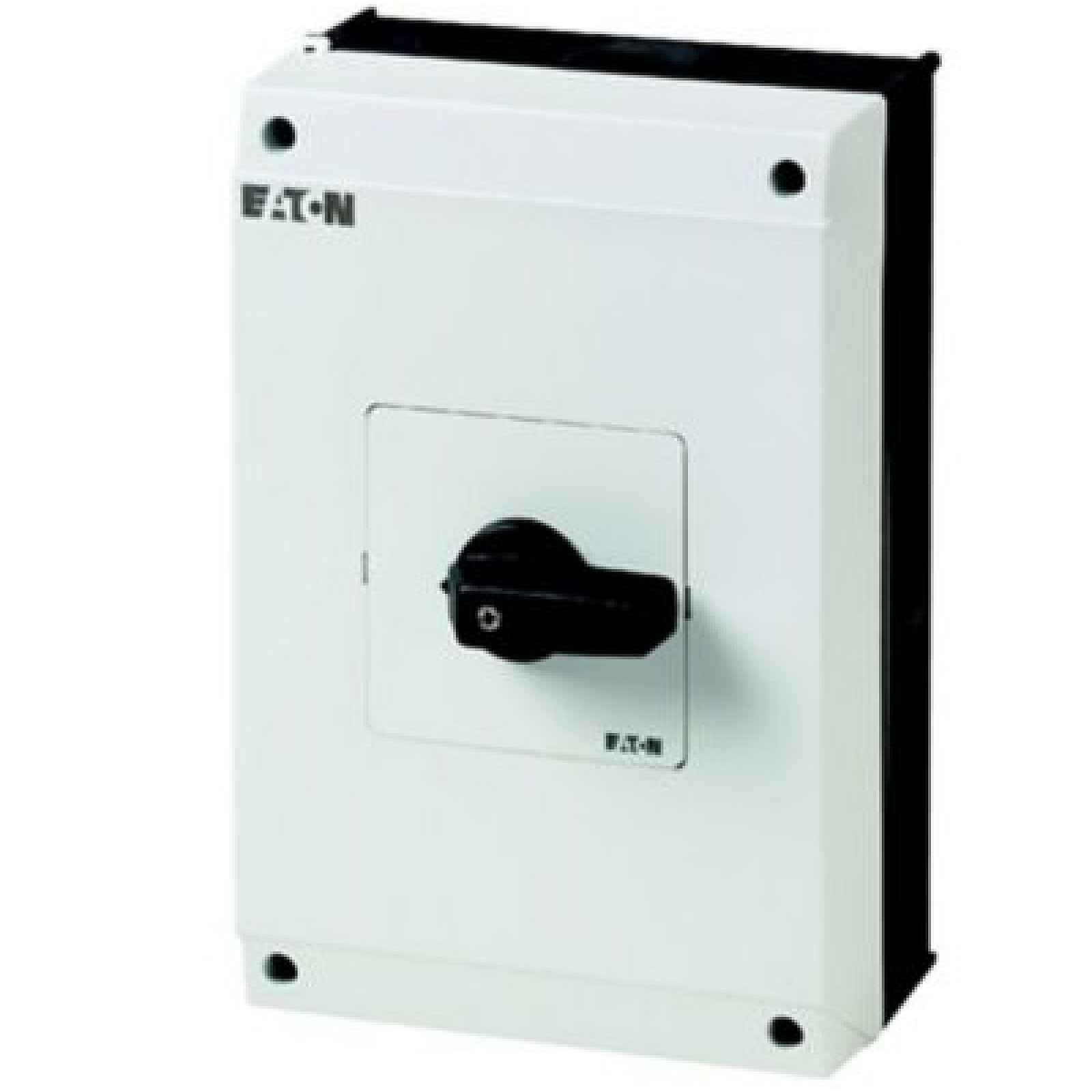

Vačkový spínač 63A 4-pólový v pouzdře T5B-4-8902/I4 207237 Eaton
Eaton Vačkový přepínač 63A 4pólový v pouzdře "SÍŤ-0-ZÁLOŽNÍ ZDROJ" T5B-4-8902/I4 207237Technické údaje:Výrobce: EatonSérie: Eaton Moeller® T5BKatalogové číslo: 207237Modelové označení: T5B-4-8902/I4EAN kód: 4015082072377Počet pólů: 4Počet kontaktů: 8Funkce ovládání: "Netz-0-Notstrom" (Síť-0-Záložní… Celý popis ↓
Parametry
| Značka: | Eaton |
Popis Vačkový spínač 63A 4-pólový v pouzdře T5B-4-8902/I4 207237 Eaton
zdroj) s nulovou polohou (VYP)Úhel spínání: 60° (bez samočinného návratu)Jmenovitý trvalý proud (Iu / Ie): 63 AJmenovité pracovní napětí (Ue): max. 690 V ACJmenovitý výkon (AC-23A, 400 V): 30 kWJmenovitý výkon (AC-3, 400 V): 22 kWTyp svorek: Šroubové M6Kapacita svorek (pevný/slaněný vodič): 1x(2,5-35) mm2 / 2x(2,5-16) mm2Způsob montáže: Na omítku / na stěnu (plastové pouzdro)Stupeň krytí: IP65 / NEMA 12 / NEMA 1Rozměry pouzdra (D x Š x V): 240 mm x 160 mm x 197 mmHmotnost produktu: 1,435…
Zobrazit celý popis
kgTřída ETIM: EC001105Eaton 4-pólový vačkový spínač 63A v pouzdře „NETZ-0-NOTSTROM“ T5B-4-8902/I4 207237Přepínač T5B-4-8902/I4 (č. 207237) vyrobeno společností Eaton ze série Moeller®. Zařízení je dodáváno jako kompletní spínací zařízení ve vyhrazeném plastovém pouzdře určeném pro montáž na omítku / na stěnu. Má funkci nouzového síťového přepínače s nulovou polohou („Netz-0-Notstrom“) a černé krátké kolečko s čitelným čelním štítkem.Fotoaparát se skládá ze 4 montážních jednotek (4 póly / 8 kontaktů) a realizuje spínací systém s úhlem otáčení 60 $\cm bez samovolného návratu. Vyznačuje se jmenovitým nepřetržitým proudem 63 A a vysokým stupněm ochrany krytu IP65 (NEMA 1, NEMA 12), což zajišťuje velmi dobrou odolnost vůči prachu a vodě.Hlavní výhody produktu:
| Kompletní sada v pouzdře IP65 | Těsné plastové pouzdro chrání vnitřní mechanismus před vniknutím prachu a vody. |
| Jasné označení "Netz-0-Notstrom" | Zajišťuje jednoznačnou informaci o provozním režimu (Síť / 0 / Generátor). |
Zatížitelnost až 63 A / 4pólové provedení: Umožňuje bezpečné odpojení 3 fází i nulového vodiče (N).
Vysoká mechanická odolnost: Navrženo pro minimálně 500 000 spínacích cyklů.
Kde produkt využijete?Přepínání napájení Síť-Generátor (přepínač sítí): V domovních, komerčních i průmyslových instalacích pro ruční přepínání napájení z veřejné sítě na elektrocentrálu.Hlavní vypínače ve venkovních/nástěnných instalacích: V místech vystavených vlhkosti a nečistotám, kde je vyžadován vysoký stupeň krytí IP65.Často kladené dotazy (FAQ):Přerušuje přepínač také nulový vodič (N)?✅ Ano, spínač má 4 póly (8 kontaktů), díky čemuž současně přepíná 3 fáze i nulový vodič N.Má přepínač pružinový návrat do nulové polohy?❌ Ne, úhel spínání 60° funguje stabilně bez samočinného návratu (přepínač zůstává ve zvolené poloze).Jaké vodiče lze připojit ke svorkám tohoto spínače?✅ Šroubové svorky M6 umožňují připojení pevných/slaněných vodičů o průřezu až 35 mm2 (1x 2,5-35 mm2 nebo 2x 2,5-16 mm2) a ohebných vodičů s dutinkou do 25 mm2.
