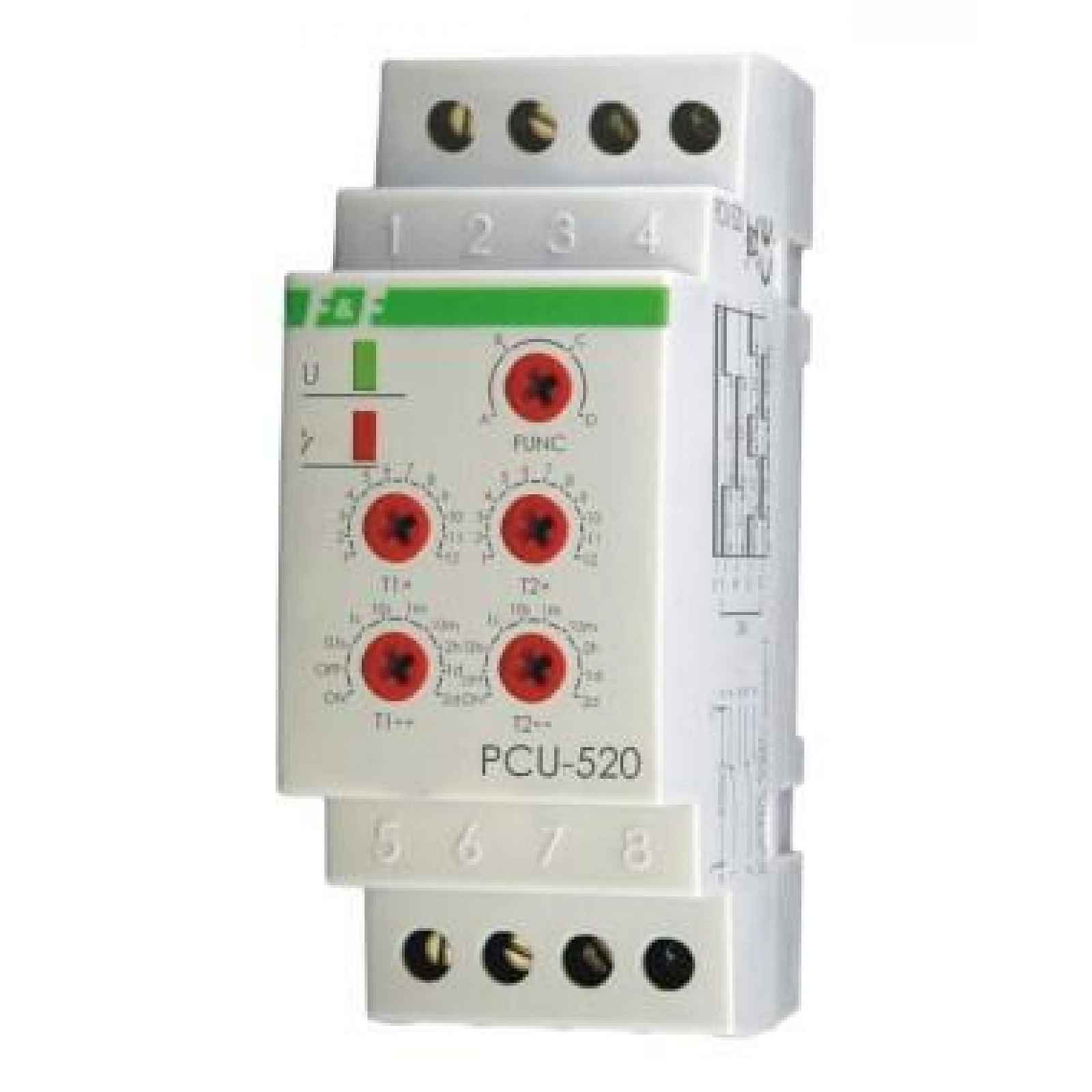

Univerzální časový relé PCU-520 24V

Univerzální časové relé PCU-520 Univerzální časové relé PCU-520 24VNastavení dvou časů T1 a T2 (pracovní doba a doba přestávky) Určení: Časové relé slouží k časovému řízení v systémech průmyslové a domácí automatizace (např.: větrání, vytápění, osvětlení, signalizace apod.). Akce: Vlastnosti: * OPOŽDĚNÉ VYPNUTÍ (A) Do zapnutí relé zůstávají kontakty v poloze 1-5, 2-8. Po zadání napájecího napětí se kontakty přepnou do polohy 1-6, 2-7 na čas t1. Po odměření času t1 se kontakty vrátí do polohy 1-5, 2-8 na dobu t2. Po čase t2 se kontakty relé vrátí do polohy 1-5, 2-8 na dobu t2. Po čase t2 se kontakty relé vrátí do polohy 1-6, 2-7 Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí. *ZPOŽDĚNÉ ZAPNUTÍ (B) Po zadání napájecího napětí zůstávají kontakty v poloze 1-5, 2-8 po dobu t1. Po odměření času t1 dojde k přepnutí kontaktů do polohy 1-6, 2-7 na dobu t2. Po čase t2 se kontakty relé vrátí do polohy 1-5, 2-8. Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí. *ZPOŽDĚNÉ VYPNUTÍ – CYKLICKY (C) Režim opožděného vypnutí je realizován cyklicky v nastavených intervalech provozu a přestávky. *ZPOŽDĚNÉ ZAPNUTÍ – CYKLICKY (D) Režim opožděného zapnutí je realizován cyklicky v nastavených intervalech provozu a přestávky. * Nastavení otočného přepínače časového rozsahu do polohy: ON při zapnutém napájení způsobí trvalé zapnutí kontaktu do polohy 1-6, 2-7. Při zapnutém napájení dochází k trvalému zapnutí kontaktů do polohy 1-5, 2-8. * Při zapnutém napájení systém nereaguje na změnu nastavení časového rozsahu. * Práce s nově nastaveným časovým rozsahem nastává po vypnutí a opětovném zapnutí napájení. * Při zapnutém napájení v nastaveném časovém rozsahu je možné plynule regulovat čas v rozsahu nastavení času. Technické údaje: napájení 24 V AC/DCproud zatížení 2×(separovaný kontakt 2Prozsah nastavení pracovní doby 0,1 sec÷24hzpoždění provozuLED signalizace napájení zelenáLED signalizace stavu kontaktu červenápříkon 1,2 Wpracovní teplota -25÷50°Cpřípojka šroubové svorky 2,5 mm²rozměry 2 modulů (35 mm)montáž na lištu TH-35
