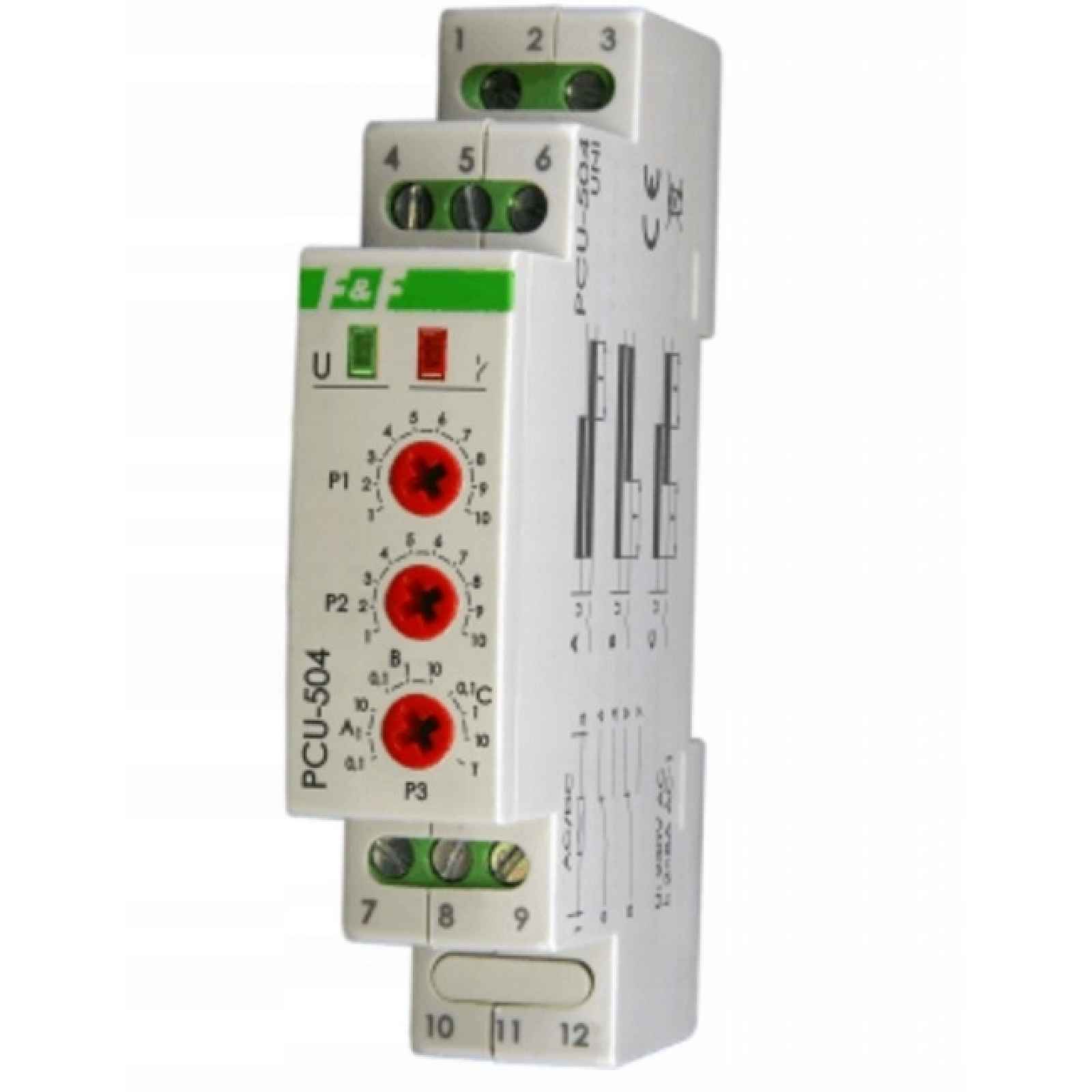

Univerzální časový relé PCU-504 Uni

Univerzální časový relé PCU-504 UNI 12-264V AC/DCČasový spínač s podporou po výpadku napájecího napětí. Určení Časový spínač slouží k časovému ovládání v systémech průmyslové a domácí automatizace (např. větrání, vytápění, osvětlení, signalizace apod.). Relé má funkci udržování až 10 minut a přepnutí kontaktu po výpadku napájecího napětí. Akce Vlastnosti: A-PODPORA Po zapnutí napájení relé dojde k zapnutí kontaktů (číslo 5-4/8-7). Po výpadku napájecího napětí je zapnutí kontaktů udržováno po nastavenou dobu. Po uplynutí nastavené doby se kontakty odpojí (číslo 5-6/8-9). B-ZPOŽDĚNÉ ZAPNUTÍ Po zadání napájecího napětí zůstávají kontakty po nastavenou dobu otevřené (položka 5-6/8-9). Po odměření času dojde k zapnutí kontaktů (položka 5-4/8-7) až do okamžiku výpadku napájecího napětí. C-ZPOŽDĚNÉ ZAPNUTÍ S PODPOROU Po zadání napájecího napětí zůstávají kontakty po nastavenou dobu otevřené (položka 5-6/8-9). Po odměření času dojde k sepnutí kontaktů (číslo 5-4/8-7). Po výpadku napájecího napětí je zapnutí kontaktů udržováno po nastavenou dobu. Po uplynutí nastavené doby se kontakty odpojí (číslo 5-6/8-9). Pozor! * Při zapnutém napájení systém nereaguje na změnu nastavení času a funkcí. * Práce s novými nastaveními funkcí a času nastává po vypnutí a opětovném zapnutí napájení. Technické údaje napájení 12÷264 V AC/DC proudové zatížení AC-1 2×4A separovaný kontakt 2P nastavení času funkce A a C 0,1s÷10min. funkce B 0,5s÷16min.30s zpoždění provozu pro averzní funkce < 50 ms LED signalizace napájení zelená LED signalizace stavu kontaktů červená příkon 0,56 W pracovní teplota -25÷50°C přípojka šroubové svorky 2,5 mm² utahovací moment 0,4 Nm rozměry 1 modul (35 mm) montáž na lištu TH-35 stupeň krytí IP20
