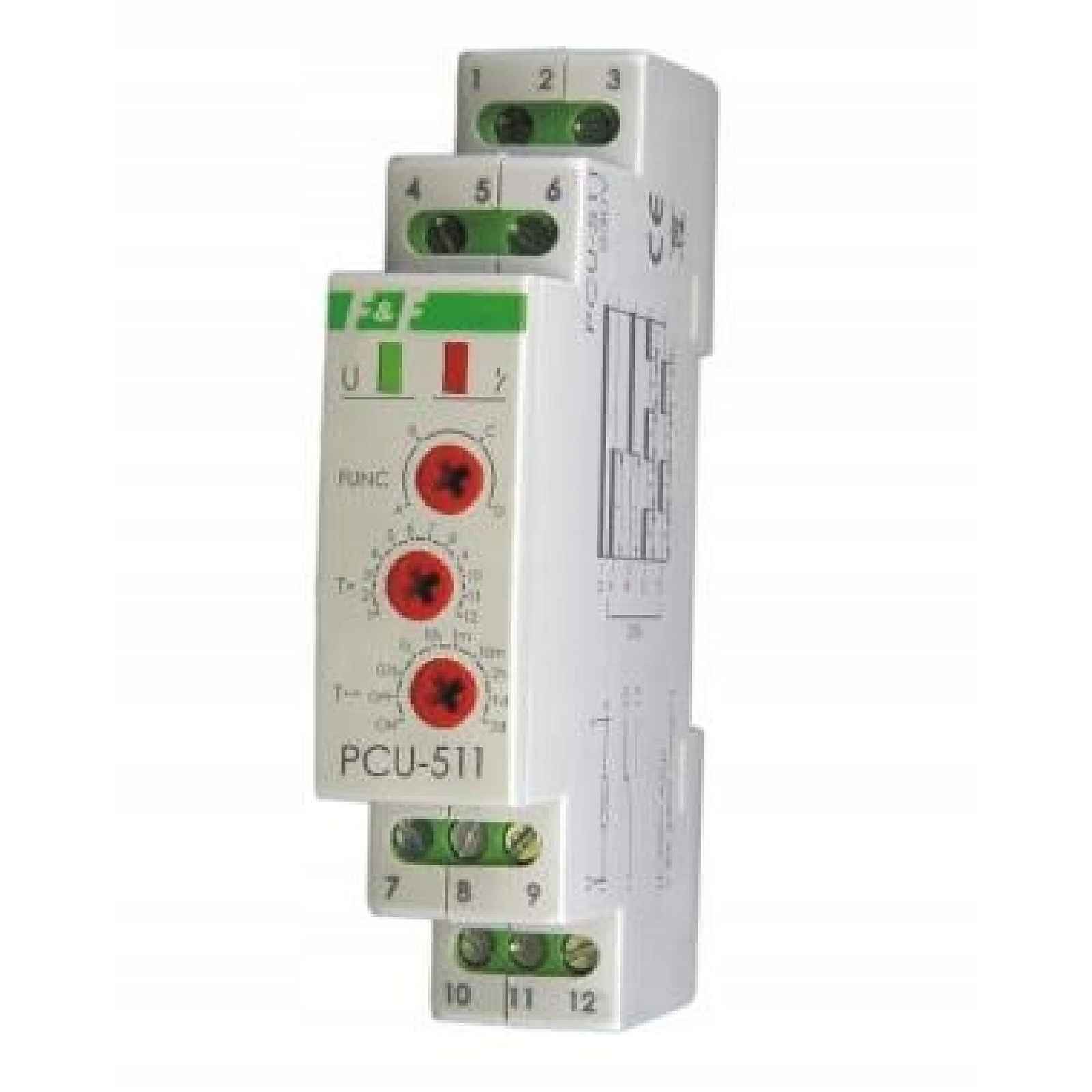

Univerzální časové relé PCU-511
Univerzální časové relé PCU-511Kontakt 1P Určení: Časové relé slouží k časovému řízení v systémech průmyslové a domácí automatizace (např.: větrání, vytápění, osvětlení, signalizace apod.). Akce: Vlastnosti: * OPOŽDĚNÉ VYPNUTÍ (A) Do zapnutí relé zůstává kontakt v poloze 11-10 (3-5 pro PCU-511 UNI). Po zadání napájecího napětí se kontakt přepne do polohy 11-12 (3-7 pro PCU-511 UNI) a dojde k odměření nastavené doby provozu. Po odměření času se kontakt vrátí do polohy 11-10 (3-5 pro PCU-511 UNI). Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí. *ZPOŽDĚNÉ ZAPNUTÍ (B) Před a po zadání napájecího napětí zůstává kontakt v poloze 11-10 (3-5 pro PCU-511 UNI) a dochází k odměřování nastavené doby provozu. Po odměření času t dojde k přepnutí kontaktu do polohy 11-12 (3-7 pro PCU-511 UNI). Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí. *ZPOŽDĚNÉ VYPNUTÍ – CYKLICKY (C) Režim opožděného vypnutí je realizován cyklicky ve stejných intervalech nastavené doby provozu a přestávky. *ZPOŽDĚNÉ ZAPNUTÍ – CYKLICKY (D) Režim opožděného zapnutí je realizován cyklicky ve stejných intervalech nastavené pracovní doby a přestávky. * Nastavení otočného přepínače časového rozsahu do polohy: Při zapnutém napájení způsobí trvalé zapnutí kontaktu do polohy 11-12 (3-7 pro PCU-511 UNI). OFF při zapnutém napájení způsobí trvalé zapnutí kontaktů do polohy 11-10 (3-5 pro PCU-511 UNI). * Při zapnutém napájení systém nereaguje na změnu nastavení časového rozsahu. * Práce s nově nastaveným časovým rozsahem nastává po vypnutí a opětovném zapnutí napájení. * Při zapnutém napájení v nastaveném časovém rozsahu je možné plynule regulovat čas v rozsahu nastavení času. Technické údaje: napájení 230 V AC proud zatížení separovaný kontakt 1P rozsah nastavení pracovní doby 0,1 sec÷24h zpoždění provozu LED signalizace napájení zelená LED signalizace stavu kontaktu červená příkon 0,8 W pracovní teplota -25÷50°C přípojka šroubové svorky 2,5 mm² rozměry 1 modul (18 mm) montáž na lištu TH-35
