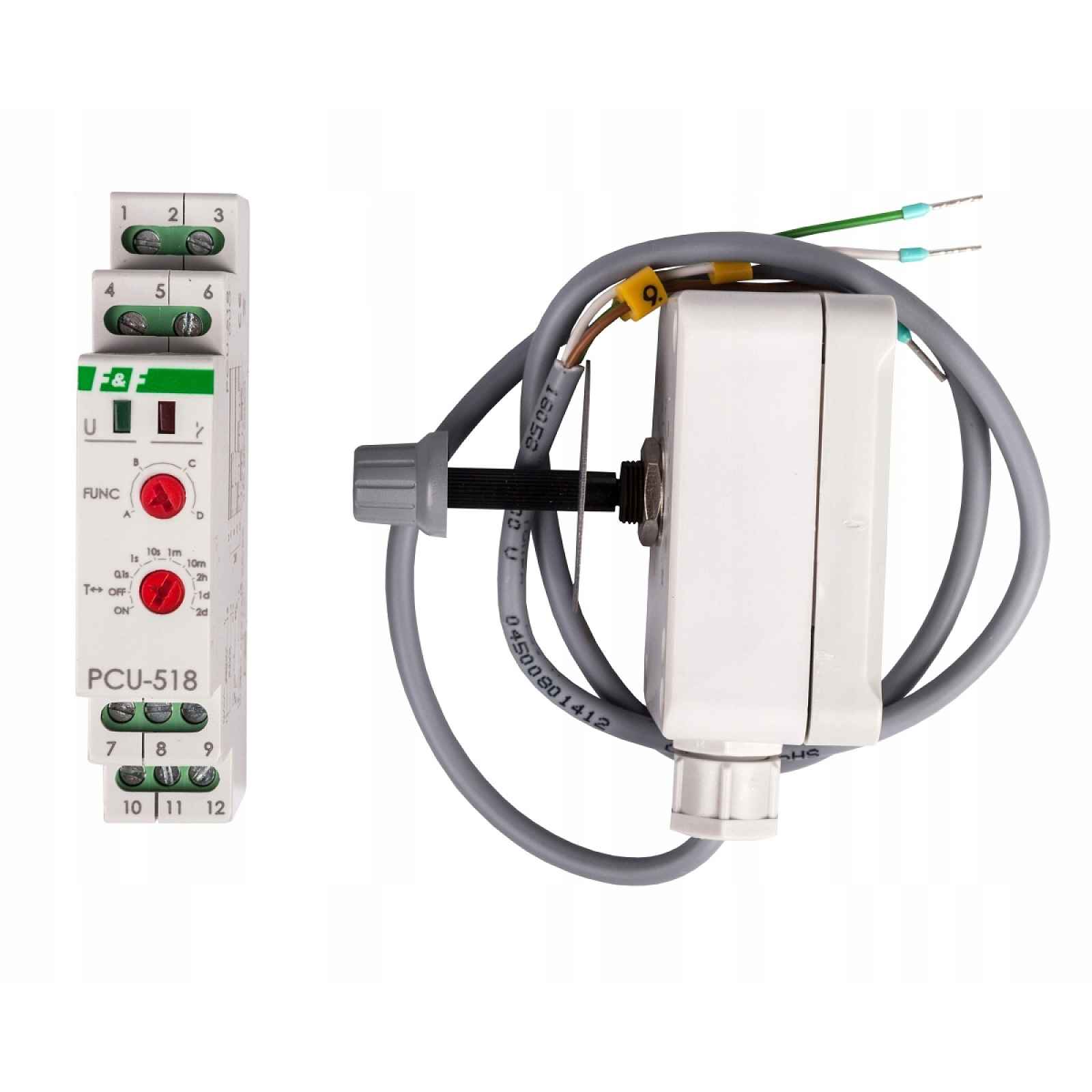

Univerzální 4-funkční časový relé F&f PCU-518DUO, 230V, 8A
Univerzální 4-funkční časový relé F&F PCU-518DUO, 230V, 8APopis produktu:Časový spínač s externím potenciometrem nastavení času.Časové relé slouží k časovému řízení v systémech průmyslové a domácí automatizace (např.: větrání, topení, osvětlení, signalizace apod.). )Funkce: opožděné vypnutí,… Celý popis ↓
Popis Univerzální 4-funkční časový relé F&f PCU-518DUO, 230V, 8A
opožděné zapnutí, cyklický provozNapájecí napětí: 230 V AC / 24 V AC/DCMaximální zatěžovací proud: 8 AMontáž: na 35 mm lištuKonfigurace kontaktů: 1 × NO/NCOddělení kontaktu: ANOZpoždění provozu: 50 msSignalizace stavu kontaktu: červená LEDSignalizace napájení: LED zelenáDoba provozu – nastavitelná: 0,1s÷24hPracovní teplota: -25 ÷ 50 °CStupeň ochrany: IP20FUNKCE:
- OPOŽDĚNÉ VYPNUTÍ (A)
Do zapnutí relé zůstává kontakt v poloze 11-10. Po zadání napájecího napětí se kontakt přepne do polohy 11-12 a dojde k odměřování nastavené doby provozu. Po odměření času se kontakt vrátí do polohy 11-10. Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí.
Zobrazit celý popis
- ZPOŽDĚNÉ ZAPNUTÍ (B)
Před a po uvedení napájecího napětí zůstává kontakt v poloze 11-10 a dochází k odměřování nastavené doby provozu. Po odměření času t dojde k přepnutí kontaktu do polohy 11-12. Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí.
- ZPOŽDĚNÉ VYPNUTÍ – CYKLICKY (C)
Režim opožděného vypnutí je realizován cyklicky ve stejných intervalech nastavené doby provozu a přestávky.
- ZPOŽDĚNÉ ZAPNUTÍ – CYKLICKY (D)
Režim opožděného zapnutí je realizován cyklicky ve stejných intervalech nastavené pracovní doby a přestávky.
Pozor!
- Při zapnutém napájení systém nereaguje na změnu nastavení časového rozsahu.
- Práce s nově nastaveným časovým rozsahem nastává po vypnutí a opětovném zapnutí napájení.
- Při zapnutém napájení v nastaveném časovém rozsahu je možné plynule regulovat čas v rozsahu nastavení času.Časové rozsahy0,1 s: 0,1÷1,2 s1s: 1÷12sec.10 s: 10÷120 s1 m: 1÷12 min.10 m: 10÷120 min.2 hodiny: 2÷24 hodin1d: 1÷12 dní (24÷288 hodin )2d: 2÷24 dní (48÷576 hodin )ON – při zapnutém napájení způsobí trvalé zapnutí kontaktu v poloze 11-12.OFF – při zapnutém napájení dochází k trvalému zapnutí kontaktu v poloze 11-10.
