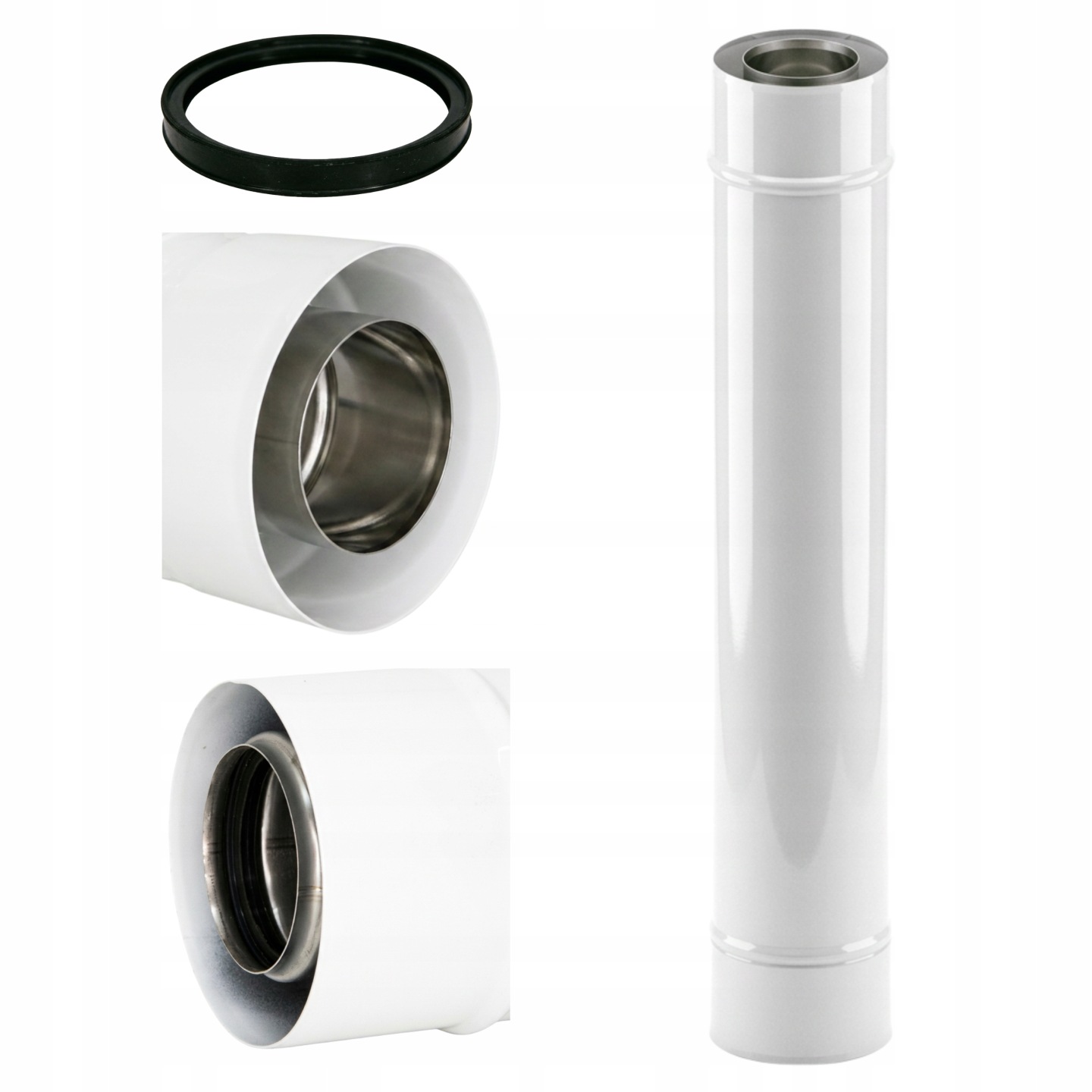

Trubka 1 m fi100/150 pro kondenzační kotel s těsněním pro plyn

Modulární konstrukce umožňuje rychlou montáž a snadné přizpůsobení systému instalačním podmínkám a zaručuje těsné a trvalé spojení s ostatními prvky komínového systému.Kondenzační komínová vložka by měla být namontována kalichem kouřovodu směřujícím nahoru. Takový způsob montáže zajišťuje správný odtok kondenzátu uvnitř potrubí a zabraňuje jeho úniku mimo komínové jádro a nekontrolovanému vniknutí do kotle. Nesprávná montáž může vést k narušení provozu kondenzačního kotle a v extrémních případech dokonce k poruše zařízení.Pro spojování komínových prvků se doporučuje použít kluzný prostředek, který usnadňuje montáž, zajišťuje plynulé zasouvání komponentů a snižuje riziko poškození těsnění při skládání instalace.Číslo 1 – Kalich spalinového potrubíČíslo 2 – Vsuvka vzduchového potrubíČíslo 3 – Vsuvka spalinového potrubíČíslo 4 – Kalich vzduchového potrubíPřipojení koaxiálního potrubí ke kondenzačnímu kotli je provedeno v opačném systému: vnitřní spalinová trubka a vnější vzduchová trubka mají obrácené kalichy.Spalovací potrubí (vnitřní) je na jedné straně zakončeno kalichem, zatímco vnější (vzduchový) kabel má na stejném místě nyplové zakončení. Díky tomu jsou spoje obou kanálů vzájemně protichůdné, což zajišťuje správnou těsnost vzducho-spalovacího systémuPři řezání trubky fi100/150 je třeba pamatovat na správné pořadí prací, aby byla zachována těsnost a správné fungování komínového systému. Před řezáním se doporučuje vyjmout kouřovod z vnitřní strany trubky, což usnadňuje bezpečné a přesné zkrácení vnějšího pláště.Trubku je třeba vždy stříhat z nyplové strany. Po provedení řezání je velmi důležité znovu správně složit prvky – kalich kouřovodu by měl být umístěn pod nyplem vzduchového potrubí. Takové uspořádání zajišťuje správný odtok kondenzátu a zachování plné těsnosti komínové instalace.Součástí balení je těsnění EPDM, které zajišťuje těsnost a odolnost vůči kondenzátu a vysokým teplotám.FAQ – Často kladené otázkyKde se používá koaxiální trubka fi100/150?Trubka fi100/150 se používá v systémech vzducho-spalovacích systémů pro kondenzační kotle s uzavřenou spalovací komorou. Umožňuje současné odvádění spalin a přívod vzduchu do kotle.Jak funguje koaxiální systém fi100/150?Vnitřní trubka fi100 je zodpovědná za vypouštění výfukových plynů, zatímco prostor mezi trubkami fi100 a fi150 slouží k nasávání vzduchu potřebného pro spalování.Je trubka vhodná pro kondenzační kotle?Ano, trubka byla navržena speciálně pro kondenzační kotle pracující při přetlaku.Z jakého materiálu je trubka vyrobena?Vnitřní spalinový kabel je vyroben z kyselinovzdorné oceli odolné vůči kondenzátu, zatímco vnější plášť je vyroben z bíle lakované oceli.Jsou spoje vzduchotěsné?Ano, trubka je vybavena těsnění zajišťujícím těsnost vzducho-spalovacího systému.Lze trubku fi100/150 ustřihnout?Ano, trubku lze zkrátit, ale je třeba to udělat správně v souladu s pravidly montáže koaxiálních systémů.Jak správně ustřihnout koaxiální trubku?Před řezáním je nutné vyjmout kouřovod ze středu trubky. Řezání se provádí vždy z nyplové strany.Proč je nutné před řezáním vyjmout spalinový kabel?Vyjmutí kouřovodu umožňuje bezpečné a přesné ustřižení vnějšího pláště bez poškození vnitřní trubky.Jak správně složit trubku po řezání?Po zkrácení prvků je nutné znovu zasunout kouřovod tak, aby kalich kouřovodu byl umístěn pod nyplem vzduchového potrubí. To zajišťuje těsnost a správný odtok kondenzátu.Je montáž trubky složitá?Ne, montáž je rychlá a jednoduchá díky kalichovým spojům prvků.Vyplatí se při montáži používat kluzný přípravek?Ano, použití skluzového prostředku usnadňuje montáž a chrání těsnění před poškozením.Může být trubka namontována v komínovém šachtu?Ano, systém je vhodný pro provádění instalací
