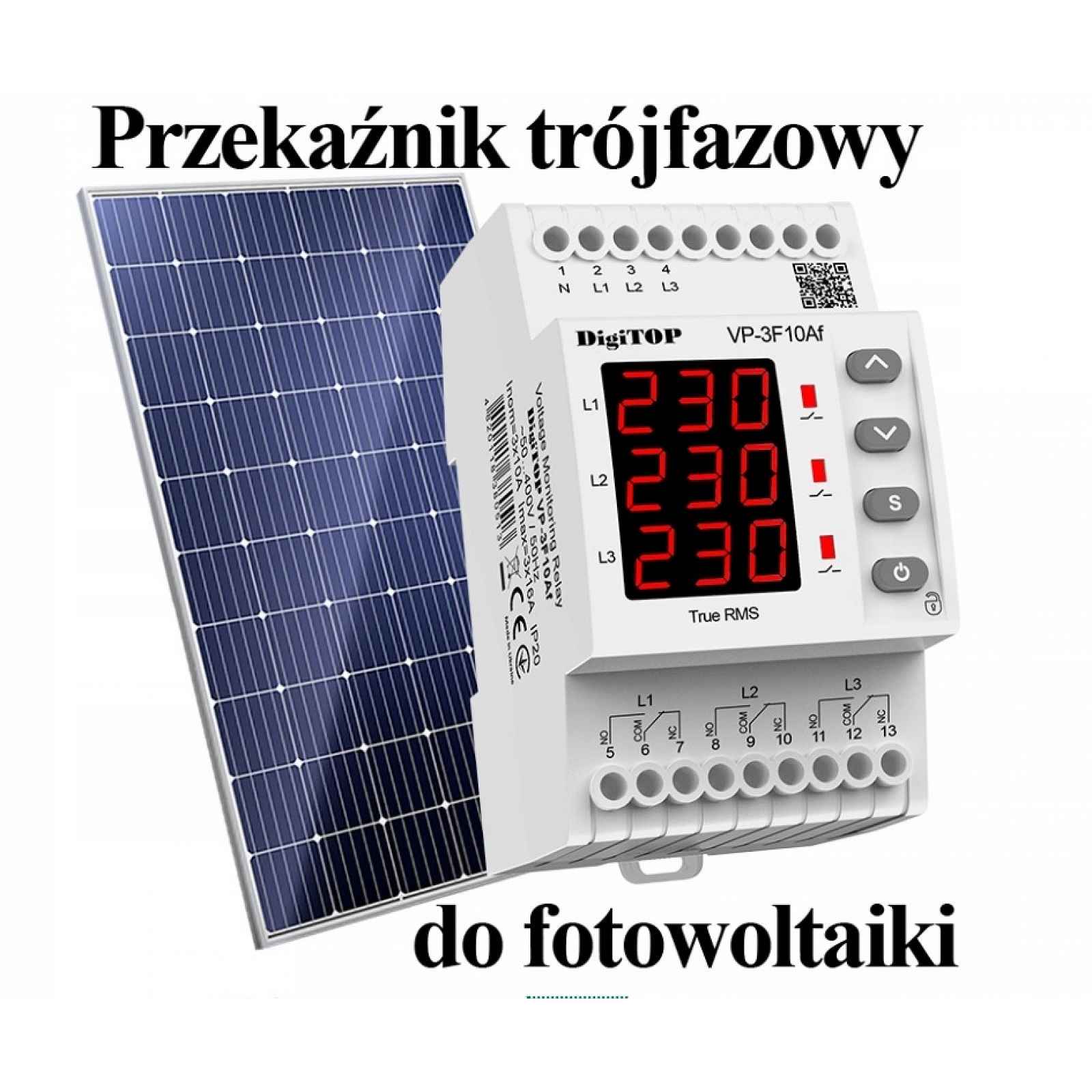

Třífázový napěťový relé pro fotovoltaiku VP-3F10Af DigiTOP

Třífázový napěťový relé pro fotovoltaiku DigiTOPKód výrobce: VP-3F10AfTřífázový napěťový relé pro fotovoltaiku DigiTOP VP-3F10Af je určen k ochraně jednofázových nebo třífázových přijímačů před příliš vysokým síťovým napětím nebo k připojení dalšího přijímače ve fotovoltaickém systému.Zařízení zabraňuje poruchám a prodlužuje životnost elektrických zařízení. S možností volby režimu provozu jako třífázový nebo jako tři nezávislé jednofázové relé.Relé monitoruje horní hranici napětí. V případě překročení této hranice napětí se zátěž vypne (nebo může být připojeno další zatížení pro příjem napájení). Zatížení se automaticky zapne (vypne), jakmile napětí klesne na horní hranici napětí, mínus pokles napětí (hystereze) po nastavené době odezvy.Takže... Pokud je horní hranice nastavena na 253 V a hystereze je 10 V, pak po překročení 253 V se zátěž vypne a pokud klesne na 243 V, pak po nastavené době odezvy (od 0 do 10 sekund) se zátěž zapne.Relé má tři přepínací kontakty – jeden pro každou fázi.Snížení napětí u fotovoltaické instalace je důležité z důvodů bezpečnosti a účinnosti.Příliš vysoké napětí může způsobit přepětí a poškození v instalaci a k ní připojených zařízeních. Přepětí může vzniknout v případě náhlého zvýšení výkonu nebo poklesu odporu v obvodu. Příliš vysoké napětí může také zvýšit riziko úrazu elektrickým proudem.Je důležité přizpůsobit napětí fotovoltaické instalace požadavkům zařízení a sítě, ke kterým bude připojena.Specifikace:Režim provozu: Třífázový / tři jednofázovéJmenovitý zatěžovací proud: 10AMaximální zatěžovací proud: 16AProvozní napětí: 50-400 V ACFrekvence provozu sítě: 50 HzDoba vypnutí pro horní hranici: 0,02 sekundHorní mezní mez pro napětí: 170-270 V (krok 1 V)Hystereze napětí: 1-50 V (krok 1 V)Doba zpoždění připojení: 0-90 sekund (krok 1 sekunda)Konfigurace kontaktů: Přepínací kontakt (NO+NC)Velikost: 3 modulyMontáž na DIN lištu
