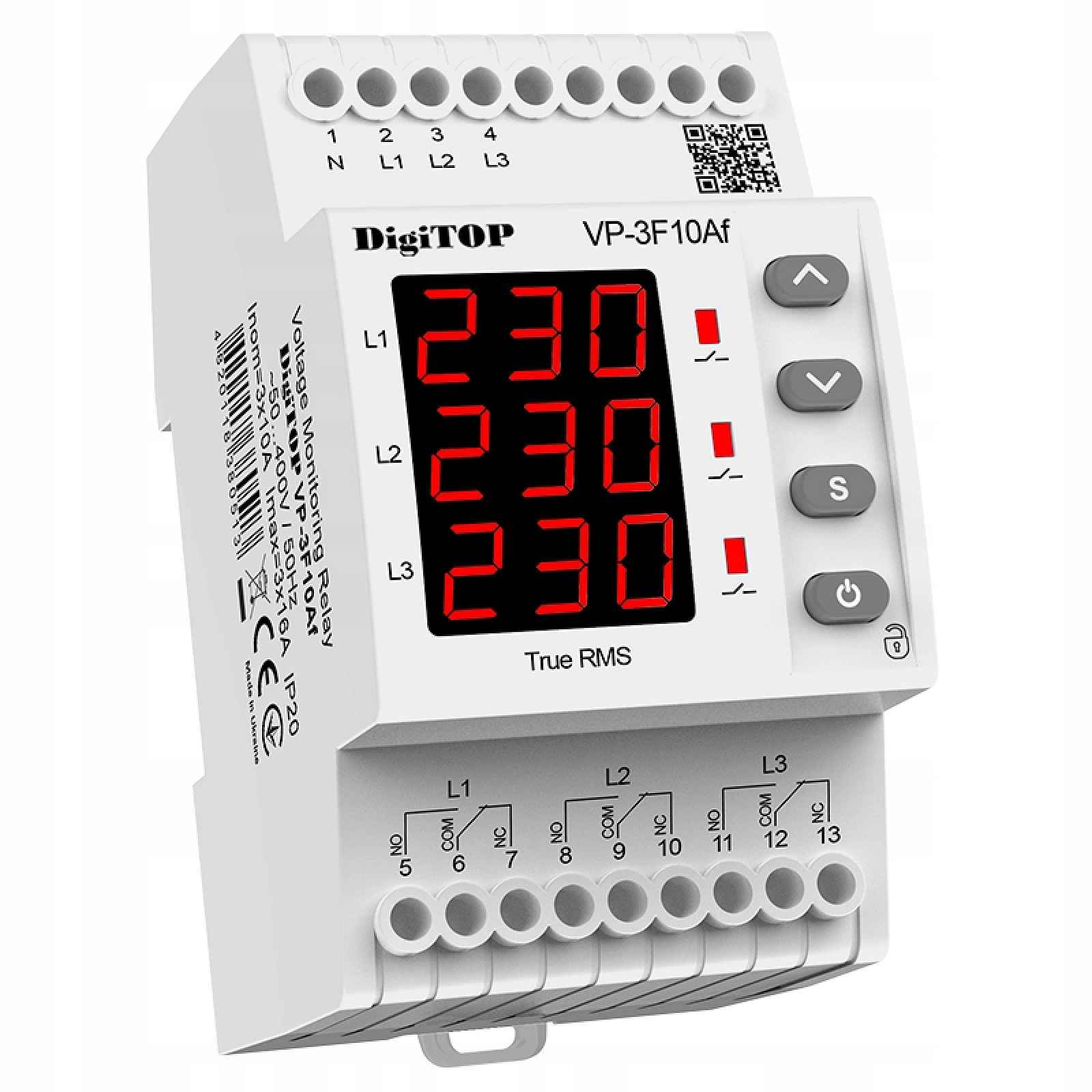

Třífázový napěťový relé pro fotovoltaiku VP-3F10Af
Třífázový přepěťový relé pro fotovoltaiku DigiTOP VP-3F10Af je určen k ochraně jednofázových nebo třífázových spotřebičů před příliš vysokým síťovým napětím nebo k připojení dalšího spotřebiče ve fotovoltaické instalaci. Zařízení zabraňuje poruchám a prodlužuje životnost elektrických spotřebičů. Celý popis ↓
Popis Třífázový napěťový relé pro fotovoltaiku VP-3F10Af
S možností volby provozního režimu jako třífázový nebo tři nezávislé jednofázové relé.
Relé monitoruje horní hranici napětí. V případě překročení této hranice napětí je zátěž vypnuta (nebo může být připojena další zátěž pro odběr výkonu). Zátěž se automaticky zapne (vypne), jakmile napětí klesne na horní hranici napětí minus pokles napětí (hystereze) po nastavené reakční době. Tzn. pokud je horní hranice nastavena na 253 V a hystereze je 10 V, pak po překročení 253 V bude zátěž vypnuta a pokud klesne na 243 V, pak po nastavené reakční době (od 0 do 10 sekund) bude zátěž zapnuta. Relé má tři přepínací kontakty - po jednom pro každou fázi.
Zobrazit celý popis
Snížení napětí u fotovoltaické instalace je důležité z hlediska bezpečnosti a efektivity.
Příliš vysoké napětí může způsobit přepětí a poškození instalace a připojených zařízení. Přepětí může vzniknout v případě náhlého nárůstu výkonu nebo poklesu odporu v obvodu. Příliš vysoké napětí může také zvýšit riziko úrazu elektrickým proudem.
Je důležité přizpůsobit napětí fotovoltaické instalace požadavkům zařízení a sítě, ke které bude připojena.
Programovatelná nastavení
- Provozní režim - jednofázový nebo třífázový
- Horní hranice vypnutí, krok 1V - 170-270V
- Hystereze napětí (pokles napětí od horní hranice), krok 1V - 1-50V
- Zpoždění zapnutí delay-ON, krok 1 sek – 0-900 sek
- Zpoždění vypnutí delay-OFF, krok 1 sek – 0-900 sek
Třífázové / tři jednofázové
| Jmenovitý proud zátěže | 3x10A |
| Maximální proud zátěže | 3x16A |
| Provozní napětí | 50-400V AC |
| Provozní frekvence sítě | 50Hz |
| Doba vypnutí | 0,02 sek. |
| Konfigurace kontaktů | 3x přepínací kontakt (NO+NC) |
| Velikost | 3 moduly na DIN lištu |
