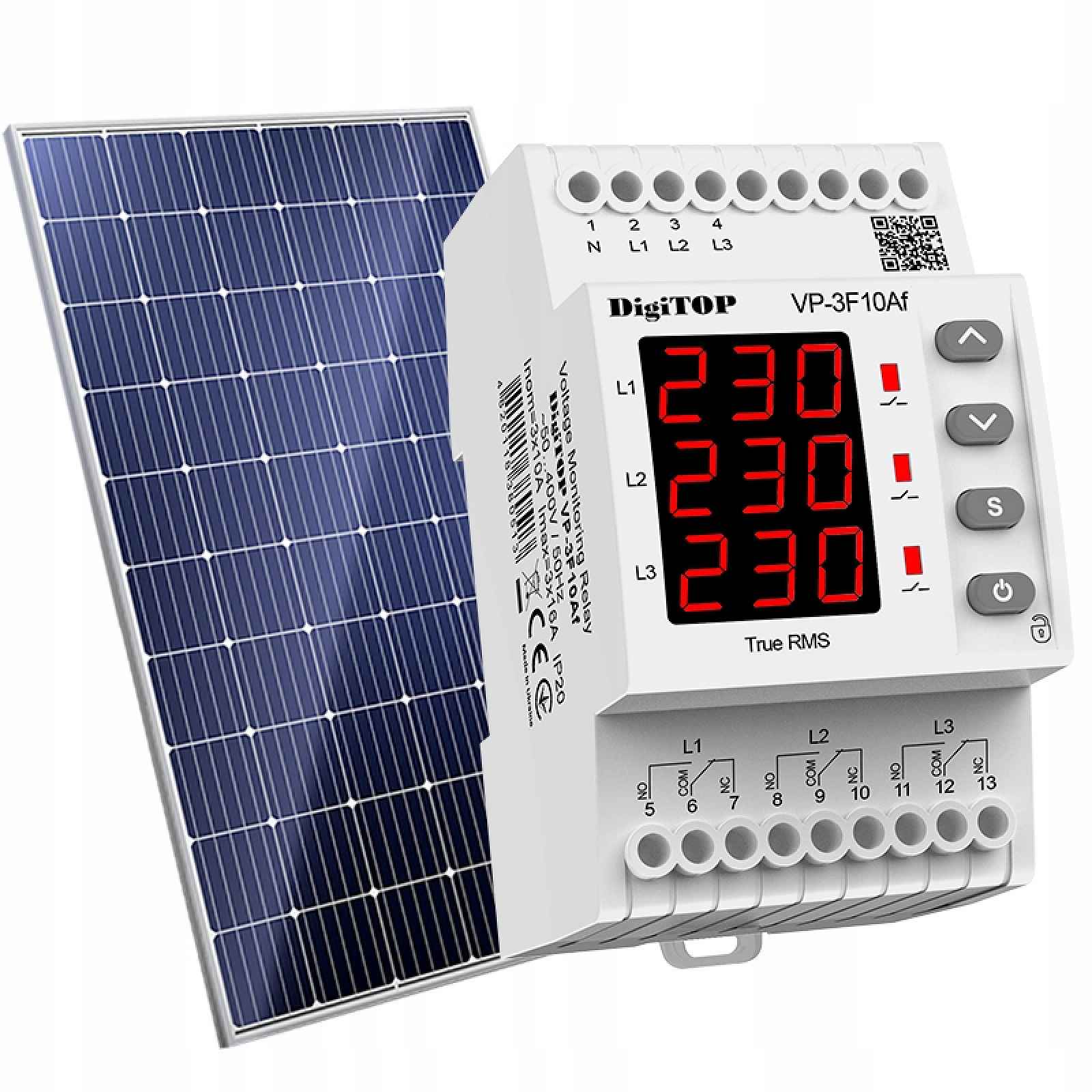

Třífázové napěťové relé pro fotovoltaiku VP-3F10Af
Třífázový napěťový relé pro fotovoltaiku DigiTOP VP-3F10Af je určen k ochraně jednofázových nebo třífázových přijímačů před příliš vysokým síťovým napětím nebo k připojení dalšího přijímače ve fotovoltaickém systému. Zařízení zabraňuje poruchám a prodlužuje životnost elektrických zařízení. Celý popis ↓
Popis Třífázové napěťové relé pro fotovoltaiku VP-3F10Af
S možností volby režimu provozu jako třífázový nebo tři nezávislé jednofázové relé.
Relé monitoruje horní hranici napětí. V případě překročení této hranice napětí se zátěž vypne (nebo může být připojeno další zatížení pro příjem napájení). Zatížení se automaticky zapne (vypne), jakmile napětí klesne na horní hranici napětí, mínus pokles napětí (hystereze) po nastavené době odezvy. Takže... Pokud je horní hranice nastavena na 253 V a hystereze je 10 V, pak po překročení 253 V se po nastavené době zpoždění (od 0 do 900 sekund) zátěž vypne a pokud klesne na 243 V, pak po nastavené době zpoždění (od 0 do 900 sekund) se zátěž zapne. Relé má tři přepínací kontakty – jeden pro každou fázi.
Zobrazit celý popis
Snížení napětí u fotovoltaické instalace je důležité z důvodů bezpečnosti a účinnosti. Příliš vysoké napětí může způsobit přepětí a poškození v instalaci a k ní připojených zařízeních. Přepětí může vzniknout v případě náhlého zvýšení výkonu nebo poklesu odporu v obvodu. Příliš vysoké napětí může také zvýšit riziko úrazu elektrickým proudem. Je důležité přizpůsobit napětí fotovoltaické instalace požadavkům zařízení a sítě, ke kterým bude připojena.
Programovatelné nastavení
- Režim provozu – jednofázový nebo třífázový
- Horní hranice vypnutí, krok 1 V – 190-290 V
- Hystereze napětí (pokles napětí od horní hranice), krok 1 V – 1-50 V
- Zpoždění zapnutí delay-ON, krok 1 sekunda – 0-900 sekunda
- Zpoždění vypnutí delay-OFF, krok 1 sekunda – 0-900 sekund
Technické údaje
Třífázové / tři jednofázové
| Jmenovitý zatěžovací proud | 3x10A |
| Maximální zatěžovací proud | 3x16A |
| Provozní napětí | 50-400 V AC |
| Frekvence provozu sítě | 50 Hz |
| Doba vypnutí | 0,02 sekund |
| Konfigurace kontaktů | 3x přepínací kontakt (NO+NC) |
| Velikost | 3 moduly na DIN lištu |
