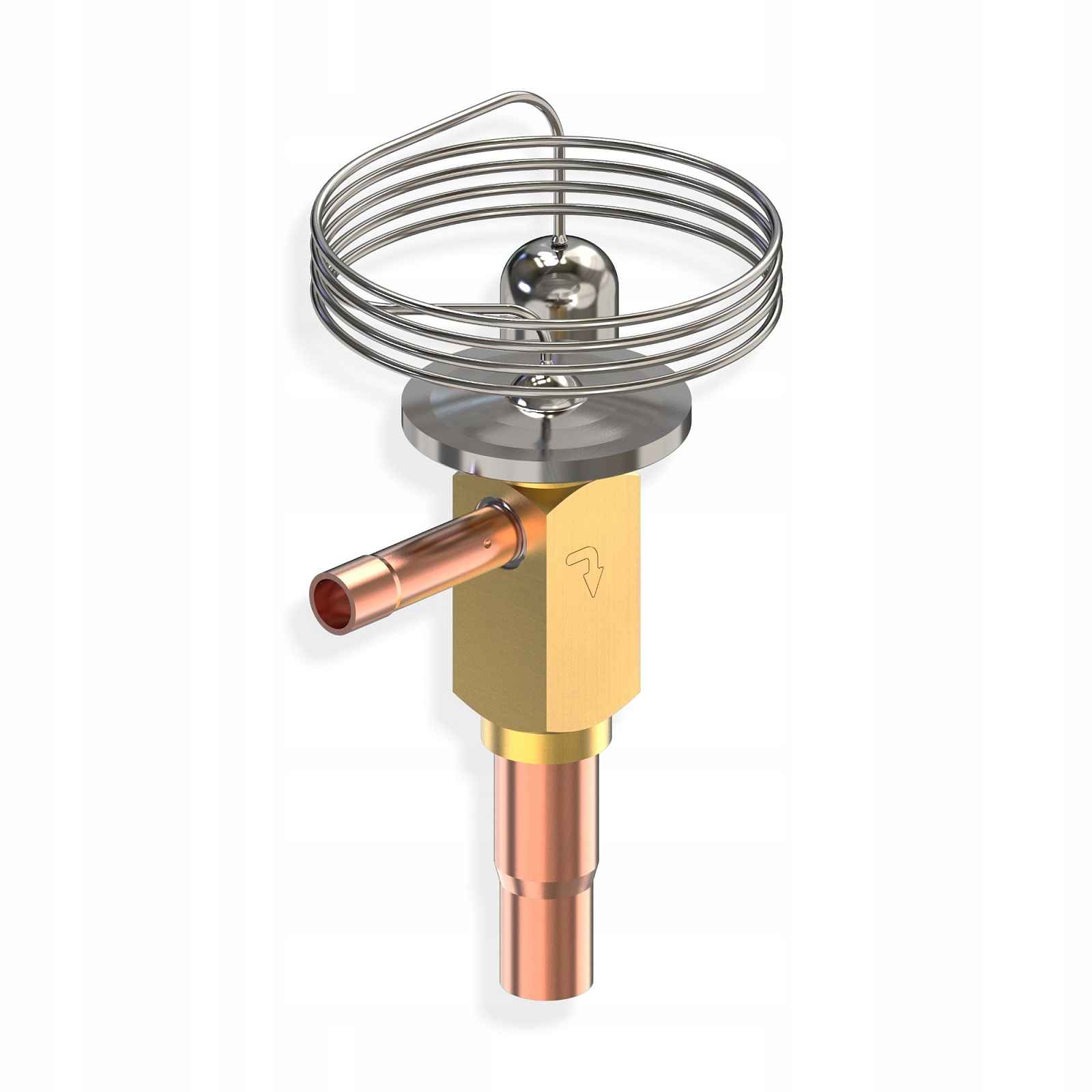

Termostatický expanzní ventil Danfoss Td 1 068N5603 068N2019 R290

Jedná se o řešení třídy OEM – vyrobené pro výrobce chladicích pultů, chladicích skříní a tepelných čerpadel pracujících na plyn.Klíčové vlastnosti a výhodyPřesná regulace přehřátí: termostatický membránový prvek s kapilárou rychle reaguje na změny teploty na výstupu výparníku – faktor je vstřikován přesně tak, jak je potřeba, bez ztrát energie.Ocelový senzor s patentovaným úchytem Danfoss: Pásek bulb strap zajišťuje spolehlivý tepelný kontakt s trubkou, zkracuje dobu montáže a eliminuje chyby měření teploty přehřátí.Hermetická a kompaktní konstrukce: laserem svařovaný tepelný prvek, kapilára a senzor z nerezové oceli – vysoká odolnost vůči tlaku a vibracím chladicího systému.Elastická kapilára z z nerezové oceli (0,75 m): snáší větší ohyby při montáži, což zjednodušuje instalaci v těsných prostorech chladicího nábytku.Integrovaný filtr na vstupu: chrání trysku před nečistotami z oběhu, čímž snižuje riziko ucpání a nutnost servisu.Certifikát pro R290: ventil prošel hodnocením zdrojů zapalování podle normy EN ISO 80079-36, což je požadavkem při práci s hořlavým propanem – shoda s předpisy EU bez dalších formalit.Max. Pracovní tlak 34 barů: vhodná bezpečnostní rezerva pro systémy s R290, kde jsou kondenzační tlaky vyšší než u tradičních syntetických činidel.Technické údajeParametr: HodnotaKatalogové číslo: 068N5603 / 068N2019Chladicí médium: R290 (propan)Typ: TD 1 – úhlový (Angleway), vnitřní vyrovnání tlakuČíslo trysky (orifice): 0Nominální výkon: 0,87 kW / 0,25 TRRozsah teploty odpařování: –40 až +10 °C (rozsah N)Vstupní / výstupní přípojka: ¼ in ODF / ⅜ in ODFMax. pracovní tlak (PS/MWP): 34 bar / 500 psigMax. Testovací tlak: 37,5 bar / 540 psigMax. teplota senzoru: 120 °CMax. teplota tělesa: 150 °CDélka kapiláry: 0,75 mFunkce Bleed (bypass trysky): Žádná (bez bledého otvoru)Nastavení přehřátí: Konstantní (fixed superheat)Hmotnost: cca. 0,15 kgNominální podmínky: tyto = 5 °C, tc = 32 °C, tl = 28 °CUpozornění na: R290: Ventil má certifikát hodnocení zdrojů zapalování podle normy EN ISO 80079-36, což je nutné při použití hořlavých přírodních látek (A3). Výrobce (Danfoss) potvrzuje schválení pro použití s R290 v rámci vlastního prohlášení výrobce MD 067R1068. AG.K dispozici jsou verze TD 1 pro R290Níže je uveden přehled celé řady TD 1 pro faktor R290 – možnost výběru trysky pro konkrétní výkon instalace:Č. trysky, Nominální výkon, Přípojky vstupu/výstupu, Kód produktu0, 0,87 kW / 0,25 TR, ¼ in / ⅜ in ODF, 068N5603 (tento výrobek)1, 1,27 kW / 0,36 TR, ¼ in / ⅜ in ODF, 068N56072, 2,02 kW / 0,58 TR, ¼ in / ⅜ in ODF, 068N56343, 3,14 kW / 0,89 TR, ¼ in / ⅜ in ODF, 068N56624, 4,36 kW / 1,24 TR, ⅜ in / ½ in ODF, 068N56905, 6,86 kW / 1,95 TR, ⅜ in / ½ in ODF, 068N5697Nominální výkon určený pro: tyto = 5 °C, tc = 32 °C, tl = 28 °C.PoužitíVentil TD 1 068N5603 je určen pro malé hermetické chladicí systémy napájené propanem R290:Chladicí jednotka se skleněnými dveřmi (GDM – Glass Door Merchandiser)Komerční skříně, chladicí a mrazicí chladničkyMalé tepelné čerpadla s R290OEM zařízení, kde je vyžadována vysoká spolehlivost a certifikace pro hořlavé látky
