Tepelný odporový relé regulace teploty 230 V Duo F&f

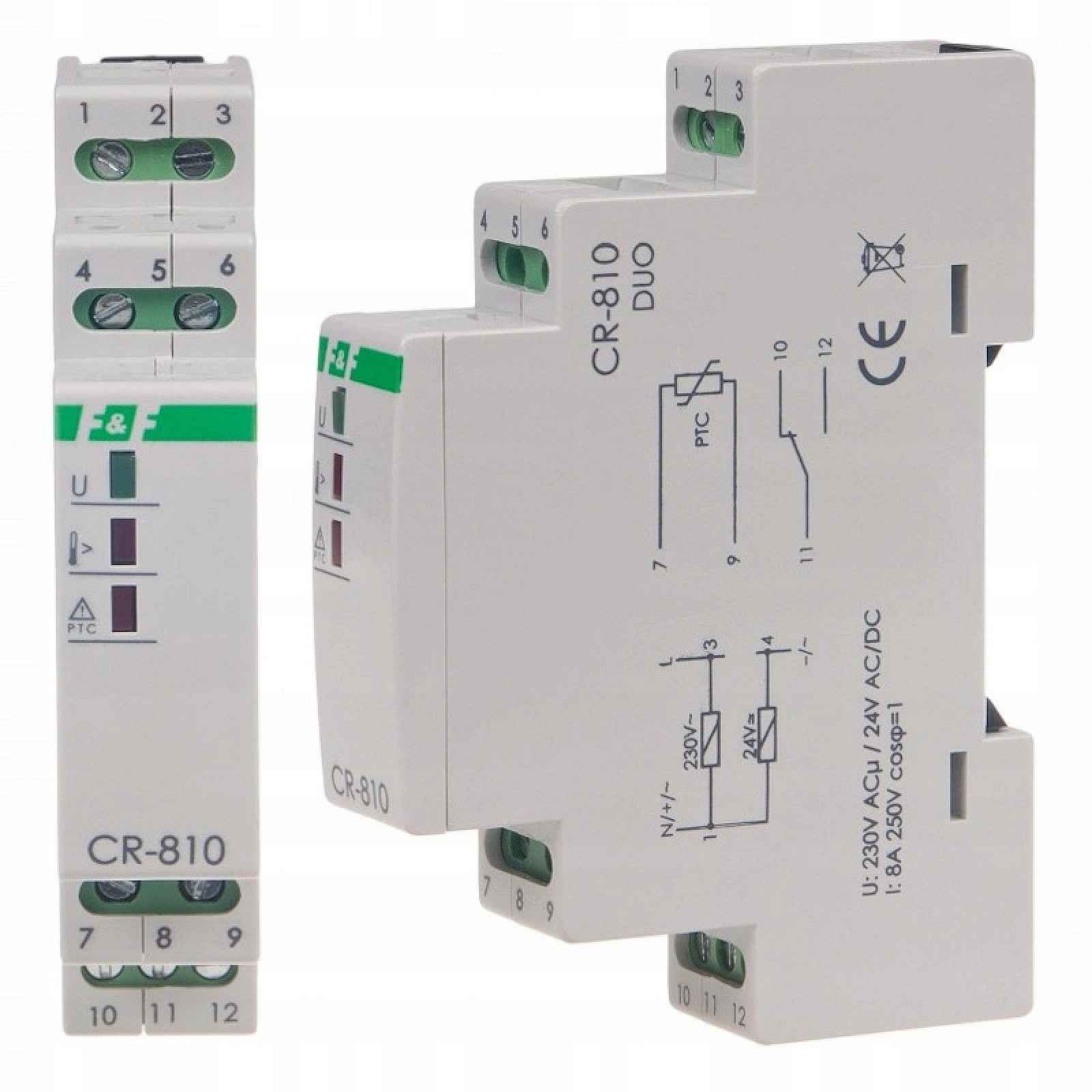

Tepelný odporový reléF&F CR-810DUO✔ Odporové (tepelné) relé slouží k ochraně elektrických zařízení před nežádoucím zvýšením teploty pomocí termistorových senzorů PTC, zapojených do série v množství 1÷6 kusů.✔ Správná funkce (kompaktní kontakty 11-12) je signalizována svícením zelené LED diody U✔ Zvýšení teploty alespoň jednoho ze senzorů nad jmenovitou hodnotu způsobuje zvýšení jeho odporu nad 3000 Ω✔ Styk výkonného relé se také otevře, když se odpor smyčky sníží na 70Ω, např. při zkratu vodičů senzoru PTC (signalizovaném rozsvícením červené LED) nebo dojde k vypnutí napájecího napětí relé.Sada se skládá z:1 ks Tepelný odporový relé CR-810DUONávod k použitív polštiněMontážVypněte napájení.Relé je upevněno na kolejnici v rozvodné skříni.Napájecí kabely připojte podle schématu podle označení: napětí 230 V ke svorkám 1-3; napětí 24 V ke svorkám 1-4. Pozor! Připojte pouze jedno z vybraných napětí.Do napájecího obvodu spínací cívky spínacího stykače je zajištěný přijímač zapnout sériový kontakt 11-12.Technické údajeNapájecí napětí: 230 V AC / 24 V AC/DCProváděcí prvek: reléMaximální zatěžovací proud: 16 AKonfigurace kontaktů: 1 × NO/NCSeparace kontaktu: ANOOdpor otevření kontaktů R: 3000, R: 70Uzavírací odpor kontaktů R: od 110 do 1800 Odpor smyčky senzorů v chladném stavu R: 1500 Připojení: šroubové svorky 2,5 mm²Utahovací moment: 0,4 NmPříkon: 0,8 WPracovní teplota: -25 / 50 °CRozměry: 1 modul (18 mm)Montáž: na 35 mm lištuStupeň ochrany: IP20O výrobci F&FSpolečnost F&F byla založena v roce 1992. Vyrostla z obchodní a servisní společnosti působící v elektronickém průmyslu.Zkušenosti majitelů z oblasti elektroniky a elektrotechniky umožnily vytvořit společnost s výrobním profilem, nabízející elektronická ovládací zařízení pro domácí i průmyslovou automatizaci.V současné době spolupráce výzkumného a vývojového oddělení společnosti s vědeckým prostředím a zákazníky vede k dynamickému rozvoji nabídky a umožňuje vytvářet řešení se stále vyšším stupněm technologického pokroku, příkladem jsou systémy inteligentního domu F&Home a telemetrické systémy.F&F je v Polsku známá v Polsku a výrobky pod ní vyráběné míří také na trhy Ukrajiny, Běloruska, Litvy, Lotyšska, České republiky, Slovenska, Maďarska, Rumunska, Srbska, Německa, Řecka, Irska, Švédska, Norska, Portugalska, Chile a Spojených států.Devizou firmy je vytváření inovativních řešení pro partnery.
