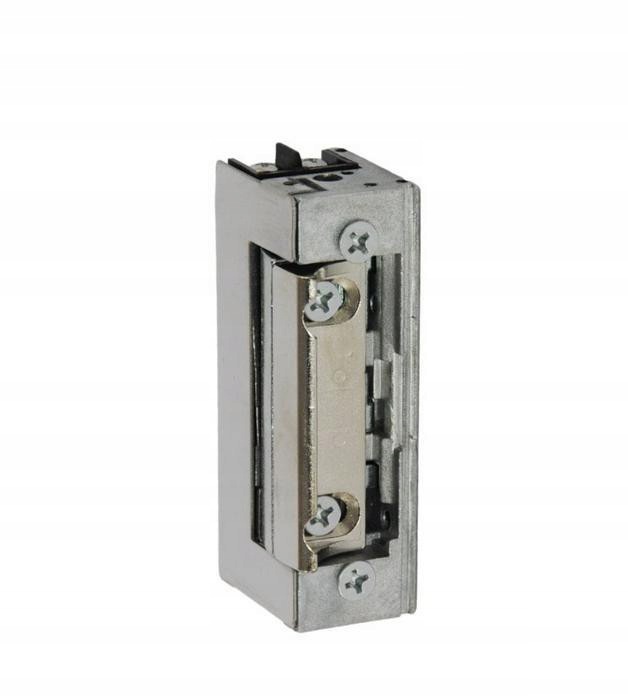

SCOT ES-S1224N Nízkoproudový symetrický elektrozávěs"ES" - ELEKTRICKÝ ŘETĚZ - ELEKTROZÁVĚS Funkcí elektrozávěsu je zablokování jím chráněného vstupu a jeho uvolnění po zadání napájecího napětí cívky elektrozávěsu. Ovládání elektrozámku může být realizováno prostřednictvím interkomového systému, videotelefonu, kontroly přístupu nebo jednoduchého spínacího tlačítka (tzv. „zvonkový“). Elektrozávěsy SCOT jsou vyráběny z vysoce kvalitních materiálů, což se promítá do bezporuchového provozu po dlouhou dobu. Testy výrobce neprokazují nadměrné opotřebení ani při stovkách tisíc cyklů otevření. „S“ – SYMETRICKÝ U běžných modelů musí zákazník při výběru elektrozámku určit směr otevírání jím ovládaných dveří (levý-pravý). Symetrický elektrozávěs má západku (jazyk) umístěnou ve stejné vzdálenosti od obou okrajů krytu, díky čemuž jej lze namontovat do levých i pravých dveří. To eliminuje nutnost výběru konkrétního typu elektrozámku při navrhování kontroly vstupu. 1224 – rozsah napájecího napětí „N“ – NÍZKOPROUDOVÝ Elektrozámek je vybaven cívkou se sníženým odběrem proudu umožňující napájení stejnosměrným proudem DC (z napájecího zdroje) nebo střídavým proudem AC (z transformátoru). Tato vlastnost umožňuje výběr napájecího zařízení např. z hlediska slyšitelnosti provozu elektrozámku. Po napájení elektrozámku stejnosměrným proudem uslyší osoba u vstupu pouze charakteristický „klik“, zatímco střídavý proud způsobí „bzučení“ po celou dobu podávání napětí na elektrozámek. Rozsah napájecího napětí elektrozávěsu: 12~24 V.REGULACE JAZYKA ZÁPADKY Umožňuje eliminaci vůle mezi jazykem elektrozámku a jazykem zámku dveří vysunutím jazyka elektrozámku v rozsahu 0 až 5 mm od standardní polohy. VESTAVĚNÁ PROUDOVÁ OCHRANA – TRANSIL Během provozu elektrozávěsu se v jeho cívce indukuje napětí, které po výpadku ovládacího napětí může zpětně negativně ovlivnit ovládací prvek (např. interkomový systém, napájecí zdroj). Elektrická ochrana zabudovaná v elektrozávěsu chrání ovládací prvky. POPIS ČINNOSTI Bez udání napětí – elektrozávěs je zablokovaný. Přidání napětí způsobí odblokování elektrozávěsu. Vstup je odemčen tak dlouho, dokud trvá ovládací impuls (uvedení napětí)SPECIFIKACE: Symbol – ES-S1224N Typ – Standardní (NC) Symetrický – Ano Kategorie použití – třída 3 – Těžké provozní podmínky (veřejné budovy) Napájecí napětí – 12-24 V AC/DC Pevnost – 4000N Max. předběžný tlak na jazyk – 10N (DC) / 90N (AC) Odběr proudu – 12 V AC: 250 mA, 12 V DC: 300 mA, 24 V AC: 510 mA, 24 V DC: 600 mA Max. doba řídicího signálu – 12 V DC: 100 %, 12 V AC: < 1 min., 24 V AC/DC: < 1 min. Odpor cívky – 40 Ω Zabezpečení napájecí dráhy – Transil Nastavení jazyka – 0-5 mm Pracovní teplota (okolí) – -10°C ~ +60°C Rozměry (výška) x šířka x hl. ) - 67 X 20,5 X 28,5 mm
