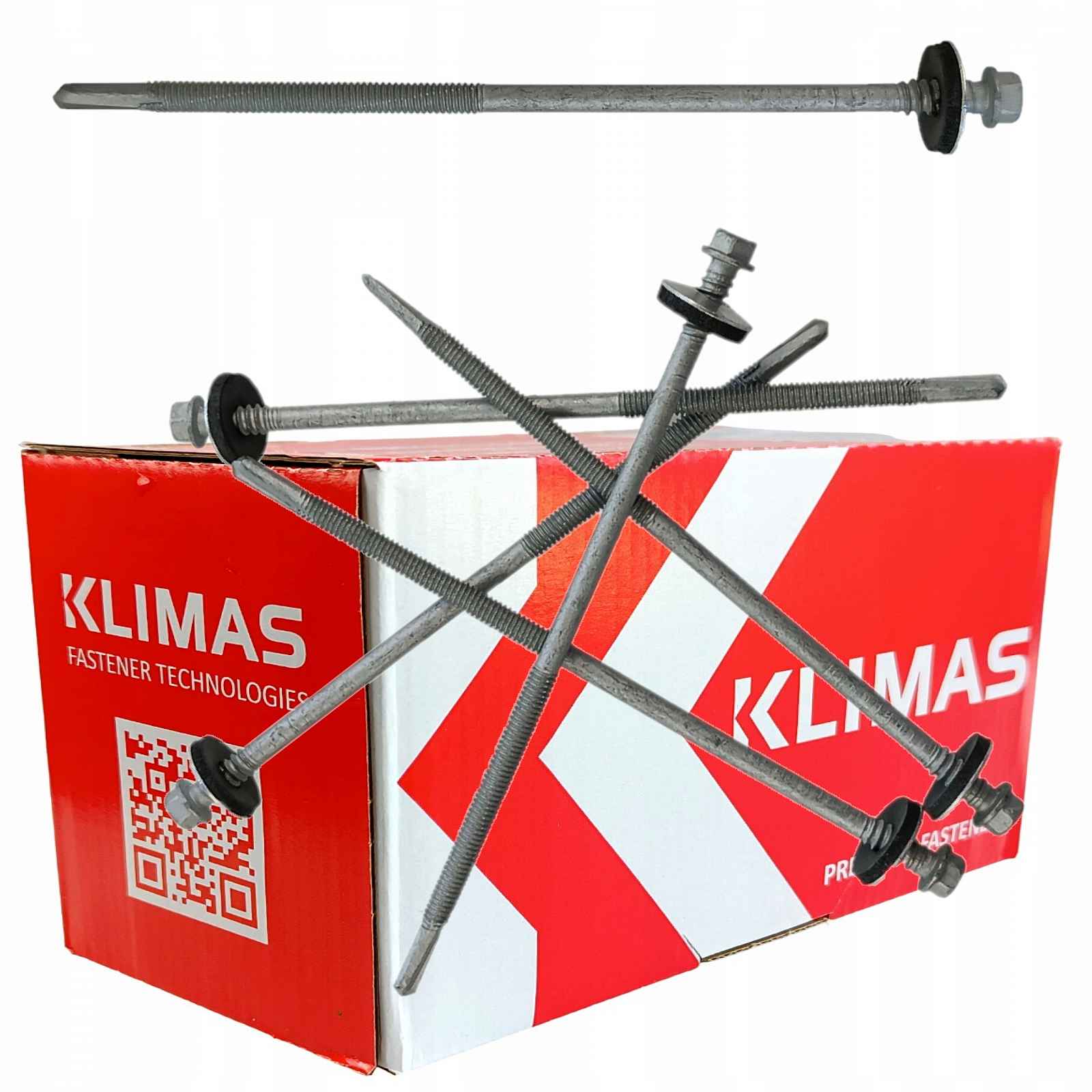

Šrouby do sendvičových panelů s Epdm podložkou WSW-12 velikost 5,5 x 195 100 ks

WSW-12-550195-A19Samovrtný šroub s hliníkovou EPDM podložkou pro upevnění sendvičových panelů k ocelovému podkladu.Průřeznost až 12 mm.Šrouby se používají k upevnění sendvičových panelů k ocelovému podkladu o tloušťce Ʃti ≤ 12 mm.Šroub má šestihrannou hlavu typu SW, trn s závitem do oceli, čepel vyrobenou ve tvaru vrtáku, hliníkovou podložku s těsnícím EPDM a opěrný závit pod hlavou.Použití:• pro upevnění sendvičových panelů k ocelovému podkladu• pro upevnění sendvičových panelů ve svislém i vodorovném uspořádání• pro upevnění střešních sendvičových panelů• pro povrchovou montáž (viditelná montáž)• pro montáž do zámku desky (skrytá montáž)Technické parametry:Rozměry šroubu dw x Lw [mm]: 5,5 x 195Rozsah tloušťky upevněné desky [mm]: 130-165Délka závitu s vrtákem l [mm]: 70Výška hlavy k [mm]: 5,4Průměr hlavové přírubyF [mm]: 10,5Velikost klíčeS [mm]: SW-8Délka vrtáku [mm]: 19,0Kapacita vrtání Ʃti [mm]: ≤ 12Materiál šroubu: uhlíková ocelPočet kusů v balení: 100 kusůVlastnosti a výhody:Samovrtná koncovka – schopnost vrtání spojovaných prvků během jedné operace zkracuje dobu montážeŠestihranná hlava SW – šestihranná hlava umožňuje použití klíče a zvyšuje přítlak k podkladuTěsnící podložka z EPDM – podložka s těsněním EPDM utěsňuje spoj před galvanickou korozíAntikorozní povlak SQ CERAMIC – odolný proti poškození, vícevrstvá hliníkovo-zinková keramická vrstva umožňuje použití šroubů v prostředích vyšších kategorií korozivity (C1-C4).ZPŮSOB MONTÁŽEPovrchová montáž střešní sendvičové desky (výběr délky šroubu by měl zohledňovat výšku horní vlny upevněné desky)Povrchová montáž sendvičové desky – viditelná montážMontáž stěnové sendvičové desky do zámku – skrytá montáž (výběr délky šroubu by měl zohledňovat výšku zámku upevněné desky)FOTOGRAFIE PRODUKTUSamovrtné šrouby mají evropské technické posouzení: ETA-16/0444
