Šroub Etanco pro sendvičovou desku 285 mm do oceli do 12 mm Ral 9007 100 ks
ETANCO GTR 12 SP A19 je šroub pro upevnění sendvičových panelů k ocelovým konstrukcím. Kombinuje funkci vrtání a závitování a hliníková podložka A19 s EPDM utěsňuje místo upevnění. Celý popis ↓
Popis Šroub Etanco pro sendvičovou desku 285 mm do oceli do 12 mm Ral 9007 100 ks
Šroub Etanco pro sendvičovou desku 285 mm do oceli 12 mm RAL 9007 100 ks
Rozměr: 5,5/6,3 x 285 mmBarva: RAL 9007Tloušťka upevněné desky: 200-245 mmMaximální kapacita vrtání do oceli: 12 mmJednotka prodeje: 100 ksVyberte si šroub pro desku a konstrukci
Použití: Upevnění sendvičových panelů na tepelně válcované ocelové konstrukce.
Podklad: Ocelový profil válcovaný za teplaMinimální tloušťka ocelového podkladu: 3 mmMaximální kapacita vrtání: 12 mmMinimální tloušťka desky MTmin: 200 mmMaximální tloušťka desky MTmax: 245 mm
Zobrazit celý popis
Rozsah tloušťky desky se týká nabízené délky šroubu. Pracovní délka se počítá od maximální tloušťky podkladu DC.Dvouzávitová konstrukce a ochrana povrchu
Šroub je vyroben z povrchově kalené uhlíkové oceli. Samovrtná a samořezná konstrukce je určena k upevnění sendvičových panelů na vhodně zvolený ocelový podklad.
Typ: Samovrtný, samořezný, dvouzávitovýKoncovka: Samovrtná, vrtací bod #5Pracovní závit: Velmi jemnýAntikorozní povlak: gRey.coatPovrchová úprava: Práškový lak RAL 9007Tloušťka nátěru: 50 µ mProstředí použití: třída korozivity C1, C2, C3, C4Podložka A19 s EPDM a pohonem SW8
Hliníková podložka s navulkanizovaným EPDM utěsňuje spojení v místě upevnění. Šestihranná hlava umožňuje montáž šroubovákem s nástavcem o průměru 8 mm.
Typ podložky: Hliníková A19 s navulkanizovaným EPDMPrůměr podložky: 19 mmMateriál těsnění: EPDMTyp hlavy: Šestihranný podkladovýVelikost pohonu: SW8Utahovací moment: 5 NmDoporučená rychlost otáčení: 1500 ot. /min při volnoběhu
Při montáži dodržujte doporučené parametry utahování a správné umístění těsnící podložky.Údaje o nabízeném produktu
Výrobce:Model / řada: GTR 12 SP A19Technické označení: GTR 12 SP A19 5,5/6,3 x 285Kód výrobce:Č.: 5906718979339Délka šroubu: 285 mmPrůměr šroubu: 5,5/6,3 mmBarva RAL: 9007Počet kusů v prodejní jednotce: 100Evropské technické schválení: ETA-13/0199Národní technické posouzení: ITB-KOT-2017/0022
Technický výběr: Výběr délky a kontrola nosnosti podle ETA/KOČKA a skutečných tlouštěk prvků.

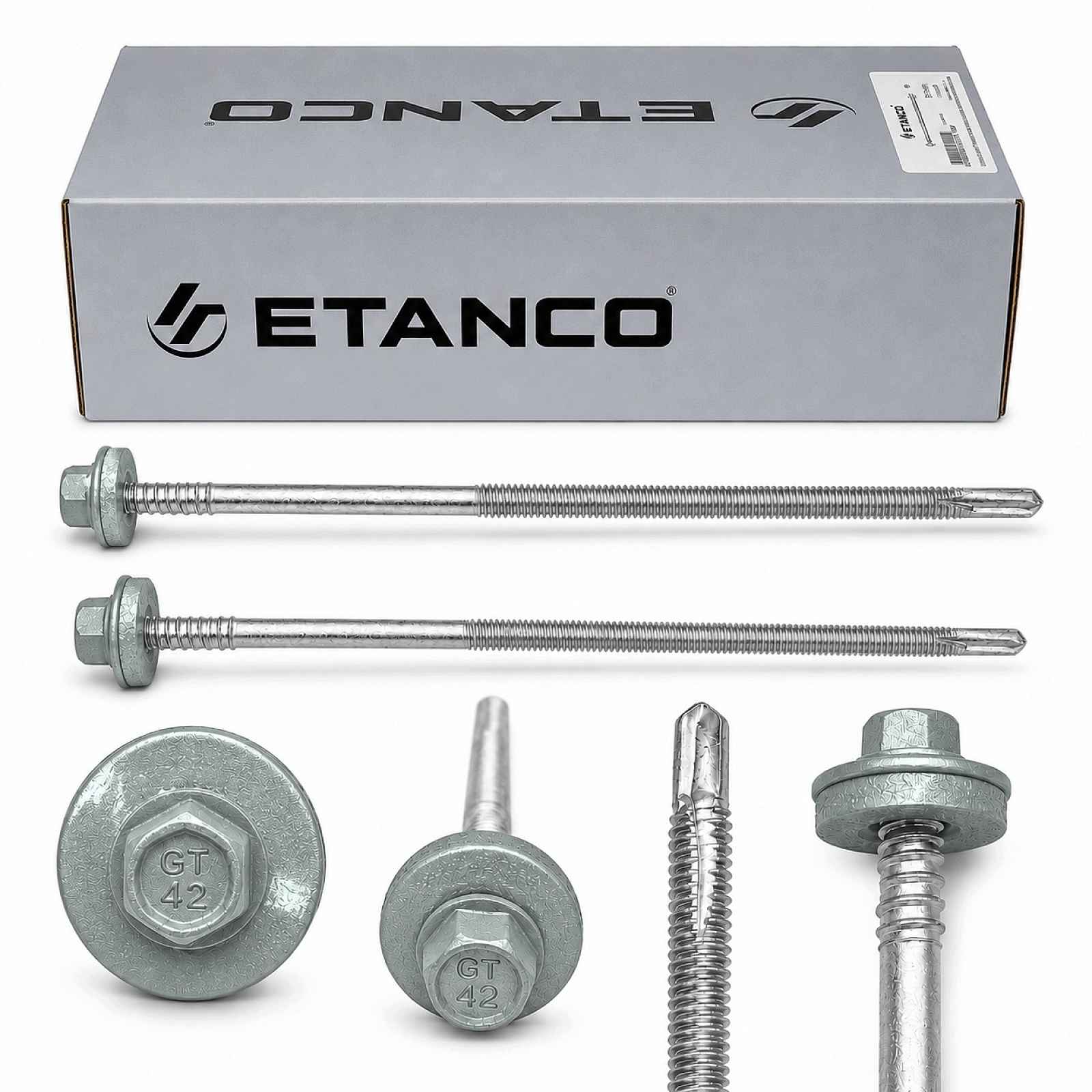

Fotografie představují sérii a konstrukční detaily. Délka a rozsah tloušťky desky pro nabízenou variantu jsou uvedeny v popisu. Nabídka se vztahuje na uvedený počet kusů, bez hromadného balení zobrazeného na fotografiích.
