Sonel TDR-410 Reflexní lokátor poškození kabelů příslušenství

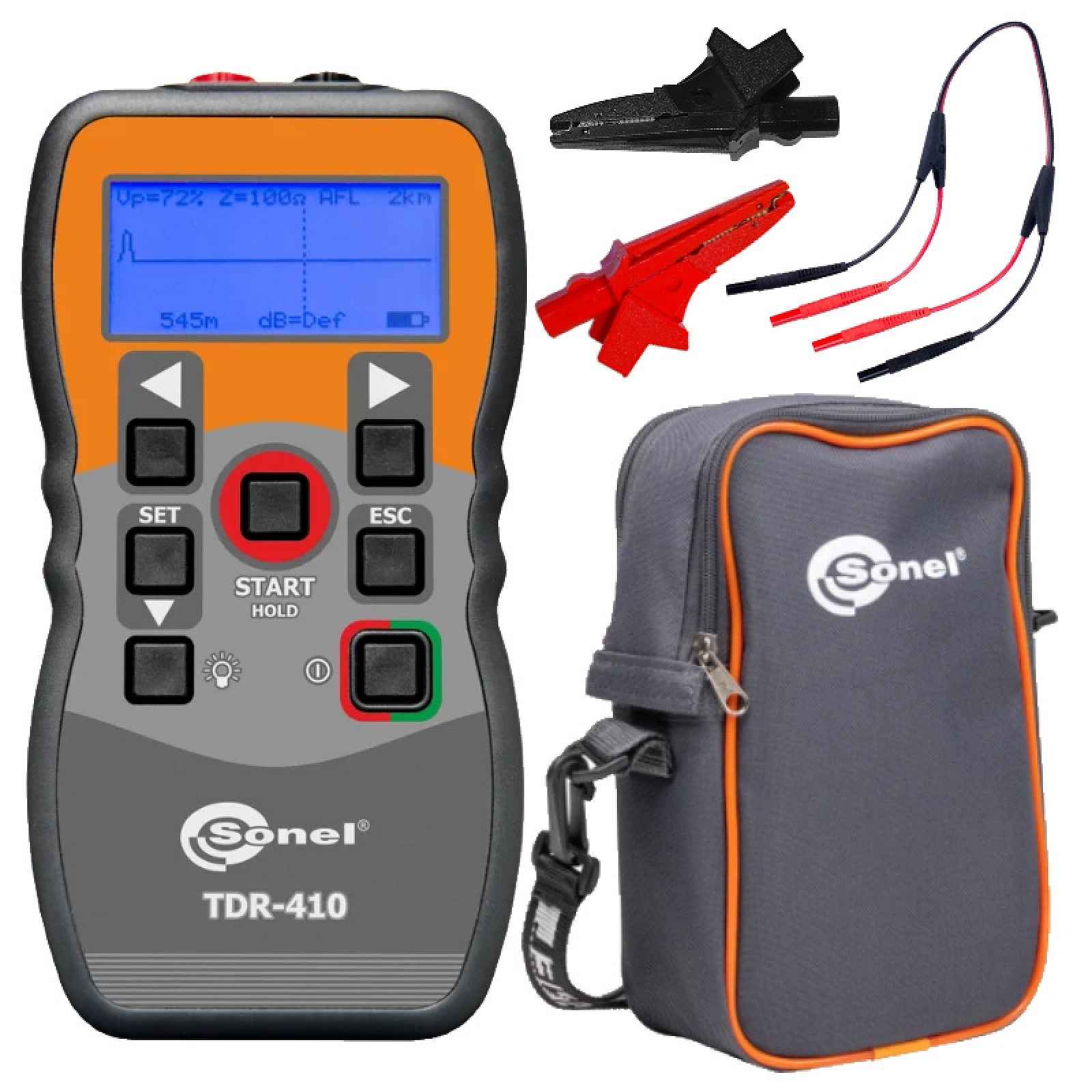

ReflexometrSONEL TDR-410✔ Reflexometr Sonel TDR-410 je určen k lokalizaci poškození kovových vodičů.✔ Produkt je určen pro velkoobchodníky s elektrickými a maloobchodními prodejci kabelů, firmy zabývající se prováděním elektrických instalací, pracovníky údržby ve výrobních závodech a pro stavební personál.✔ Splňuje očekávání všech osob, které potřebují najít přesné místo poškození a konec kabelu jak v energetických, tak telekomunikačních kabelechSada obsahuje:1 ks Reflexometr TDR-410 1 ks Dvoužilový kabel 0,6 m pro TDR WAPRZ0X6DZBB 1 ks Krokodýlek červený 1 kV 20 A K-02 1 ks Krokodýlek černý 1 kV 20 A K-01 4 ks Alkalická baterie AA LR06 (15A) 1,5 V WABATAA 1 ks Pouzdro M-13 1 ks Prohlášení o kontrole WADOKDSVlastnosti produktu☑ Umístění poškození energetických a telekomunikačních kabelů☑ Lokalizace poškození koaxiálních kabelů☑ Lokalizace poškození infrastrukturní kabeláže☑ Detekce přerušení, zkratů, poškození způsobených vlhkostí a jiných změn impedance kabelů☑ Grafický obraz poškození kabelu spolu s indikací vzdálenosti k místu poruchy na obrazovcePrincip fungování✅ Princip fungování reflektometru TDR-410 spočívá v měření doby běhu signálu (snímacího impulsu) v kabelové dvojici od místa připojení ke konci kabelu nebo k nejbližšímu poškození a zpět.✅ Sondační impulsy běží v kabelu rychlostí Vp (nazývanou rychlost šíření), která závisí na elektrických parametrech kabelu, a zejména na materiálu, z něhož je jeho izolace vyrobena✅ Na základě uživatelem zvolené hodnoty Vp a naměřeného času běhu impulsu reflektometr vypočítá vzdálenost k poruchám vlnové impedance dráhy a zobrazí obraz kabelu ve formě reflektogramu zobrazujícího veškeré nespojitosti vlnové impedance na testovaném úseku.Připojení testovaného kabelu k reflektometru❌ Před připojením reflektoru se ujistěte, že jsou od testovaného kabelu odpojeny zdroje napájení a další zařízení.✔ Ujistěte se, že testovaná dráha je na opačném konci otevřená nebo kompaktní (není zakončena odporovým terminátorem).✔ Reflexometr TDR-410 je třeba připojit k jednomu z konců testovaného kabelu. Zkoušený kabel se připojuje k banánovým výstupům reflektoru TDR-410 umístěným přímo v horní části krytu přístroje nebo pomocí kabelů zakončených krokosvorkami, které jsou součástí vybavení zařízení:A- Koaxiální kabel Červený krokodýlek je nutné připojit k středové žíle, černý k obrazovce/opletení. B- Stíněný kabel Červený krokodýlek je nutné připojit k žilě nejbližší obrazovce, černá svorka k obrazovce. C- Parní šroub Testovanou páru je třeba oddělit od ostatních párů a připojit červené a černé svorky k jednotlivým žilám testované páry. D- Vícežilový kabel- Krokodýli měřicích kabelů je třeba připojit k libovolným dvěma žilám kabelu.Technická specifikace a srovnání TDR-410 a TDR-4200 – Rozsahy měřeníPřesnost Rozlišení - Minimální délka kabelu - Koeficient šíření Výstupní impulsy Výstupní impedance - Šířka impulsu - Režim skenování - Generovaný akustický signál - Doba provozu s kompletní sadou baterií - napájení - Automatické vypnutí - Displej - Proudová ochrana - Pracovní teplota Rozměry - Hmotnost - Standardy kompatibility elektromagnetů. EMC Stupeň ochrany / těsnostiKonstrukce TDR-4101- levý kurzor nebo snížení zvolené hodnoty2 – navigační tlačítko3 – tlačítko podsvícení obrazovky4 – vypínač/spínač5 – návrat k předchozí funkci nebo obrazovce6- START (a HOLD pro manuální lokalizaci poškození – MFL)7- pravý kurzor nebo zvýšení zvolené hodnoty8 – LCD displej9 – výstup signálu přes 2 banánkové konektory 4 mm
