Sonel Měřicí kleště 52 mm Vysílací kleště 52 mm Sada C-3+N-1 WAKPLC3N1

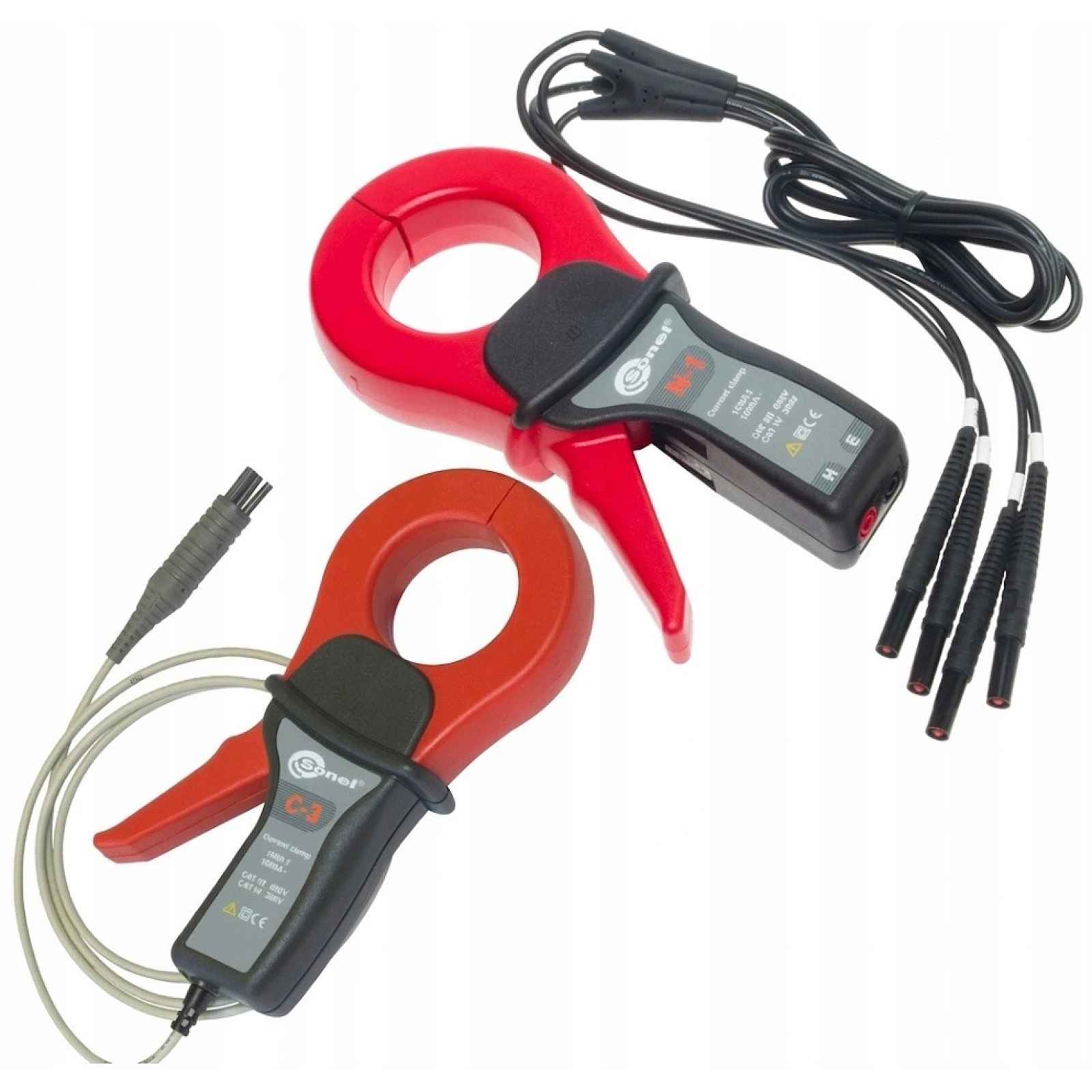

Měřicí kleště 52 mm + vysílací kleště 52 mm C-3+N-1SONEL C-3+N-1Sada se skládá z1 ks Měřicí kleště (fi 52 mm) C-31 ks Vysílací kleště (průměr 52 mm, obsahují dvoužilový kabel)N-11 ks Kabel pro kleště N-1 WAPRZ002DZBBKleště N-1✔ Slouží k generování měřicího proudu v rámci měření odporu uzemnění.✔ V kombinaci s tvrdými kleštěmi C-3 se používají v dvouklešťové metodě a v mnoha situacích eliminují nutnost použití pomocných sond zapichovaných do země.✔ Průměr zahrnutého vodiče je maximálně 52 mm.✔ Kleště jsou napájeny pomocí vyměnitelného dvoužilového kabelu zakončeného banánkovými konektory 4 mm.✔ Kompatibilní se zařízeními SONEL:MPI-540-PVMPI-540-PV StartMPI-540MPI-540Technické údajeTyp izolace podle IEC 61010-1: dvojitáKategorie měření podle IEC 61010-1: III 600 VStupeň ochrany krytu podle IEC 60529Klasifikace hořlavosti podle UL 94: V0Rozměry: 216 × 111 × 45 mmHmotnost: cca. 550 gOtevření čelistí: 53 mmVýška otevřených čelistí: 139 mmMaximální průměr měřeného kabelu: 52 mmPracovní teplota: -10C +55CRelativní vlhkost: < 90%Nadmořská výška: 2000 mVýrobek splňuje požadavky EMC podle norem: IEC 61000-6-3, IEC 61000-6-2, IEC IEC 61326-1Svorky C-3✔ Používají se k měření střídavých proudů.✔ Průměr upínaného vodiče je maximálně 52 mm.✔ Jsou zakončeny 5pinovým konektorem, kompatibilním se zařízeními Sonel .✔ Použití svorek eliminuje nutnost odpojování řídicích konektorů , což výrazně zkracuje dobu testování.✔ Umožňují určit, jaký proud protéká testovaným uzemňovacím prvkem , a zkontrolovat úbytek napětí na němKOMPATIBILITA✔ Měřicí kleště jsou kompatibilní se zařízeními SONEL :PAT-820MPI-530MPI-540MPI-540-PV StartMPI-540-PVTechnické údajeRozsah měření : 0...1000 A ACFrekvenční rozsah: 30 Hz...5 kHzVýstupní signál: 1 A/1000 AVýstupní signál pro maximální proud: 1 A ACTyp izolace podle IEC 61010-1: dvojitáKategorie měření podle IEC 61010-1: III 600 VStupeň ochrany krytu podle IEC 60529▪ uzavřené čelisti: IP40▪ otevřené čelisti: IP30Klasifikace hořlavosti podle UL 94: V0rozměry: 216 × 111 × 45 mmotevření čelistí: 53 mmVýška otevřených čelistí: 139 mmMaximální průměr měřeného kabelu: 52 mmDélka kabelu kleští: 2,0 mPracovní teplota: -10 C...+55 CRelativní vlhkost: < 90%Nadmořská výška: 2000 mVýrobek splňuje požadavky EMC podle norem: IEC 61000-6-3, IEC 61000-6-2, IEC IEC 61326-1
