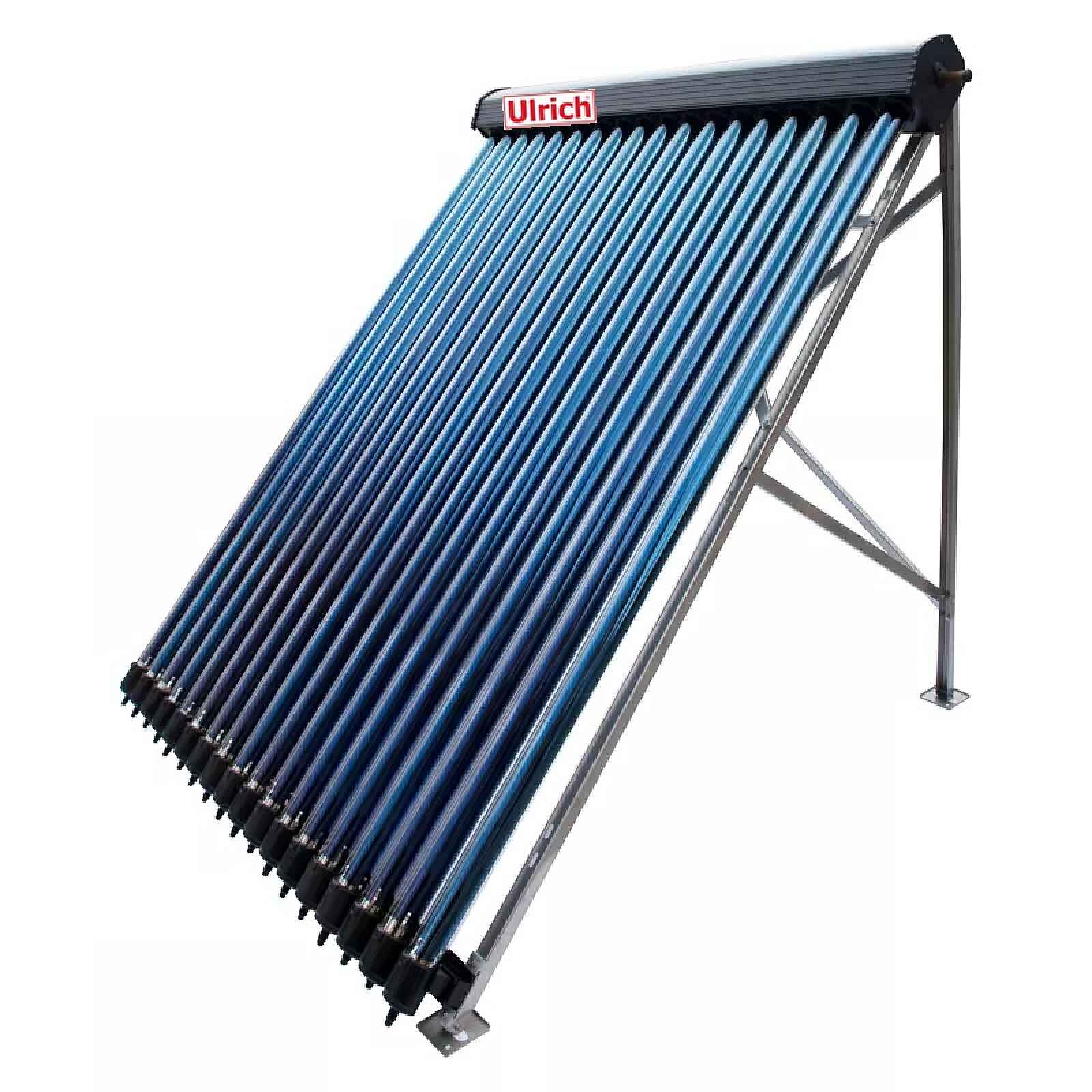

Solární kolektor Ulrich Solar-tech St 1800/30 o rozměrech 2,46 m2 30 Rur 250-280 l

Solární kolektor ULRICH SOLAR-TECH ST 1800/30 je vyroben na základě pokročilých technologií a materiálů, a proto dosahuje velmi vysoké účinnosti pohlcování sluneční energie nad 95 %.

Použití solárního setu ULRICH SOLAR-TECH ST 1800/30 umožňuje radikálně snížit spotřebu energie pro potřeby teplé vody. Díky tomu se náklady vynaložené na jeho nákup mohou vrátit během 1-3 let (v závislosti na spotřebě teplé vody a podmínkách slunečního záření).

Příklad použití kolektorů ULRICH pro ohřev vody v domě, penzionu, hoteluPRINCIP FUNGOVÁNÍ VAKUOVÝCH KOLEKTORŮ V SOLÁRNÍM SETU ULRICH SOLAR-TECH 1800/30

Jak to funguje?

V kolektorech typu „heat pipe“ (tepelná trubice) topný faktor neprotéká přímo přes kolektor a příjem tepla probíhá pouze v hlavě zařízení. Tento typ kolektoru se skládá z několika až několika desítek skleněných trubek s vysokým vakuem uvnitř.

Dvoustěnné trubky z borosilikátového skla jsou uzavřeny na principu „termosu“. Mezi stěnami je vysoká vakuová ochrana, která chrání systém před prochladnutím. Na povrch vnitřní trubky je nastříkána selektivní vrstvaabsorbéru AL-N/AL, jehož účelem je maximální pohlcování energie slunečního záření. Tato energie je již ve formě tepelné energie přenášena měděnou trubicí typu "heat pipe" umístěnou ve skleněném „termosu".

Schéma provozu trubky „heat pipe“ solárních kolektorů ULRICH

Technologie heat pipe použitá při konstrukci solárních kolektorů je známá také uživatelům počítačového vybavení, kde se používají velmi výkonné systémy chlazení procesorů založené na této technologii. Látka nacházející se v měděné trubici je již při +30oC přivedena k varu, kondenzuje na kondenzátoru umístěném na konci výparníku, zahřívá jej a díky ukotvení na sběrnici přenáší teplo protékajícímu pracovnímu médiu.

Vakuum zaručuje minimální tepelné ztráty do okolního prostředí, což umožňuje provoz kolektoru po celý rok, a to i při negativních teplotách v zimním období. Technologie a materiály použité v moderních kolektorech „heat pipe“ umožňují jejich bleskové spuštění a umožňují dosažení velkých hodnot výkonu zařízení.

Další výhodou tohoto typu zařízení je možnost získávání rozptýlené energie, díky čemuž solární kolektor plní své funkce i během zamračených dnů, kdy jsou venku kladné teploty. V případě této technologie byl snížen problém přehřívání instalace. Topný faktor (glykol) protéká pouze v hlavě kolektoru, což znamená jeho vystavení v malém množství příliš vysoké teplotě. V tomto systému není nutné zakrývat povrch kolektoru během jeho nepřítomnosti a nedostatku příjmu energie.

Příklad použití kolektorů ULRICH pro podlahové vytápění skleníkůPARAMETRY SOLÁRNÍHO KOLEKTORU ULRICH SOLAR-TECH ST 1800/30

Název: SolarTech ST 1800/30Typ: vakuový, trubkový „tepelný kanál“Počet trubek v kolektoru: 30Materiál pouzdra kolektoru: Hliník (třída 3A21)Materiál rámu: Hliníková slitina 6063 (1,8 mm)Materiál rámu: kyselinovzdorná ocelová konstrukce (ocel typu 304), borosilikátové skleněné trubkyMateriál trubky : 99,93% čisté mědi a 45% bezolovnaté stříbro, pájenéTyp skla vakuové trubky : Borosilikátové SkloVakuová tepelná Trubka : Tloušťka: kondenzátor 0,6 mm, kondenzátor 14 mm (volitelně 24 mm)Heatpipe radiátory: Dvojité kulaté hliníkové 1,68 mIzolace: Lisovaná skelná vata - K = 0,041 W/mKGumová těsnění a kroužky: silikonová pryž HTV třídyOptimální úhel instalace: 20–70° vertikálně, -5° až +5° horizontálněMaximální provozní tlak: 8 barů – 16 psi //800 kPaOptimální průtok: 0,1 l/min/trubka - 0,026 g/min/trubkaVstupní a výstupní závit: 3/4" nebo 1" nebo 1/2" volitelnéVýkonové údaje: Převodní faktor: h° = 0,70

Ztrátové
