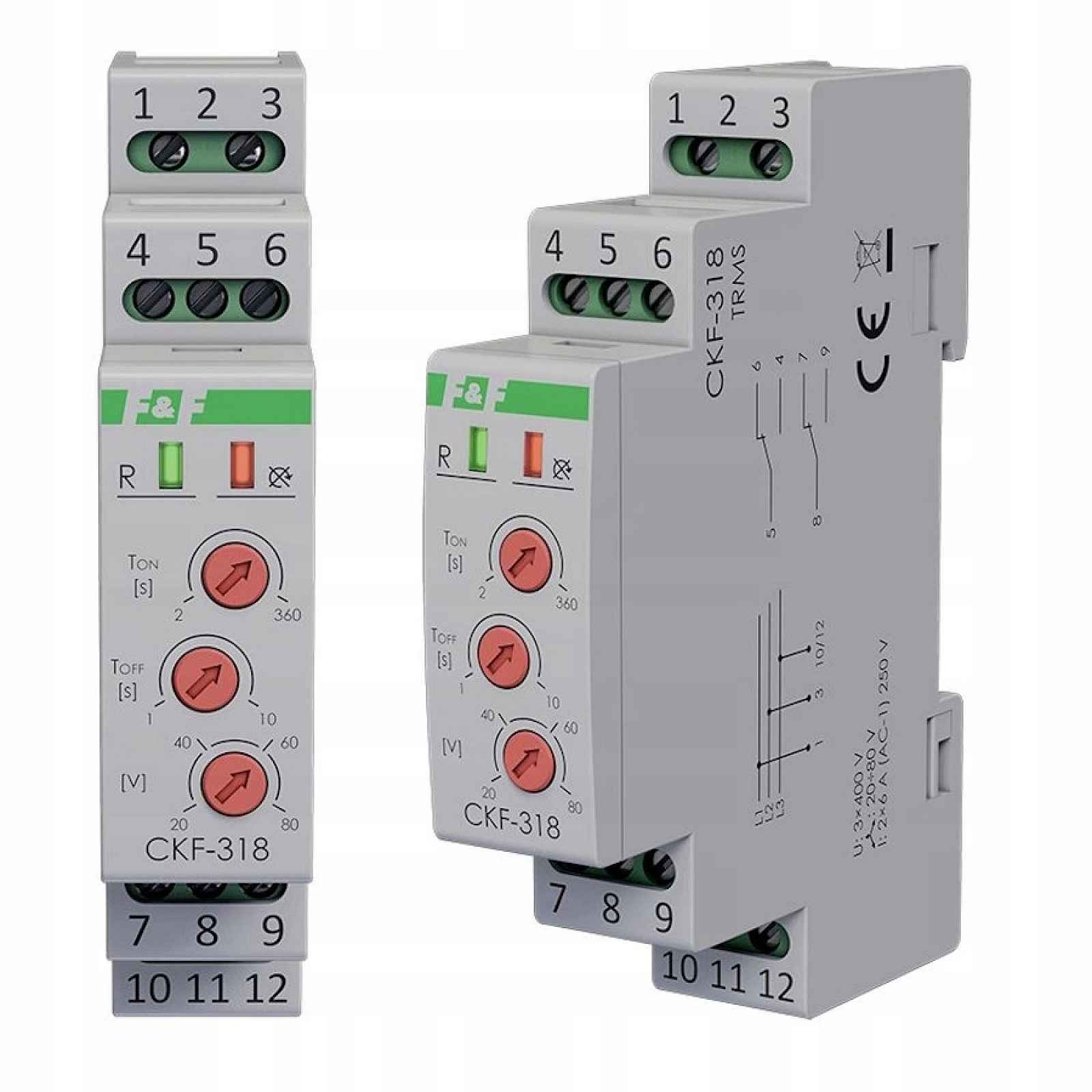

Snímač pořadí a zániku fáze na Din lištu TH-35 400V CKF-318 F&f

Snímač pořadí a ztrát fázeF&F CKF-318-TRMS🔹 Snímač pořadí a zániku fáze je určen k ochraně elektrických motorů napájených z třífázové sítě 3x400 V.🔹 Bez neutrálního kabelu.🔹 Realizované bezpečnostní funkce:Napěťová asymetrie mezi fázemiÚplné vymizení fázeSymetrický pokles napětí ve třech fázíchZměna pořadí fázíŘešení horního prahu napěťové fáze 480 VŘešení spodního prahu napěťové fáze < 320 VSada obsahuje:1 Ks. Snímač pořadí a zániku fázeNávodAkcePři správných podmínkách napětí sítě jsou kontakty senzoru uzavřeny.V případě výskytu napěťových anomálií senzor odpojí kontakty s přiměřeným časovým zpožděním.Návrat parametrů sítě k normálním podmínkám způsobí opětovné zapnutí kontaktů s nastaveným zpožděním.Signalizacezelená LED [R]:Svítí – správné parametry, uzavřený kontaktBliká – odpočítávání doby zpoždění opětovného zapnutíčervená LED [U]:Svítí – napěťová asymetrie nebo napětí pod 320 VBliká ×1/s – nesprávné pořadí fázíBliká ×3/s – napětí nad 480 VTechnické údajeNapájecí napětí: 3x400 VSpolupráce s generátory: AnoKontrola zániku / asymetrie fází: AnoKontrola pořadí fází: AnoKontrola kontaktů stykačů: NeVýkonný prvek: 2 x reléMaximální zatěžovací proud: 2 x 6 AKonfigurace kontaktů: 2 x NO/NCSeparace kontaktu: AnoAsymetrie provozního napětí: 20 – 80 VHystereze napětí: 5 VKontrola napájení: 2 x LEDZpoždění vypnutí při asymetrii a zániku: 1 – 10 sZpoždění opětovného zapnutí při asymetrii a zániku: 2 – 360 sProvozní napětí min. / max.: 5 s / 0,5 sPřipojení: Šroubové svorky 2,5 mm²Utahovací moment: 0,4 NmPříkon: 1,6 WPracovní teplota: -25 – +40°CRozměry: 64x18x90 mmPočet modulů: 1 modul (18 mm)Montáž: Na 35 mm lištuStupeň ochrany: IP20TrueRMS: NeMontážZkontrolujte správnou funkci motoru (směr otáčení).Odpojte napájení.Upevněte senzor na kolejnici v rozvodné skříni.Připojte fáze postupně ke svorkám 1, 3, 12.K svorkám 4-5 nebo 8-9 připojte sériově napájecí systém cívky spínacího stykače.Nastavte pomocí knoflíků požadované hodnoty.Zapněte napájení.Svítí zelená LED dioda – správnou napěťovou asymetrii a hodnotu fázového napětí – lze nastartovat motor.Svítí červená LED dioda – nesprávné pořadí fází.Odpojte napájení.O výrobci F&FSpolečnost F&F byla založena v roce 1992. Vyrostla z obchodní a servisní společnosti působící v elektronickém průmyslu.Zkušenosti majitelů z oblasti elektroniky a elektrotechniky umožnily vytvořit společnost s výrobním profilem, nabízející elektronická ovládací zařízení pro domácí i průmyslovou automatizaci.V současné době spolupráce výzkumného a vývojového oddělení společnosti s vědeckým prostředím a zákazníky vede k dynamickému rozvoji nabídky a umožňuje vytvářet řešení se stále vyšším stupněm technologického pokroku, příkladem jsou systémy inteligentního domu F&Home a telemetrické systémy.F&F je v Polsku známá v Polsku a výrobky pod ní vyráběné míří také na trhy Ukrajiny, Běloruska, Litvy, Lotyšska, České republiky, Slovenska, Maďarska, Rumunska, Srbska, Německa, Řecka, Irska, Švédska, Norska, Portugalska, Chile a Spojených států.Devizou firmy je vytváření inovativních řešení pro partnery.
